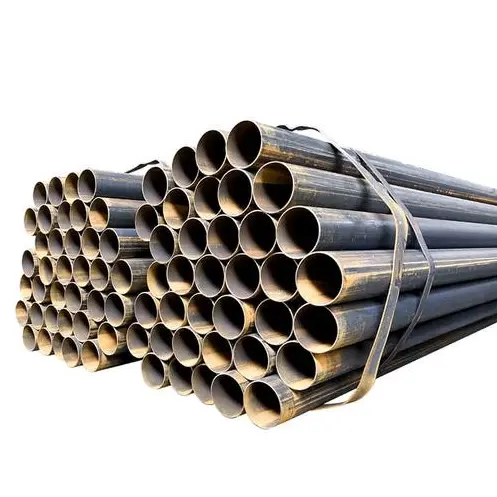

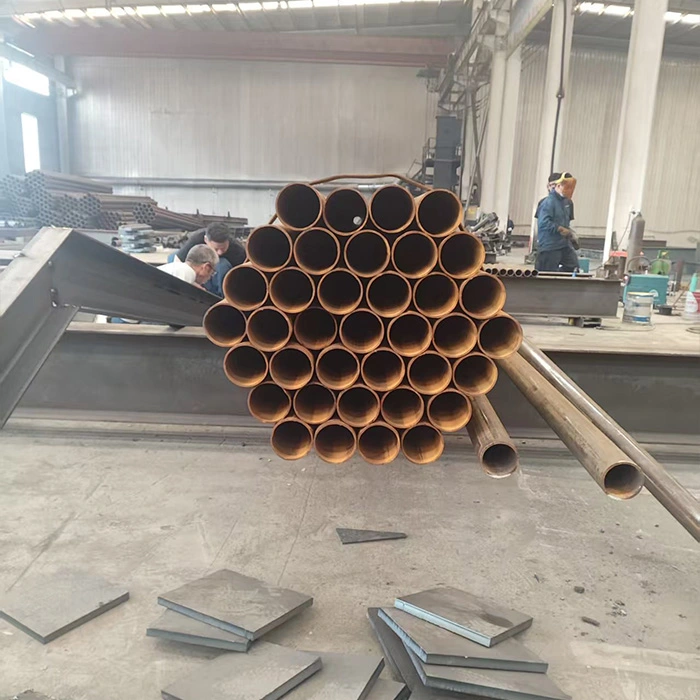

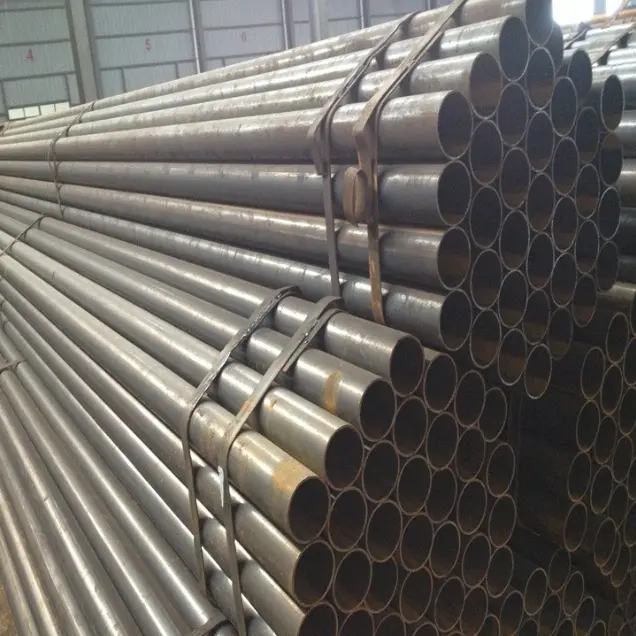

वेल्डेड स्टील पाइपहरू

सामान्यतया वेल्डेड स्टील पाइपहरू भनेर चिनिन्छ, यी उत्पादनहरू रोलिङ र वेल्डिङ स्टील स्ट्रिप्सद्वारा निर्मित हुन्छन्। तिनीहरू मुख्यतया सीधा-सीम र सर्पिल-सीम ​​वेल्डेड पाइपहरूमा वर्गीकृत छन्, GB/T 3091 र GB/T 13793 जस्ता मापदण्डहरू अनुसार निर्मित, र सामान्यतया Q235B वा Q355B स्टिलबाट बनाइन्छ। तिनीहरू मुख्यतया कम-दबावको तरल ढुवानी, स्टिल संरचनात्मक बीम र स्तम्भहरू, रेलवे समर्थनहरू, नगरपालिका पाइपिंग नेटवर्कहरू, इलेक्ट्रोमेकानिकल कन्ड्युट्स, र अस्थायी परियोजनाहरूको लागि प्रयोग गरिन्छ, तिनीहरूलाई परिवेशको तापमान र कम-देखि-मध्यम दबावहरू समावेश गर्ने मानक सञ्चालन अवस्थाहरूको लागि उपयुक्त बनाउन।

उत्पादन सुविधाहरू

I. संरचनात्मक र मेकानिकल विशेषताहरू

1. वेल्डेड स्टील पाइपहरू रोलिङ र वेल्डिंग स्टील स्ट्रिप्स द्वारा बनाइन्छ र दुई प्रकारमा आउँछन्: सीधा-सीम र सर्पिल-सीम। खोक्रो गोलाकार क्रस-सेक्शनले समान लोड वितरण सुनिश्चित गर्दछ र झुकाउने र टोर्सनमा उत्कृष्ट प्रतिरोध, साथै उत्कृष्ट समग्र स्थिरता प्रदान गर्दछ।

2. समग्र बलले कम-देखि-मध्यम दबाव अनुप्रयोगहरूको आवश्यकताहरू पूरा गर्दछ। ठूला-व्यास सर्पिल-सीम ​​वेल्डेड पाइपहरूले मानक स्ट्रेट-सीम वेल्डेड पाइपहरूको तुलनामा उच्च दबाव-वाहक क्षमता र कठोरता प्रदान गर्दछ। यद्यपि, वेल्ड सीम सीमितताहरूको कारण, तिनीहरू उच्च दबाव, उच्च तापमान, वा गम्भीर क्षय समावेश चरम अवस्थाहरूको लागि उपयुक्त छैनन्।

3. समान भार वहन गर्ने क्षमताको लागि, तिनीहरू ठोस इस्पात घटकहरू भन्दा हल्का हुन्छन्, प्रभावकारी रूपमा समग्र संरचनात्मक भार कम गर्दछ।

II। उत्पादन र लागत विशेषताहरू

1. उत्पादन प्रक्रिया परिपक्व छ, उच्च क्षमता र छिटो डेलिभरी प्रदान गर्दै। पर्याप्त स्टक किफायती मूल्यहरूमा बजारमा उपलब्ध छ, परिणामस्वरूप कम समग्र लागतहरू।

2. लचिलो छनोटको लागि अनुमति दिने सानो-व्यासको पाइपदेखि ठूला-व्यासको पाइपलाइनहरू र स्तम्भ पाइपहरूसम्मको विस्तृत दायरा उपलब्ध छ।

III। प्रशोधन र निर्माण विशेषताहरू

1. माध्यमिक प्रशोधन - जस्तै काटन, बेभलिंग, थ्रेडिङ, बेन्डिङ, र वेल्डिङ - सीधा छ, साइट निर्माणलाई सरल बनाउँदै।

2. पाइपहरूमा समान आयामहरू छन् र ह्यान्डल गर्न र स्थापना गर्न सजिलो छ। विभिन्न इन्जिनियरिङ आवश्यकताहरू अनुरूप वेल्डिङ, फ्ल्याङ्ग, थ्रेडिङ, र ग्रोभ्ड कपलिंगहरू सहित विभिन्न जडान विधिहरू प्रयोग गर्न सकिन्छ। IV। उपयोग र विरोधी जंग विशेषताहरु

1. मानक डेलिभरी "कालो पाइप" (अनकोटेड स्टील) को रूपमा छ; यद्यपि, हट-डिप ग्याल्भेनाइजिङ, पेन्टिङ, एन्टी-करोसन कोटिंग्स, र 3PE एन्टि-कोरोसन लेयरहरू जस्ता उपचारहरू लागू गर्न सकिन्छ। तिनीहरू दुवै इनडोर र बाहिरी वातावरणमा प्रयोगको लागि उपयुक्त छन्।

2. लचिलो अनुप्रयोग: तिनीहरू फ्लुइड ट्राफिक पाइपलाइनको रूपमा स्वतन्त्र रूपमा सेवा गर्न सक्छन् वा स्टील संरचनात्मक बीमहरू, स्तम्भहरू, र ट्रसहरू जस्ता लोड-बेयरिङ कम्पोनेन्टहरूमा भेला हुन सक्छन्।

V. उत्पादन भेद र सीमाहरू

1. स्ट्रेट-सीम वेल्डेड पाइपहरू सामान्यतया सानो-देखि-मध्यम व्यास, कम-दबाव पाइपलाइनहरू, र हल्का स्टील संरचनाहरूको लागि प्रयोग गरिन्छ। सर्पिल वेल्डेड पाइपहरू मुख्यतया ठूला व्यासहरूको लागि प्रयोग गरिन्छ, तिनीहरूलाई लामो दूरीको नगरपालिका यातायात र ठूला-ठूला स्टिल संरचनात्मक घटकहरूको लागि उपयुक्त बनाउँछ।

2. वेल्डेड सिमहरूको उपस्थितिको कारण, यी पाइपहरूले सिमलेस स्टील पाइपहरूको तुलनामा कम दबाव प्रतिरोध, उच्च-तापमान प्रतिरोध, र थकान शक्ति प्रदर्शन गर्दछ। तिनीहरू उच्च-दबाव ज्वलनशील/विस्फोटक पदार्थ वा उच्च-तापमान/उच्च-दबाव अवस्थाहरू समावेश गर्ने महत्वपूर्ण दबाब-वाहक अनुप्रयोगहरूमा प्रयोगको लागि कडा रूपमा निषेधित छन्।

मुख्य प्रयोग र अनुप्रयोगको दायरा

I. वेल्डेड स्टिल पाइपहरूको मुख्य प्रयोग

1. तरल ढुवानी

ट्यापको पानी, ढल, कम-चापको ग्यास, भेन्टिलेसन/धुलो निकासी हावा, र सामान्य उद्देश्यका तेलहरू जस्ता मिडिया ढुवानीका लागि प्रयोग गरिन्छ; तिनीहरू नागरिक र औद्योगिक नेटवर्कहरूको लागि प्राथमिक पाइपिंग सामग्री हुन्।

2. इस्पात संरचनात्मक लोड-असर कम्पोनेन्टहरू

गोलाकार स्तम्भहरू, ट्रस सदस्यहरू, छत समर्थनहरू, र प्लेटफर्म अपराइटहरू बनाउन प्रयोग गरिन्छ; तिनीहरूले सहायक वा मध्यम रूपमा लोड गरिएको बीम र स्तम्भहरूको लागि निश्चित संरचनात्मक इस्पात आकारहरू प्रतिस्थापन गर्न सक्छन्।

3. संरक्षण र घेरा

रोडवे गार्डरेलहरू, कारखाना परिधि फेंसिंग, सीढी ह्यान्डरेलहरू, बालकनी रेलिङहरू, होर्डिङ फ्रेमवर्कहरू, र बाहिरी बिलबोर्ड समर्थनहरूका लागि प्रयोग गरिन्छ।

4. मेकानिकल र इलेक्ट्रिकल समर्थन प्रणाली

पानीका पाइपहरू, हावा नलिकाहरू, र केबल ट्रेहरूका लागि समर्थन र ह्याङ्गरहरू, साथै विशेष माउन्टिङ कोष्ठकहरू र उपकरणहरूका लागि फिक्सिङ रडहरू निर्माण गर्न प्रयोग गरिन्छ।

5. नगरपालिका र सिभिल इन्जिनियरिङ्

नगरपालिका पाइपलाइन नेटवर्कहरू, नदी किनारा क्यासिङहरू, पाइल फाउन्डेशन क्यासिङहरू, सुरुङ भेन्टिलेशन नलिकाहरू, र निर्माण साइटहरूमा अस्थायी सुरक्षा अवरोधहरूका लागि प्रयोग गरिन्छ।

6. अस्थायी र कृषि सुविधाहरू

मचान, अस्थायी शेड, हरितगृह फ्रेमवर्क, र कृषि जल यातायात पाइपलाइनहरूको लागि प्रयोग गरिन्छ।

II। आवेदनको दायरा

1. निर्माण ईन्जिनियरिङ्: सिभिल भवनहरू, कारखाना कार्यशालाहरू, गोदामहरू, स्थानहरूको लागि पानी आपूर्ति र ड्रेनेज प्रणालीहरू, र इस्पात संरचनात्मक समर्थन प्रणालीहरू।

2. नगरपालिका उपयोगिताहरू: शहरी पानी आपूर्ति र ड्रेनेज नेटवर्कहरू, सडक रेलवे, ल्यान्डस्केप इन्जिनियरिङ, र नगरपालिका पाइपलाइन स्थापना। 3. MEP (मेकानिकल, इलेक्ट्रिकल, र प्लम्बिंग/HVAC): पानी आपूर्ति र ड्रेनेज, भेन्टिलेसन, र कारखाना, भवनहरू, र सपिङ मलहरूको लागि कम-चापको ग्यास पाइपिंग।

4. औद्योगिक र खानी उद्यमहरू: कार्यशाला स्थानान्तरण पाइपिंग, उपकरण समर्थन, सामग्री यार्ड घेरा, र हल्का ट्रस संरचना।

5. कृषि र ल्याण्डस्केपिङ: कृषि सिंचाई पाइप, हरितगृह फ्रेमवर्क, र परिदृश्य फेंसिंग।

6. अस्थायी कार्यहरू: अस्थायी साइट सुविधाहरू, अस्थायी समर्थन, उत्खनन पिट संरक्षण, र निर्माण मचान।

चयन गाइड

सीधा-सीम वेल्डेड पाइप: मुख्यतया सानो देखि मध्यम व्यास; सामान्यतया इनडोर पाइपिंग, रेलिङ, र साना-स्तरीय इस्पात संरचनाहरूको लागि प्रयोग गरिन्छ।

सर्पिल वेल्डेड पाइप: मुख्यतया ठूलो व्यास; सामान्यतया नगरपालिका ट्रंक पाइपलाइनहरू, लामो दूरीको पानी प्रसारण, र ठूला-ठूला स्टिल संरचनात्मक स्तम्भहरूको लागि प्रयोग गरिन्छ।

प्रदर्शन प्यारामिटरहरू

I. कार्यान्वयन मानकहरू

·GB/T 3091-2025: कम दबावको तरल पदार्थको ढुवानीका लागि वेल्डेड स्टिल पाइपहरू (पानी, ग्यास, हावा, आदि; ≤2.5 MPa, ≤200°C)

·GB/T 13793-2016: अनुदैर्ध्य इलेक्ट्रिक-वेल्डेड स्टील पाइपहरू (संरचनात्मक, मचान, सामान्य मेसिनरी)

·GB/T 9711 / API 5L: तेल र ग्यास ढुवानीका लागि लाइन पाइप (L245/L360/L415, आदि)

II। सामान्य सामग्री र मेकानिकल गुणहरू (कोठाको तापक्रम)

लोचको मोड्युलस: 2.06×10⁵ MPa

घनत्व: 7.85 g/cm³

प्रभाव ऊर्जा: परिवेशको तापक्रम **≥२७ J** (Q235B, V-notch)

III। आयाम र विशिष्टताहरू (मुख्य रूपमा अनुदैर्ध्य वेल्ड)

1) बाहिरी व्यास दायरा

सानो व्यास: DN15–DN50 (21.3–60.3 मिमी)

मध्यम व्यास: DN65–DN250 (76.1–273 मिमी)

· ठूलो व्यास: DN300–DN600 (323.9–610 मिमी)

सर्पिल वेल्डेड पाइप: DN800–DN3000 सम्म

२) पर्खालको मोटाई (सामान्य)

मानक: १.२–१२.७ मिमी

भारी पर्खाल: 12.7-40 मिमी

सहिष्णुता: पर्खाल मोटाई ±10% t; बाहिरी व्यास ±0.5% देखि ±1.0%

3) लम्बाइ

मानक: 6 मिटर, 9 मिटर, 12 मिटरको निश्चित लम्बाइ

अनुकूलन योग्य: 15-18 मि

· लम्बाइ सहिष्णुता: +20 मिमी / 0 मिमी

४) सैद्धान्तिक तौल (किग्रा/मि)

W=0.02466×(D−t)×t

·D: बाहिरी व्यास (मिमी); t: पर्खाल मोटाई (मिमी)

जस्ती पाइप: वजन × 1.015–1.03 (कोटिंग कारक)

IV। दबाव असर र प्रक्रिया प्रदर्शन

1) हाइड्रोस्टेटिक परीक्षण (अनिवार्य)

· मानक कालो पाइप: 5.0 MPa, दबाब ≥5s होल्ड गर्नुहोस्

· ग्यास पाइप: 6.0 MPa, दबाब ≥10s होल्ड गर्नुहोस्

· भारी पर्खाल पाइप: 7.0 MPa

· सिफारिस गरिएको कामको दबाव: ≤1.6 MPa (दीर्घकालीन सुरक्षा)

2) वेल्ड सीम गुणस्तर

· गैर-विनाशकारी परीक्षण (NDT): UT (अल्ट्रासोनिक) / RT (रेडियोग्राफिक)

· अनुदैर्ध्य सीम: उच्च आवृत्ति वेल्डिंग, वेल्ड गुणांक **≈0.85–0.9**

· सर्पिल सीम: जलमग्न चाप वेल्डिंग, वेल्ड गुणांक **≈0.9–0.95**

3) समतल / झुकाव परीक्षण

· समतल: कुनै दरार छैन, कुनै विच्छेदन छैन

· झुकाउने (DN≤50): 90°, झुकाउने त्रिज्या = 6D (कालो पाइप) / 8D (गैल्भेनाइज्ड पाइप), वेल्ड सीम छेउमा राखिएको; कुनै दरार छैन, जस्ता तह पिलिङ्ग छैन

4) सञ्चालन तापमान

· मानक: -20°C देखि +200°C

· कम-तापमान स्टिल (L245N): तल -40°C

V. सतह र जंग संरक्षण

· डेलिभरी अवस्था: कालो पाइप (बेयर पाइप) / हट-डिप गैल्भेनाइज्ड / इपोक्सी / 3PE (गाडिएको)

· जस्ती तह: ≥300 g/m² (डबल-पक्षीय), स्थानीय मोटाई **≥85 μm**

सतह गुणस्तर: कुनै दरार छैन, कुनै तह छैन, कुनै स्क्याब छैन, कुनै गम्भीर क्षय छैन

VI। जडान विधिहरू

· DN≤50: थ्रेडेड जडान (GB/T 7306)

· DN65–DN200: Flange जडान / Grooved जडान

· DN≥250: वेल्डिङ (बट वेल्ड / फिलेट वेल्ड)

VII। अनुप्रयोगहरू

· कम-चापको तरल पदार्थ: पानी, ढल, ग्यास, हावा, भेन्टिलेसन

· स्टिल संरचना: गोलाकार पाइप स्तम्भ, ट्रस, समर्थन, रेलिंग, मचान

तापमान: -20 देखि 200 डिग्री सेल्सियस; दबाव: ≤2.5 MPa
