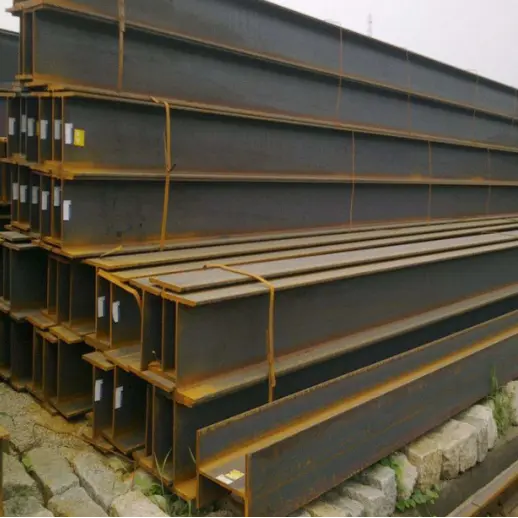

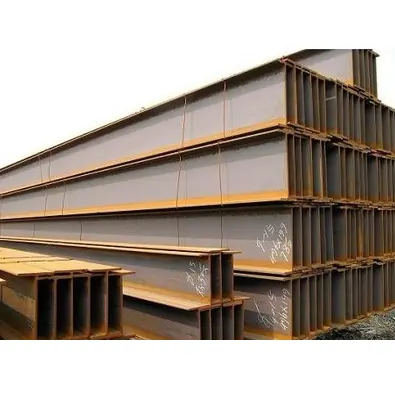

हट रोल्ड स्ट्रक्चरल एच बीम स्टील

हट रोल्ड स्ट्रक्चरल एच बीम स्टील को विशेषताहरु के हो?

I. संरचनात्मक र मेकानिकल विशेषताहरू

1. कुशल सेक्शनल मेकानिक्स: एकसमान फ्ल्यान्ज मोटाई र समानान्तर भित्री र बाहिरी सतहहरू, खण्ड मोड्युलस समान रूपमा वितरित गरिएको छ। तिनीहरूले मानक आई-बीमहरूको तुलनामा उच्च झुकाउने, कतरन, र टोर्सनल प्रतिरोध प्रस्ताव गर्दछ, उच्च लोड-असर दक्षताको परिणामस्वरूप।

2. स्थिर समग्र प्रदर्शन: वेल्डेड जोइन्टहरू बिना एकीकृत उच्च-तापमान तातो रोलिङ मार्फत बनाइएको, तिनीहरूले कम अवशिष्ट तनाव प्रदर्शन गर्दछ र उच्च संरचनात्मक सुरक्षा सुनिश्चित गर्दै विरूपण र क्र्याक गर्न प्रतिरोधी छन्।

3. उच्च कठोरता र स्थिरता: बलियो समग्र कठोरताले ठाडो भार, तेर्सो हावाको चाप, र भूकम्पीय बलहरूलाई प्रभावकारी रूपमा प्रतिरोध गर्दछ, तिनीहरूलाई लामो-स्प्यान, उच्च-भार-वाहक बीमहरू र स्तम्भहरूको लागि आदर्श बनाउँछ।

II। आर्थिक र भौतिक विशेषताहरू

1. हल्का तौल र सामग्री-कुशल: उनीहरूलाई समान भार वहन क्षमताको लागि परम्परागत संरचनात्मक स्टिल खण्डहरू भन्दा कम सामग्री चाहिन्छ, प्रभावकारी रूपमा भवनको मृत वजन र जग लागत घटाउँछ।

2. मानकीकृत निर्दिष्टीकरणहरू: HW, HM, र HN शृङ्खलाहरूमा व्यापक विशिष्टताहरू, पर्याप्त स्टकको साथमा, सजिलो चयन र खरिदलाई सहज बनाउँदछ।

III। निर्माण र उपयोग विशेषताहरू

1. उच्च स्थापना दक्षता: नियमित ज्यामिति र उच्च संयुक्त परिशुद्धताले विभिन्न जडान विधिहरू (जस्तै बोल्टिङ र वेल्डिङ) लाई अनुमति दिन्छ, परिणामस्वरूप साइटमा निर्माण समय छोटो हुन्छ।

2. व्यापक अनुकूलनता: बीम, स्तम्भ, प्लेटफर्म, र समर्थन मा प्रत्यक्ष प्रयोगको लागि उपयुक्त। जब एन्टी-कोरोसन कोटिंग्स वा हट-डिप ग्याल्भेनाइजिंगसँग जोडी बनाइन्छ, तिनीहरू इनडोर र बाहिरी प्रयोगको लागि उपयुक्त हुन्छन्, साथै मानक वा संक्षारक वातावरणमा।

3. प्रशोधन गर्न सजिलो: विभिन्न संरचनागत जडान आवश्यकताहरू पूरा गर्न स्टिफेनरहरू र जडान प्लेटहरूसँग सजिलैसँग काट्नुहोस्, ड्रिल गर्नुहोस्, र वेल्डेड गर्नुहोस्।

प्रयोग र आवेदन दायरा

I. प्राथमिक उपयोगहरू

1. लोड-बेयरिङ स्तम्भहरू: मुख्य रूपमा वाइड फ्ल्यान्ज (HW) प्रकारको प्रयोग गरी, यी ठाडो भारहरू स्थानान्तरण गर्ने र समग्र संरचनात्मक स्थिरता सुनिश्चित गर्ने मुख्य ठाडो लोड-बेयरिङ कम्पोनेन्टको रूपमा काम गर्छन्।

2. फ्रेम बीम र स्तम्भहरू: मध्यम-फ्लान्ज (HM) खण्डहरू स्टिल फ्रेम प्रणालीहरूको लागि उपयुक्त छन्, दुबै ठाडो भार र पार्श्व बलहरू ह्यान्डलिंग।

3. प्राथमिक र माध्यमिक बीमहरू: साँघुरो-फ्लान्ज (HN) खण्डहरू सबैभन्दा व्यापक रूपमा प्रयोग गरिन्छ; तिनीहरूले भुइँ र छत भारहरूलाई समर्थन गर्छन् र लामो-स्प्यान भुइँ र छत प्रणालीहरूको लागि उपयुक्त छन्।

4. ब्रेसिङ/सपोर्ट कम्पोनेन्टहरू: उपकरण सपोर्ट, पाइप र्याक सपोर्ट, मर्मतसम्भार प्लेटफर्म, रूफ पर्लिन बेस, आदि बनाउन प्रयोग गरिन्छ।

5. कम्पोजिट संरचनाहरू: बहु-तले र अग्लो भवनहरूमा प्रयोगको लागि स्टिल-कंक्रिट कम्पोजिट बीमहरू र स्तम्भहरू बनाउन कंक्रीटसँग मिलाएर।

II। आवेदनको दायरा

1. औद्योगिक भवनहरू

विभिन्न इस्पात-संरचित कारखानाहरू, गोदामहरू, कार्यशालाहरू, र क्रेन बीम प्रणालीहरू; हट-रोल्ड संरचनात्मक एच-बीमहरू औद्योगिक इस्पात संरचनाहरूको लागि मुख्य सामग्री हुन्।

2. सार्वजनिक र नागरिक भवनहरू

स्टेडियम, प्रदर्शनी केन्द्र, यातायात हब (स्टेसन/विमानस्थल), शपिङ मल, कार्यालय भवन, र बहुमंजिला आवासीय कम्प्लेक्सहरू जस्ता ठूला-ठूला ठाउँहरू, लामो-स्प्यान संरचनाहरू।

3. नगरपालिका र पूर्वाधार

शहरी उपयोगिता टनेलहरू, पुल पियरहरू, पैदल यात्री ओभरपासहरू, नगरपालिका होर्डिङ समर्थनहरू, र ठूला बाहिरी बिलबोर्डहरूको लागि फ्रेमवर्कहरू।

4. नयाँ ऊर्जा र सहयोगी परियोजनाहरू

फोटोभोल्टिक (PV) माउन्टिंग संरचनाहरू, पवन टर्बाइन आधारहरू, ऊर्जा भण्डारण सुविधाहरू, र नयाँ ऊर्जा पूर्वाधारहरूको लागि स्टील फ्रेमवर्कहरू।

5. अन्य क्षेत्रहरू

ठूला उपकरण आधारहरू, औद्योगिक प्लेटफार्महरू, जहाज डेक समर्थनहरू, रसद र गोदाम र्याकिंग प्रणालीहरू, र पूर्वनिर्मित इस्पात भवनहरू।

हट रोल्ड स्ट्रक्चरल एच बीम स्टीलको मुख्य प्रदर्शन प्यारामिटरहरू

कार्यकारी मानकहरू: GB/T 11263-2017, GB/T 700, GB/T 1591

I. सामान्य सामग्री र यान्त्रिक गुणहरू

II। खण्ड वर्गीकरण र पदनाम नियम

1. वर्गीकरण

· HW (वाइड-फ्लान्ज एच-बीम): फ्ल्यान्ज चौडाइ ≈ खण्ड उचाइ; मुख्य रूपमा स्तम्भहरूको लागि प्रयोग गरिन्छ।

· HM (मध्यम-फ्लान्ज एच-बीम): मध्यम फ्ल्यान्ज चौडाइ; मुख्य रूपमा फ्रेम बीम र स्तम्भहरूको लागि प्रयोग गरिन्छ।

· HN (साँघुरो-फ्लान्ज एच-बीम): उच्च खण्ड गहिराई र साँघुरो फ्ल्याङ्गहरू; मुख्य रूपमा प्राथमिक र माध्यमिक बीमहरूको लागि प्रयोग गरिन्छ (उच्च उपयोगको मात्रा)।

2. पदनाम ढाँचा: उचाइ H × Flange चौडाई B × वेब मोटाई t1 × Flange मोटाई t2। उदाहरण: HN400×200×8×13।

III। आयाम र आकार सहिष्णुता

1. सेक्शनल आयामी विचलन: स्प्लिसिङ र स्थापनाको समयमा सटीकता सुनिश्चित गर्न राष्ट्रिय मानक सीमाहरूमा कडाईका साथ पालन गर्दछ।

2. सीधापन (क्याम्बर/स्वीप): ≤2 मिमी प्रति मिटर; कुल विचलन कुल लम्बाइको ०.२% भन्दा बढी हुँदैन।

3. ट्विस्ट: पूर्ण लम्बाइमा कुनै महत्त्वपूर्ण टोर्सनल विकृति छैन; इस्पात संरचना स्थापना आवश्यकताहरू पूरा गर्दछ।

4. निश्चित लम्बाइ: मानक विशिष्टताहरू। 6m/9m/12m; रेखाचित्रमा आधारित अनुकूलन काटन पनि उपलब्ध छ।

IV। सतह र प्रशोधन गुण

1. डेलिभरी अवस्था: हट-रोल्ड "कालो" फिनिश (मिल स्केलको साथ)।

2. सतह उपचार: पछिको खिया हटाउन, चित्रकारी, आगो प्रतिरोधी कोटिंग, र तातो-डुबकी ग्याल्भेनाइजिंगको लागि उपयुक्त; दुबै भित्री र बाहिरी वातावरणमा अनुकूलन योग्य।

3. प्रक्रिया योग्यता: काट्न सकिन्छ, ड्रिल गर्न सकिन्छ, वेल्डेड, र बान्ट; विभिन्न संरचनात्मक जडानहरू बनाउनको लागि उपयुक्त।

V. सञ्चालन वातावरण प्यारामिटरहरू

1. मानक सञ्चालन तापमान: [दायरा] डिग्री सेल्सियस।

2. कम-तापमान अवस्था: अत्यधिक चिसो क्षेत्रहरूमा प्रयोगको लागि कम-तापमान प्रभाव परीक्षण पास गर्नुपर्छ।

3. जंग प्रतिरोध: आधार सामग्रीमा अन्तर्निहित जंग प्रतिरोधको कमी छ; संक्षारक वातावरणमा सतह सुरक्षा अनिवार्य छ।

VI। संरचनात्मक लोड-असर विशेषताहरू

१. समान फ्ल्यान्ज मोटाई र समानान्तर भित्री/बाहिरी सतहहरू; उच्च खण्ड मोड्युलस झुकाउने, पार्श्व विस्थापन, र टोर्सनको लागि उत्कृष्ट प्रतिरोधको साथ।

2. एकीकृत रूपमा हट-रोल्ड (कुनै वेल्डेड जोडहरू); कम अवशिष्ट तनाव; लामो-अवधि लोडिङ अन्तर्गत विरूपण वा क्र्याक गर्न प्रतिरोधी।

3. मानक I-बीमहरूको तुलनामा उच्च पार्श्व कठोरता; उच्च हावा भारको अधीनमा लामो-स्प्यान संरचना र भवनहरूको लागि आदर्श।

निर्दिष्टीकरण तालिका
