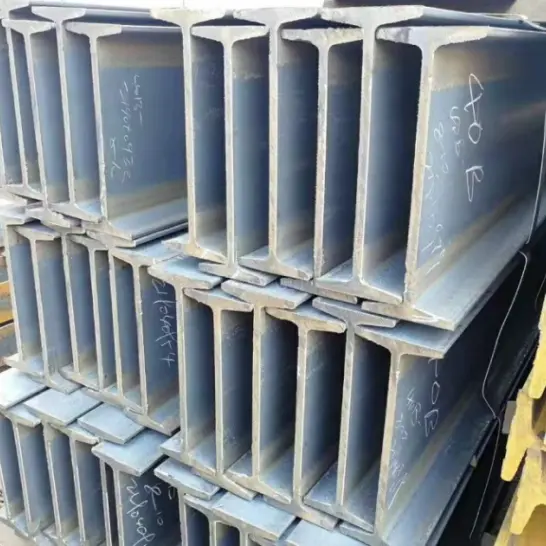

हट रोल्ड स्ट्रक्चरल I बीम स्टील

HAISHENG, एक विश्वसनीय चीन संरचनात्मक इस्पात निर्माता र एक-स्टप आपूर्तिकर्ता, स्टक हट रोल्ड स्ट्रक्चरल I बीम स्टिल प्रति GB/T 706 Q235B र Q355B ग्रेडहरूको साथ उत्पादन गर्दछ। टेपर्ड भित्री फ्ल्याङ्गहरू र असमान मोटाईको विशेषता, यसले किफायती लागत र सजिलो प्रशोधन प्रदान गर्दछ। हल्का माध्यमिक बीमहरू, प्लेटफार्महरू, समर्थनहरू र अस्थायी हल्का स्टील संरचनाहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ, यो साना र मध्यम-स्प्यान भवनहरूको लागि परम्परागत हट-रोल्ड खण्ड हो।

मुख्य उत्पादन सुविधाहरू

I. सेक्शनल र मेकानिकल विशेषताहरू

1. भित्री फ्ल्यान्ज सतहहरू ढलान भएका छन्, फ्ल्यान्जको मोटाई भित्रबाट बाहिर निस्केको छ; यसले खण्डमा असमान तनाव वितरण र अपेक्षाकृत कमजोर पार्श्व कठोरतामा परिणाम दिन्छ।

2. हट रोल्ड स्ट्रक्चरल I बीम स्टील एकल रूपमा, वेल्डेड जोडहरू बिना अभिन्न एकाइको रूपमा, कम अवशिष्ट तनाव र राम्रो संरचनात्मक स्थिरताको परिणामस्वरूप।

3. सभ्य झुकाउने प्रतिरोध प्रदान गर्दछ तर औसत टोर्सनल र पार्श्व विस्थापन प्रतिरोध; लामो-स्प्यान, उच्च-हावा-लोड, वा भारी-लोड अनुप्रयोगहरूको लागि अनुपयुक्त।

II। आर्थिक र खरीद विशेषताहरु

1. विशिष्टताहरूको विस्तृत दायराको साथ एक क्लासिक उत्पादन कोटी; स्टकमा व्यापक रूपमा उपलब्ध, खरिद गर्न सजिलो, र प्रतिस्पर्धी मूल्य।

2. एउटै भार वहन गर्ने क्षमताको लागि, सामग्री खपत हट-रोल्ड एच-बीमहरू भन्दा बढी छ, यसले प्रकाश-कर्तव्य संरचनाहरूको लागि थप किफायती बनाउँछ।

III। निर्माण र उपयोग विशेषताहरू

1. नियमित आकारले माध्यमिक प्रशोधन (काट्ने, वेल्डिङ, ड्रिलिंग) को सुविधा दिन्छ र विभिन्न अन-साइट जडान विधिहरू समायोजन गर्दछ।

२. मध्यम स्व-वजनले उठाउने र स्थापनालाई सीधा बनाउँछ; साधारण भवनहरू र अस्थायी संरचनाहरूको लागि आदर्श।

3. एक हट-रोल्ड "कालो" मिल स्केल फिनिश विशेषताहरु; इनडोर र मानक बाहिरी वातावरण अनुरूप गर्न आवश्यक अनुसार रस्ट हटाउने र विरोधी जंग कोटिंग गुजर्न सक्छ।

IV। हट-रोल्ड एच-बीमहरूसँग तुलना

1. पार्श्व कठोरता एच-बीमहरूको तुलनामा उल्लेखनीय रूपमा कम छ; अग्लो भवनहरूमा स्तम्भहरूको रूपमा वा लामो स्प्यानहरूको लागि मुख्य बीमहरूको रूपमा प्रयोगको लागि अनुपयुक्त।

2. खण्डीय दक्षता अपेक्षाकृत कम छ, भारी भार अन्तर्गत थप सामग्री चाहिन्छ।

3. उत्कृष्ट लागत-प्रदर्शन अनुपात; प्रकाश-कर्तव्य र साधारण इस्पात संरचनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

प्रयोग र अनुप्रयोगको दायरा

I. प्राथमिक उपयोगहरू

1. भुइँ/छतको माध्यमिक बीमहरू र साधारण रूपमा समर्थित बीमहरू: हट रोल्ड स्ट्रक्चरल I बीम स्टिलहरू हल्का भुइँ र छानाको भारहरूलाई समर्थन गर्न प्रयोग गरिन्छ, सामान्यतया सानो-देखि-मध्यम स्प्यान लोड-बेयरिङ प्रणालीहरूमा।

2. प्लेटफर्म र वाकवे बीमहरू: औद्योगिक प्लान्टहरू, उपकरण प्लेटफर्महरू, मर्मत वाकवेहरू, र ट्रेसल्सका लागि प्राथमिक र माध्यमिक लोड-बेयरिङ कम्पोनेन्टहरू।

3. कोष्ठक र समर्थनहरू: पाइप समर्थन, उपकरण माउन्ट, भित्ता ब्रेसिङ, र अस्थायी समर्थन फ्रेमहरूको निर्माण।

4. पर्लिन र वाल फ्रेमिङ: हल्का औद्योगिक भवनहरू, निर्माण साइट होर्डिङ, र साधारण संलग्न फ्रेमवर्कहरूका लागि छाना पर्लिनहरू।

5. साना स्केल फ्रेमहरू, बीमहरू, र स्तम्भहरू: कम माथिल्लो, साधारण संरचनाहरू जस्तै कार्यशालाहरू, गोदामहरू, र कारपोर्टहरूमा हल्का स्टिल फ्रेमहरूका लागि बीम र स्तम्भहरू।

6. निर्माण मेसिनरी कम्पोनेन्टहरू: लिफ्टिङ उपकरण, सवारी साधनको चेसिस, अस्थायी उत्खनन किनारा आदिका लागि आधारहरू।

II। आवेदनको दायरा

1. औद्योगिक भवनहरू: हल्का औद्योगिक प्लान्टहरू, गोदामहरू, कार्यशालाहरू, र साना भण्डारण साइलोहरू; मुख्य रूपमा माध्यमिक लोड-असर कम्पोनेन्टहरूको लागि प्रयोग गरिन्छ।

2. अस्थायी/साधारण नागरिक संरचनाहरू: निर्माण स्थल अस्थायी सुविधाहरू, कारपोर्टहरू, क्यानोपीहरू, साधारण भण्डारण शेडहरू, र मोड्युलर/मोबाइल भवनहरू।

3. नगरपालिका पूर्वाधार: नगरपालिका होर्डिङ, रेलिंग समर्थन, पैदल यात्री पैदल मार्ग समर्थन, र साना ट्रेसल्स।

4. इलेक्ट्रोमेकानिकल समर्थन: पाइप र्याकले पावर प्लान्टहरू र रासायनिक प्लान्टहरू, उपकरण आधारहरू, र HVAC पाइप ह्याङ्गरहरू/समर्थनहरूको लागि समर्थन गर्दछ।

5. अस्थायी इन्जिनियरिङ सुविधाहरू: निर्माणको लागि उत्खनन किनारा, मचान आधारहरू, र अस्थायी लोड-बेयरिङ फ्रेमहरू।

6. अन्य क्षेत्रहरू: कृषि मेसिनरी चेसिस, साना यातायात उपकरणहरूको लागि फ्रेमवर्क, र साधारण गोदाम शेल्फिंग।

मुख्य प्रदर्शन प्यारामिटरहरू

मानकहरू: GB/T 706-2016, GB/T 700, GB/T 1591

I. सामान्य सामग्री र यान्त्रिक गुणहरू

II। खण्ड पदनाम र निर्दिष्टीकरण विवरण

1. पदनाम ढाँचा: मोडेल + उचाइ (जस्तै, 10#, 12#, 14#, 16#, 20a#, 20b#)। उप-प्रकार (a, b, c) समान उचाइका लागि अवस्थित छन्; वेब र फ्ल्यान्ज मोटाई क्रमशः बढ्दै जान्छ, परिणामस्वरूप उच्च लोड-असर क्षमता हुन्छ।

२. खण्ड विशेषताहरू: भित्री फ्ल्यान्ज सतहमा १:६ ढलान हुन्छ; फ्ल्यान्ज जरामा गाढा हुन्छ र किनारामा पातलो हुन्छ, जसले गर्दा खण्डमा गैर-एकसमान तनाव वितरण हुन्छ।

III। सामान्य निर्दिष्टीकरण (मोडेल + खण्ड आयाम)

ढाँचा: उचाइ × फ्ल्यान्ज चौडाइ × वेब मोटाई

१०#: १००×६८×४.५

१२#: १२०×७४×५.०

·14#: 140×80×5.5

१६#: १६०×८८×६.०

·18#: 180×94×6.5

२०ए#: २००×१००×७.०; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

30a#: 300×126×9.0; 30b#: 300×128×11.0

IV। आयाम र आकार सहिष्णुता

1. मानक निश्चित लम्बाइ: 6m, 9m, 12m; अनुकूलन काटन उपलब्ध।

2. सीधापन (क्याम्बर): ≤2 मिमी प्रति मीटर; कुल क्याम्बर ≤ 0.2% कुल लम्बाइ।

3. ट्विस्ट र एन्ड-फेस लम्बाइ राष्ट्रिय मापदण्डहरूको पालना गर्दछ, स्थापना र जोड्ने क्रममा सटीकता सुनिश्चित गर्दै।

V. सतह र प्रशोधन विशेषताहरू

1. डेलिभरी अवस्था: मिल स्केलको साथ हट-रोल्ड (कालो फिनिश)।

2. कार्यशीलता: काटन, ड्रिलिंग, वेल्डिंग, र झुकाउनको लागि उपयुक्त; माध्यमिक प्रशोधन को लागी सुविधाजनक।

3. जंग संरक्षण: यसको कच्चा अवस्थामा असुरक्षित; खिया हटाउन, पेन्टिङ, वा हट-डिप ग्याल्भेनाइजिङबाट गुज्रन सक्छ।

VI। वातावरणीय र संरचनात्मक मापदण्डहरू

1. सञ्चालन तापमान: -20°C देखि 80°C।

2. संरचनात्मक विशेषताहरू: मध्यम झुकाव प्रतिरोध; अपेक्षाकृत कम torsional प्रतिरोध र पार्श्व कठोरता; लामो स्प्यानहरू, उच्च हावा-भार क्षेत्रहरू, वा उच्च-वृद्धि संरचनाहरूमा प्राथमिक भार-वाहक भूमिकाहरूको लागि अनुपयुक्त।

3. लोड उपयुक्तता: मुख्य रूपमा केवल समर्थित बीमहरू र लाइट-लोड घटकहरूको लागि प्रयोग गरिन्छ; लामो अवधिको सनकी लोडिङबाट बच्न।
