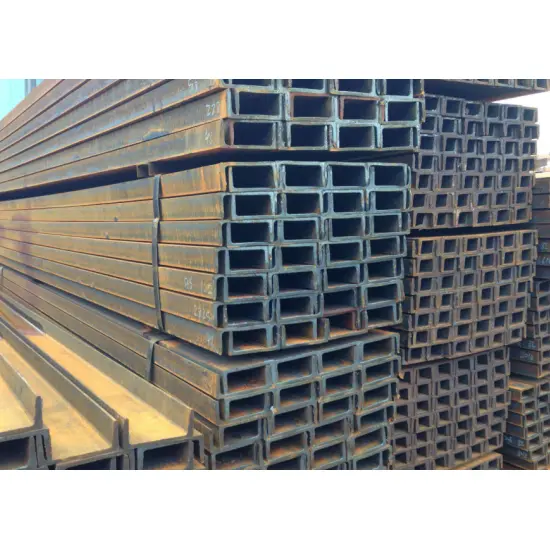

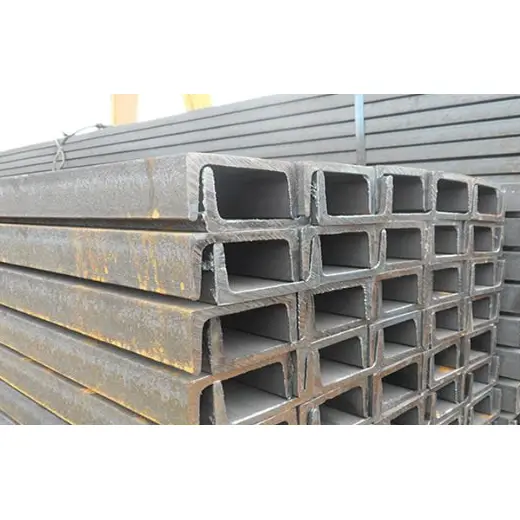

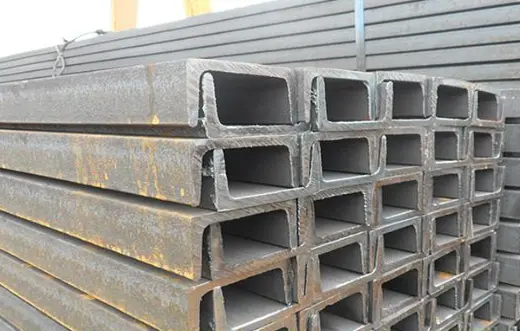

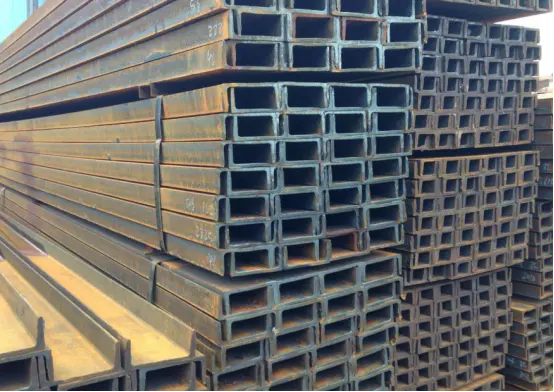

हट रोल्ड स्ट्रक्चरल स्टील च्यानल खण्डहरू

हट रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरू राष्ट्रिय मानक GB/T 706-2016 को पालना गर्छन् र एकीकृत हट-रोलिङ प्रक्रिया प्रयोग गरेर उत्पादन गरिन्छ। तिनीहरूले C-आकारको (एकल-पक्षीय उद्घाटन) क्रस-सेक्शन सुविधा दिन्छ। मोडेलहरूलाई खण्ड उचाइद्वारा वर्गीकृत गरिएको छ, थप उप-विभाजनहरू (a, b, c) उही उचाइको लागि बढेको मोटाईलाई सङ्केत गर्दछ। उत्पादनहरू हल्का, प्रशोधन गर्न सजिलो, र लागत-प्रभावी छन्। जबकि व्यक्तिगत खण्डहरूमा सीमित पार्श्व कठोरता र टोर्सनल प्रतिरोध हुन्छ - तिनीहरूलाई मुख्य रूपमा माध्यमिक लोड-बेयरिंग कम्पोनेन्टहरूका लागि उपयुक्त बनाउँदै - जोड्ने प्लेटहरूसँग दुई खण्डहरू (पछाडि-देखि-पछाडि) संयोजनले समग्र मेकानिकल कार्यसम्पादनलाई उल्लेखनीय रूपमा बढाउँछ।

HAISHENG ले मुख्यधारा हट-रोल्ड च्यानल सेक्सन मोडेलहरूको पूर्ण दायरा प्रदान गर्दछ, प्रत्येकको साथमा विस्तृत सामग्री परीक्षण रिपोर्ट। तिनीहरू औद्योगिक प्लान्टहरू, नगरपालिका परियोजनाहरू, MEP/HVAC प्रणालीहरू, र अस्थायी संरचनाहरू सहित विभिन्न सहायक लोड-असर गर्ने अनुप्रयोगहरूको लागि उपयुक्त छन्। हामी रस्ट हटाउने, पेन्टिङ, र हट-डिप ग्याल्भेनाइजिङ सहित-विदेशी परियोजनाहरूको थोक खरिद आवश्यकताहरू पूरा गर्न एन्टि-क्रोसन उपचारहरूको पूर्ण दायरा प्रदान गर्छौं।

I. उत्पादन मानकहरू

हट रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरूको उत्पादन, आयामी सहिष्णुता, र मेकानिकल गुणहरू राष्ट्रिय मानकको पालना गर्दछ: GB/T 706-2016 "हट-रोल्ड संरचनात्मक इस्पात खण्डहरू।"

आधार स्टील सामग्रीका लागि मेकानिकल मानकहरू: GB/T 700 र GB/T 1591।

II। मुख्य उत्पादन सुविधाहरू

2.1 क्रस-सेक्शन र मेकानिकल गुणहरू

1. एकल-पक्षीय खुला च्यानल क्रस-सेक्शन सुविधाहरू; व्यक्तिगत सदस्यहरूले मध्यम पार्श्व कठोरता र तुलनात्मक रूपमा कमजोर टर्सनल प्रतिरोध प्रदर्शन गर्दछ, जसले तिनीहरूलाई अग्लो भवनहरूमा स्ट्यान्डअलोन मुख्य स्तम्भहरू वा लामो स्प्यानका लागि प्राथमिक लोड-बेयरिङ बीमहरूको रूपमा प्रयोगको लागि अनुपयुक्त बनाउँछ।

2. कुनै वेल्डेड जोडहरू बिना एक एकीकृत हट-रोलिङ प्रक्रिया मार्फत निर्मित, कम आन्तरिक अवशिष्ट तनावको परिणामस्वरूप। संरचना स्थिर र भरपर्दो छ, दीर्घकालीन लोडिङ अन्तर्गत क्र्याकिंग र विरूपण प्रतिरोध।

2.2 खरीद र लागत लाभहरू

1. मानक बजार मोडेलहरूको पर्याप्त स्टक र स्थिर खरिद च्यानलहरूले कम एकाइ मूल्यहरू र नियन्त्रणयोग्य समग्र परियोजना लागतहरू सुनिश्चित गर्दछ।

2. एउटै भार वहन गर्ने क्षमताको लागि हल्का स्व-तौलले प्रभावकारी रूपमा इस्पात संरचनाको कुल वजन साथै ढुवानी र उठाउने लागत घटाउँछ।

2.3 साइटमा निर्माण र निर्माण लाभहरू

1. हट-रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरू स्वतन्त्र रूपमा काट्न, ड्रिल गर्न, वेल्डेड, र बान्ट गर्न सकिन्छ; त्यहाँ साइटमा माध्यमिक निर्माणको लागि कुनै प्रक्रिया सीमितताहरू छैनन्, लचिलो संयुक्त संयोजनको लागि अनुमति दिँदै।

2. कम्प्याक्ट साइज र कम सेल्फ-वेट ह्यान्डलिङ र ह्यान्डलिङलाई म्यानुअल लेबर र साना स्केल उपकरणहरू प्रयोग गरेर पूरा गर्न अनुमति दिन्छ, महत्त्वपूर्ण रूपमा साइट निर्माण तालिकालाई छोटो पार्दै।

3. दुबै बोल्ट र वेल्डेड जडानहरूसँग उपयुक्त; संयुक्त विधानसभा पूरा गर्न विभिन्न स्टील प्लेट र खण्डहरूसँग जोड्न सकिन्छ।

2.4 क्षरण संरक्षण र वातावरणीय अनुकूलन क्षमता

1. हट-रोल्ड "कालो" अवस्थामा (मिल स्केलको साथ) र पूर्व-लागू एन्टी-कोरोसन कोटिंग बिना आपूर्ति।

2. एन्टी-क्रोसन उपचारहरू-जस्तै ग्राइंडिङ/रस्ट हटाउने, एन्टी-रस्ट प्राइमर अनुप्रयोग, हट-डिप ग्याल्भेनाइजिङ, वा पाउडर कोटिंग-आवश्यकता अनुसार लागू गर्न सकिन्छ; सुक्खा इनडोर वातावरण वा हल्का corrosivity संग बाहिरी वातावरण मा प्रयोग को लागी उपयुक्त।

2.5 संयुक्त प्रयोग र सीमाहरूको फाइदाहरू

1. संयुक्त प्रयोगका फाइदाहरू: जोड्ने प्लेटहरूसँग दुई च्यानल खण्डहरू ब्याक-टु-प्याक जोड्दा पार्श्व कठोरता र टोर्सनल प्रतिरोधात्मक क्षमता बढाउँछ, मध्यम लोड-असर आवश्यकताहरू पूरा गर्दछ।

2. सीमाहरू: खुला-खण्ड संरचनाको कारण, तिनीहरू उच्च-वृद्धि भवन मुख्य फ्रेमहरू, अल्ट्रा-लामो-स्प्यान हेभी-लोड मुख्य गर्डरहरू, वा उच्च हावाको चापको अधीनमा महत्वपूर्ण लोड-बेयरिंग जोडहरूको लागि प्रयोग गर्न सकिँदैन; तिनीहरू केवल घेरा प्रणाली, ब्रेसिङ, र माध्यमिक लोड-असर कम्पोनेन्टहरूको लागि उपयुक्त छन्।

III। कुञ्जी आवेदन परिदृश्यहरू

3.1 हट रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरूको मुख्य प्रयोगहरू

1. कारखानाको पर्खाल र छानाको पर्लिनहरू: प्रोफाइल गरिएको स्टिल क्ल्याडिङ प्यानलहरू सुरक्षित गर्न र छाना र भित्ताहरूबाट ठाडो भारहरू स्थानान्तरण गर्न H-बिम मुख्य गर्डरहरूसँग जोडिएको।

2. विभिन्न उपकरण र पाइपिङका लागि समर्थन: पाइप र्याक र ह्याङ्गरहरू (भवनहरूमा HVAC प्रणालीहरू सहित), उपकरण आधारहरू, र रासायनिक प्लान्टहरू र पावर स्टेशनहरूमा केबल ट्रे समर्थनहरूका लागि प्रयोग गरिन्छ। 3. हल्का फ्रेमिङ कम्पोनेन्टहरू: विभाजन भित्ता स्टडहरू, ढोका र झ्याल फ्रेमहरू, साइट होर्डिङ फ्रेमवर्कहरू, र माध्यमिक लोड-बेयरिङ सदस्यहरू।

4. औद्योगिक प्लेटफर्म र वाकवे सामानहरू: मर्मत वाकवे बीमहरू, प्लेटफर्म चरण समर्थनहरू, र रेलिंग पोस्टहरू/ह्यान्डरेल आधारहरू।

5. सुदृढीकरण र इम्बेडेड कम्पोनेन्टहरू: एम्बेडेड स्टील प्लेटहरू, बीम र स्तम्भ स्टिफनरहरू, र आधार समर्थनको लागि सहायक स्टील।

6. अस्थायी निर्माण सुविधाहरू: पूर्वनिर्मित भवन फ्रेमवर्क, मचान आधारहरू, र अस्थायी उत्खनन सुरक्षा समर्थनहरू।

3.2 उद्योग-व्यापी अनुप्रयोगहरू

1. औद्योगिक भवनहरू: हल्का औद्योगिक प्लान्टहरू, गोदामहरू, कार्यशालाहरू, र कच्चा माल भण्डारण सुविधाहरूको लागि घेरा र समर्थन प्रणालीहरू।

2. नगरपालिका पूर्वाधार: सडक छेउमा सुरक्षा अवरोधहरू, बाहिरी बिलबोर्ड फ्रेमवर्कहरू, साना पैदल यात्री पैदल मार्गहरू, र नगरपालिका उपयोगिता लाइन समर्थनहरू।

3. M&E र HVAC ईन्जिनियरिङ्: रासायनिक प्लान्टहरू, पावर स्टेशनहरू, र कार्यालय भवनहरूको लागि डक्टवर्क र विशेष उपकरणहरू समर्थन/ह्याङ्गरहरू।

4. साधारण सिभिल संरचनाहरू: कारपोर्टहरू, क्यानोपीहरू, पूर्वनिर्मित केबिनहरू, र साधारण ग्रामीण भण्डारण शेडहरू।

5. रसद र भण्डारण: हल्का भण्डारण र्याकिंग र कार्गो क्रमबद्ध प्लेटफर्म फ्रेमवर्क।

6. अन्य सामानहरू: निर्माण मेसिनरीका लागि आधारहरू, कृषि मेसिनरी चेसिसहरू, र समुद्री जहाजहरूका लागि साना सहायक स्टील संरचनाहरू।

V. HAISHENG कारखाना आपूर्ति को मुख्य लाभ

स्रोत निर्माताबाट प्रत्यक्ष आपूर्ति: हट रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरूको लागि इन-हाउस वेयरहाउसिङले बिचौलिया मार्कअपहरू हटाउँछ, ठूलो मात्रामा विदेशी परियोजना खरिदका लागि महत्त्वपूर्ण लागत लाभहरू प्रदान गर्दछ।

सबै विशिष्टताहरूमा स्थिर स्टक: मुख्यधारा च्यानल स्टिल आकारहरूको पर्याप्त वर्ष-राउन्ड सूची (न. 5 देखि 25a); ब्याच ढुवानी र तत्काल परियोजना आदेशहरूको लागि द्रुत प्रतिक्रिया समर्थन गर्दछ।

व्यापक गुणस्तर निरीक्षण र ट्रेसेबिलिटी: हट-रोल्ड संरचनात्मक स्टील च्यानल खण्डहरूको प्रत्येक ब्याच मूल मिल प्रमाणपत्रहरू र मेकानिकल सम्पत्ति परीक्षण रिपोर्टहरूसँग आउँछ; विदेशी परियोजना स्वीकृति मापदण्डहरू पूरा गर्न तेस्रो-पक्ष पुन: निरीक्षणलाई समर्थन गर्दछ।

एक-स्टप प्रशोधन सेवाहरू: निश्चित-लम्बाइ काट्ने, पंचिंग, झुकाउने, वेल्डेड प्रिफेब्रिकेसन, र अनुकूलन हट-डिप ग्याल्भेनाइजिंगलाई समर्थन गर्दछ; एच-बीमहरू, आई-बीमहरू, इम्बेडेड प्लेटहरू, र उच्च-शक्ति बोल्टहरूको बन्डल निर्यात पनि प्रदान गर्दछ। मानकीकृत निर्यात प्याकेजिङ्ग: ओसिलो-प्रूफ र खिया-प्रतिरोधी काठको प्यालेटहरू वा फिल्म र्‍यापिङ; सहज भन्सार निकासी र साइटमा स्वीकृति सुनिश्चित गर्न चिनियाँ र अङ्ग्रेजी दुवै भाषामा अनुरूपता र सामग्री प्रमाणपत्रहरू समावेश गर्दछ।

IV। प्रमुख उत्पादन प्रदर्शन प्यारामिटरहरू

4.1 आधारभूत सामग्री मेकानिकल गुणहरू

पूरक मेकानिकल संकेतकहरू:

सामान्य तापमानमा V-notch प्रभाव ऊर्जा: Q235B ≥27J; Q355B ≥34J

लोचको मोड्युलस E ≈ 2.06×10⁵ MPa

4.2 चिन्ह लगाउने नियम र मानक आकारहरू

मार्किङ स्पेसिफिकेशन प्रतीक: [ ढाँचा: उचाइ × फ्ल्यान्ज चौडाइ × वेब मोटाई, उदाहरण। [१०# = १०० × ४८ × ५.३ मिमी समान उचाइका मोडेलहरूलाई a/b/c ग्रेडहरूमा विभाजन गरिएको छ, फराकिलो फ्ल्याङ्गहरू र उच्च असर क्षमताको लागि बाक्लो जालहरू सहित।

४.३ खण्ड मेकानिकल विशेषताहरू (विशिष्ट आकारहरू)

[१०# जडताको क्षण Ix ≈ 198 cm⁴ खण्ड मोड्युलस Wx ≈ 39.7 cm³ gyration ix को त्रिज्या ≈ 3.95 सेमी

[20a# जडताको क्षण Ix ≈ 1780 cm⁴ खण्ड मोड्युलस Wx ≈ 178 cm³ त्रिज्या gyration ix ≈ 7.86 सेमी विशेषता: बलियो X-अक्षको साथमा राम्रो झुकाउने प्रतिरोध, कमजोर पार्श्व कठोरता र व्यक्तिगत-टर्शनम-अक्षको लागि उपयुक्त छैन, कमजोर पार्श्व कठोरता। झुकाउने र कम्प्रेसन लोड अन्तर्गत।

4.4 आयाम र आकार सहिष्णुता

मानक निश्चित लम्बाइ: 6m, 9m, 12m, अनुकूलन काटन उपलब्ध छ

उचाइ h सहिष्णुता: ±1.5 ~ 3.0mm (मोडेल आकार अनुसार भिन्न हुन्छ)

फ्ल्यान्ज चौडाइ बी सहिष्णुता: ±1.5 ~ 2.0mm

सीधापन: ≤2mm प्रति मीटर, कुल सीधापन ≤0.2% कुल लम्बाइ

Torsion: ≤1.5mm प्रति मिटर

4.5 मेसिनिङ र सतह प्रदर्शन

डेलिभरी अवस्था: अक्साइड स्केलको साथ तातो रोल्ड कालो सतह

Machinability: सजिलो काटन, ड्रिलिंग, वेल्डिंग र साइट निर्माण को लागी झुकाउने

एन्टी-क्रोसन विकल्पहरू: डेरस्टिङ + प्राइमर पेन्टिङ, हट-डिप ग्याल्वनाइजिंग, प्लास्टिक स्प्रेइङ

4.6 सेवा तापमान र लोड सीमा

लागू तापमान दायरा: -20 ℃ ~ 80 ℃

लोड विशेषता: कम पार्श्व कठोरता र खराब टोर्सन प्रतिरोधको साथ खुला क्रस-सेक्शन; केवल समर्थित एकअक्षीय झुकाउने सदस्यहरूका लागि उपयुक्त, उच्च-वृद्धि मुख्य फ्रेमहरू, लामो-स्प्यान मुख्य बीमहरू र प्रमुख हावा-भार असर घटकहरूका लागि निषेधित

जडान विधि: बोल्ट वा वेल्डेड; डबल च्यानल ब्याक-टु-ब्याक असेंबलीले समग्र कठोरतालाई धेरै सुधार गर्दछ

V. FAQ:

Q: उच्च-वृद्धि फ्रेमहरूको लागि लोड-असर गर्ने ठाडो स्तम्भको रूपमा च्यानल स्टील एक्लै प्रयोग गर्न सकिन्छ?

A: सिफारिस गरिएको छैन। हट रोल्ड स्ट्रक्चरल स्टिल च्यानल खण्डहरूमा एक छेउमा खुला क्रस-सेक्शन हुन्छ, जसको परिणामस्वरूप कमजोर पार्श्व कठोरता र टोर्सनल प्रतिरोध हुन्छ; तिनीहरूलाई एक्लै प्रयोग गरेर तिनीहरूलाई अस्थिरता र विकृतिको खतरा बनाउँछ। HW चौडा-फ्लान्ज H-बीमहरू उच्च-वृद्धि संरचनाहरूमा प्राथमिक स्तम्भहरूको लागि रुचाइएको छनोट हो।

Q: बाहिरी तटीय परियोजनाहरूमा च्यानल स्टीलको लागि उत्तम विरोधी जंग उपचार के हो?

A: पूरै एकाइको हट-डिप ग्याल्भनाइजिंगलाई नुन स्प्रेको साथ लामो-समय बाहिरी एक्सपोजर वा तटीय वातावरणको लागि सिफारिस गरिन्छ; आर्द्र अवस्थाहरूमा छोटो अवधिको इनडोर प्रयोगको लागि, रस्ट हटाउने र एन्टी-रस्ट प्राइमरको दुई कोटहरू पर्याप्त छ।

प्रश्न: म कसरी एउटै उचाइको 'a', 'b', र 'c' प्रकारको च्यानल स्टिलहरू बीच छनौट गर्छु?

A: Type 'a' मा सबैभन्दा पातलो वेब र flanges हुन्छ, जसले सबैभन्दा कम भार वहन गर्ने क्षमता प्रदान गर्दछ, जबकि प्रकार 'c' सँग सबैभन्दा ठूलो मोटाई हुन्छ। भारी-लोड वा लामो-स्प्यान अनुप्रयोगहरूको लागि, बाक्लो 'b' वा 'c' उपप्रकारहरूलाई प्राथमिकता दिइन्छ।

प्रश्न: यदि एकल च्यानल स्टिल बीमको कठोरता अपर्याप्त छ भने के समाधानहरू अवस्थित छन्?

A: कम्पोजिट बक्स आकारको खण्ड बनाउनका लागि दुई च्यानल स्टिल बीमहरू जोड्ने प्लेटहरू बीचमा जोड्न सकिन्छ; यसले पार्श्व कठोरता र टोर्सनल प्रतिरोधलाई उल्लेखनीय रूपमा बढाउँछ।

प्रश्न: के च्यानल स्टील आवश्यक लम्बाइमा काट्न सकिन्छ?

A: हो। मानक स्टक लम्बाइहरू (6m, 9m, वा 12m) तपाईंको रेखाचित्रको आधारमा कुनै पनि लम्बाइमा काट्न सकिन्छ, र आवश्यक भएमा काटिएको छेउ भुइँमा चिल्लो हुन सक्छ।

च्यानल स्टील को सैद्धांतिक वजन

एकाइ: kg/m, मिमी
