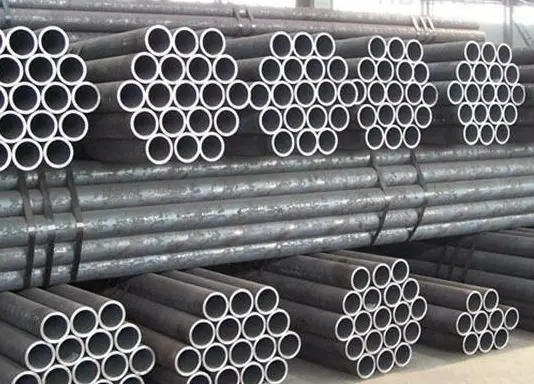

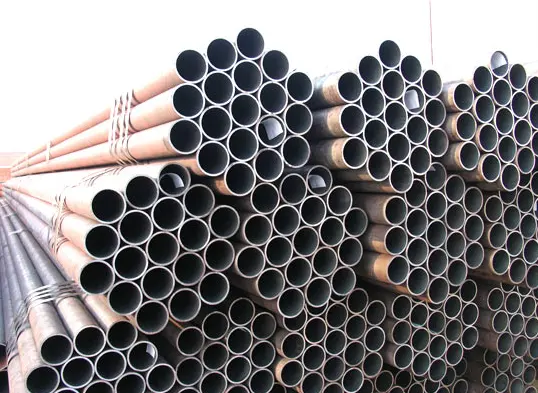

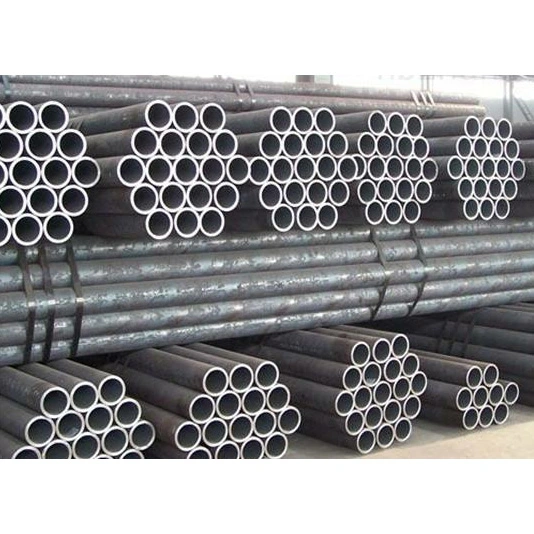

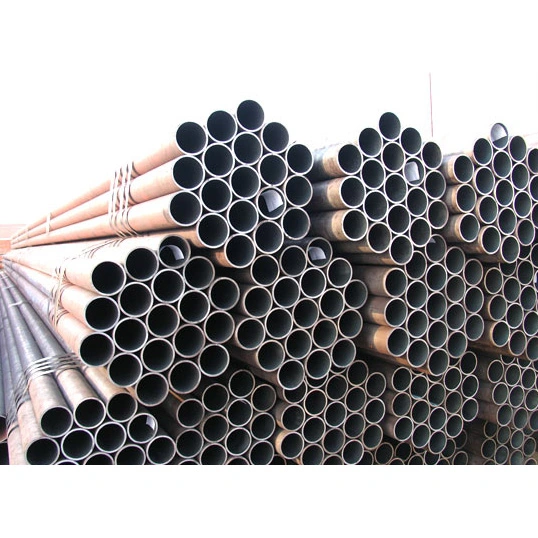

सिमलेस गोलाकार संरचनात्मक स्टील पाइपहरू

एक विश्वसनीय चिनियाँ निर्माता र स्टिल संरचनात्मक घटकहरूको एक-स्टप आपूर्तिकर्ताको रूपमा, HAISHENG ले स्टकबाट सिमलेस गोलाकार संरचनात्मक स्टील पाइपहरू प्रदान गर्दछ। यी पाइपहरू तातो रोलिङ र चिसो रेखाचित्र जस्ता प्रक्रियाहरू मार्फत ठोस बिलेटहरूबाट बनाइन्छ, जसको परिणामस्वरूप एक सिमलेस, एकात्मक संरचना हुन्छ। तिनीहरू GB/T 8163 र GB/T 6479, 20# र Q355B सहित सामान्य सामग्री ग्रेडहरू जस्ता मापदण्डहरूको पालना गर्छन्।

सिमलेस गोलाकार संरचनात्मक स्टील पाइप को विशेषताहरु के हो?

I. मेकानिकल र संरचनात्मक विशेषताहरू

1. वेल्ड सीम बिना अभिन्न रोलिंग र छेड्ने मार्फत गठन; पाइपको पर्खालमा एकसमान, घना माइक्रोस्ट्रक्चर र स्थिर सर्वदिशात्मक लोड-असर क्षमता रहेको छ। तिनीहरूले उच्च-दबाव प्रतिरोध, उच्च-तापमान सहनशीलता, र थकान प्रतिरोधको सन्दर्भमा वेल्डेड पाइपहरू भन्दा धेरै राम्रो प्रदर्शन गर्छन्।

2. उत्कृष्ट सील र दबाब वहन गर्ने क्षमताहरू, चुहावट र फटाउनको लागि उत्कृष्ट प्रतिरोधको साथ, तिनीहरूलाई निरन्तर, दीर्घकालीन दबाब सञ्चालनका लागि उपयुक्त बनाउँदै।

3. चिकनी भित्री र बाहिरी सतहहरू, समान पर्खाल मोटाई, र उच्च संरचनात्मक कठोरता; तनाव, कम्प्रेसन, झुकाउने, र टोर्सन सहित जटिल तनावहरू सामना गर्न सक्षम।

II। निर्माण र प्रदर्शन लाभहरू

1. हट-रोल्ड र चिल्ड-ड्रान किस्महरूमा उपलब्ध: हट-रोल्ड पाइपहरू ठूला व्यास, बाक्लो पर्खालहरू, र उच्च-तापमान अनुप्रयोगहरूको लागि उपयुक्त छन्; कोल्ड-ड्रन पाइपहरूले उच्च आयामी परिशुद्धता र उच्च सतह गुणस्तर प्रदान गर्दछ, तिनीहरूलाई सटीक मेसिनरी र सानो-व्यास पाइपिंगको लागि आदर्श बनाउँछ।

2. सामग्री विकल्पहरूको विस्तृत दायरा; तातो उपचारहरू जस्तै किन्चिङ र टेम्परिङ वा सामान्यीकरणलाई थप बल र कठोरता बढाउन लागू गर्न सकिन्छ, तिनीहरूलाई भारी-भार र चक्रीय लोडिङ परिदृश्यहरूको लागि उपयुक्त बनाउन।

3. एक व्यापक परिचालन तापमान दायरा संग उत्कृष्ट उच्च- र कम-तापमान प्रदर्शन; कम तापमान मा भंगुर भंग प्रतिरोधी।

III। प्रशोधन र आवेदन विशेषताहरू

1. काट्ने, घुमाउने, थ्रेड रोलिङ, झुकाउने, वेल्डिङ, र गर्मी उपचारको लागि उपयुक्त; उत्कृष्ट machinability तिनीहरूलाई मेकानिकल घटक र सटीक पाइप फिटिंग को उत्पादन को लागी आदर्श बनाउँछ। 2. लचिलो जडान विधिहरू: विभिन्न औद्योगिक विधानसभा आवश्यकताहरू पूरा गर्न फ्ल्यान्ज, थ्रेडेड, वेल्डेड, र कम्प्रेसन फिटिङ जडानहरूलाई समर्थन गर्दछ।

3. जटिल अपरेटिङ वातावरणका लागि उपयुक्त बनाउने गरी जंग प्रतिरोधी क्षमता बढाउन ग्याल्भेनाइजिङ, एन्टी-कोरोसन कोटिंग, र प्यासिभेसन जस्ता उपचारहरू गर्न सकिन्छ।

IV। खरीद र लागत विशेषताहरू

1. जटिल उत्पादन प्रक्रियाहरू र तुलनात्मक रूपमा कम उत्पादन क्षमताले समान विनिर्देशहरूको वेल्डेड स्टील पाइपहरूको तुलनामा उच्च मूल्यमा परिणाम दिन्छ।

2. उच्च-अन्त वा विशेष विशिष्टताहरूको सीमित स्टक; केही गैर-मानक आकारहरूलाई अनुकूलन उत्पादन चाहिन्छ, जसले गर्दा लामो समयसम्म डेलिभरी नेतृत्व समय हुन्छ।

V. प्रयोगमा सीमितताहरू

1. सिमलेस गोलाकार संरचनात्मक स्टील पाइपहरूले उत्कृष्ट समग्र प्रदर्शन प्रदान गर्दा, तिनीहरू भारी हुन्छन् र समान विनिर्देशहरूको वेल्डेड पाइपहरू भन्दा बढी सामग्री चाहिन्छ, परिणामस्वरूप मानक कम-दबाव, परिवेश-तापमान नागरिक अनुप्रयोगहरूको लागि कम लागत-प्रभावकारिता हुन्छ।

2. मुख्यतया उच्च दबाव, उच्च तापमान, वा खतरनाक अवस्था समावेश महत्वपूर्ण औद्योगिक अनुप्रयोगहरूमा प्रयोग गरिन्छ; सामान्यतया कम-लोड सहायक कम्पोनेन्टहरू जस्तै मानक मचान वा साधारण रेलिंगहरूको लागि प्रयोग गरिँदैन।

प्रयोग र अनुप्रयोगको दायरा

I. प्राथमिक उपयोगहरू

1. उच्च दबाव तरल पदार्थ यातायात

उच्च दबाव पानी, स्टीम, संकुचित हावा, तेल, ग्याँस, र रासायनिक मिडिया ढुवानी; निर्बाध प्रकृति र उच्च सील क्षमताहरूले चुहावट जोखिमहरू हटाउँछ।

2. थर्मल र बॉयलर पाइपिंग

बोयलर पानी पर्खाल, सुपरहिटर, हेडर, र मुख्य थर्मल पाइपलाइन नेटवर्क लागि प्रयोग गरिन्छ, उच्च-तापमान र उच्च-दबाव अवस्था सामना गर्न सक्षम।

3. रासायनिक उद्योग र दबाव पोत घटक निर्माण

रिएक्टर नोजलहरू, ताप एक्सचेन्जर ट्यूब बन्डलहरू, रासायनिक प्रक्रिया पाइपिंग, र जटिल रासायनिक वातावरणको लागि उपयुक्त जंग-प्रतिरोधी लाइनहरू।

4. मेकानिकल कम्पोनेन्ट निर्माण

हाइड्रोलिक सिलिन्डरहरू, वायमेटिक सिलिन्डरहरू, बुशिङहरू, सटीक मेसिनिङ खाली ठाउँहरू, ड्राइभ शाफ्टहरू, र निर्माण मेसिनरीका लागि लोड-बेयरिङ ट्युबुलर कम्पोनेन्टहरू।

5. तेल, ग्याँस, र ऊर्जा ईन्जिनियरिङ्

तेल र प्राकृतिक ग्यास निकासी र प्रसारण लाइनहरू, पाइपलाइनहरू जम्मा गर्ने, र तेल क्षेत्र ड्रिलिंग र निकासीको लागि सहायक पाइपिंग।

6. भारी शुल्क इस्पात संरचनात्मक घटक

उच्च-दबाव गोलाकार पाइप स्तम्भहरू, भारी-कर्तव्य ट्रसहरू, लोड-बेयरिङ उपकरण समर्थनहरू, र ठूला मेसिनरीहरूका लागि लोड-बेयरिङ ट्यूबलर कम्पोनेन्टहरू।

7. विशेष सञ्चालन अवस्थाहरूको लागि पाइपिंग

कम-तापमान पाइपिंग, क्रायोजेनिक उपकरण पाइपिंग, ज्वलनशील वा विस्फोटक मिडियाको लागि यातायात लाइनहरू, र उच्च-दबाव फायर-सप्रेसन पाइपिंग।

II। आवेदन दायरा

1. पावर र थर्मल एनर्जी: थर्मल र सह-जेनरेशन पावर प्लान्टहरूमा बिजुली उत्पादन उपकरणहरूको लागि बॉयलर पाइपिंग, स्टीम वितरण नेटवर्क, र सहायक पाइपिंग।

2. पेट्रोकेमिकल उद्योग: पाइपलाइनहरू, जम्मा गर्ने र प्रसारण लाइनहरू, र रिफाइनरीहरू, रासायनिक प्लान्टहरू, र तेल/ग्यास क्षेत्रहरूमा प्रतिक्रिया उपकरणहरूको लागि पाइपिङ कम्पोनेन्टहरू।

3. भारी मेसिनरी: हाइड्रोलिक उपकरण, निर्माण मेसिनरी, मेशिन औजार, र सवारी साधन निर्माणको लागि सटीक पाइपिंग कम्पोनेन्टहरू र शाफ्ट भागहरू।

4. नगरपालिका आगो सुरक्षा: उच्च-दबाव शहरी फायर फाइटिंग पाइपिंग नेटवर्क र औद्योगिक उच्च-दबाव पानी आपूर्ति प्रणाली।

5. आर्किटेक्चरल स्टिल संरचनाहरू: भारी-कर्तव्य औद्योगिक प्लान्टहरू, स्टेडियमहरू, र ठूला-ठूला ट्रसहरूका लागि लोड-बेयरिङ स्तम्भ पाइपहरू र प्राथमिक संरचनात्मक सदस्यहरू।

6. जहाज निर्माण र एयरोस्पेस: समुद्री प्रोपल्सन पाइपिंग, हाइड्रोलिक प्रणाली, र एयरोस्पेस अनुप्रयोगहरूको लागि सटीक ट्यूबिंग।

7. प्रशीतन र क्रायोजेनिक्स: शीत भण्डारण सुविधाहरू, क्रायोजेनिक उपकरणहरू, र तरल नाइट्रोजन वा तरल अक्सिजन ढुवानीका लागि पाइपलाइनहरू।

III। चयन भेद

· हट-रोल्ड सिमलेस पाइपहरू: मुख्यतया ठूलो व्यास र बाक्लो पर्खाल; सामान्यतया उच्च-तापमान, उच्च-दबाव मुख्य पाइपलाइनहरू र ठूलो लोड-असर संरचनात्मक घटकहरूको लागि प्रयोग गरिन्छ।

· चिसो सिमलेस पाइपहरू: सानो व्यास, उच्च आयामी शुद्धता, र चिकनी सतह समाप्त द्वारा विशेषता; सामान्यतया सटीक मेसिनरी, उपकरण पाइपिंग, र हाइड्रोलिक फिटिंग को लागी प्रयोग गरिन्छ।

सिमलेस सर्कुलर स्ट्रक्चरल स्टिल पाइपहरूको प्रदर्शन प्यारामिटरहरू

I. कार्यकारी मानकहरू (सामान्यतया प्रयोग हुने)

·GB/T 8162: संरचनात्मक उद्देश्यका लागि सिमलेस स्टील पाइपहरू

जीबी/टी ८१६३: तरल पदार्थ ढुवानीका लागि सिमलेस स्टिल पाइपहरू

·GB 3087: कम र मध्यम-दबाव बोयलरहरूको लागि सिमलेस स्टील पाइपहरू

·GB 5310: उच्च-दबाव बोयलरहरूको लागि सिमलेस स्टील पाइपहरू

·GB 9948: पेट्रोलियम क्र्याकिंगको लागि सिमलेस स्टील पाइपहरू

II। आयामी निर्दिष्टीकरणहरू

1) बाहिरी व्यास दायरा (D)

· हट-रोल्ड: 219–1200 मिमी (सामान्य आकारहरू: 57, 76, 89, 108, 159, 219, 273, 325)

कोल्ड ड्रन / कोल्ड-रोल्ड: 6–219 मिमी (सामान्य सटीक पाइप साइज: 16, 20, 25, 32, 38, 42, 48)

2) पर्खाल मोटाई दायरा (t)

· हट-रोल्ड: ≥3 मिमी; अधिकतम मोटाई 100 मिमी भन्दा बढी हुन सक्छ

चिसो कोरिएको: ०.५–१० मिमी

3) लम्बाइ

· हट-रोल्ड: 6-12 मिटर (सामान्यतया 9-12 मिटर)

चिसो-चित्र: 2-6 मीटर; निश्चित लम्बाइ उपलब्ध छ

४) आयामी सहिष्णुता (विशिष्ट)

बाहिरी व्यास: ±0.5 मिमी वा ±1% (जुन कडा हो)

पर्खाल मोटाई: +15% / −12.5%

· चिसो कोरिएको प्रेसिजन पाइप: ± ०.०५ मिमी सम्म OD सहिष्णुता; पर्खाल मोटाई ± 0.05 मिमी

५) सैद्धान्तिक तौल (किग्रा/मि.)

W=(D−t)×t×0.02466

III। मेकानिकल सम्पत्ति प्यारामिटरहरू (परिवेश तापमान, विशिष्ट ग्रेड)

१) कार्बन स्टिल पाइपहरू (ग्रेड १०#, २०#)

कक्षा १०#:

तन्य शक्ति (Rm): ≥335 MPa

उपज शक्ति (ReL): ≥205 MPa

फ्र्याक्चर पछि लम्बाई (A): ≥24%

ग्रेड २०# (सबैभन्दा सामान्य):

Rm: 410-550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) कम मिश्र धातु उच्च-शक्ति इस्पात (Q345B/Q355B)

आरएम: 470–630 MPa

ReL: ≥345 MPa

· A: ≥20%

3) साझा बॉयलर/उच्च दबाव ग्रेड (20G, 15CrMoG, 12Cr1MoV)

२०G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

४) कठोरता (HB)

२०#, Q345: लगभग। 137-197 HB

मिश्र धातु निभाएको र टेम्पर्ड स्टील: 200-280 HB

IV। दबाव र तापमान मापदण्डहरू

1) कामको दबाब (अनुभवजन्य मान, 20#/GB/T8163)

परिवेश तापमान: ≤10 MPa (100 बार)

· बॉयलर पाइप (20G): ≤16 MPa

उच्च दबाव बोयलर (12Cr1MoV): 25 MPa+ सम्म

2) लागू तापमान

सामान्य तरल पाइप (२०#): -२० देखि ३५० डिग्री सेल्सियस

बोयलर पाइप (20G): ≤450°C

गर्मी प्रतिरोधी मिश्र धातु (15CrMo/12Cr1MoV): ≤550–580°C

· कम-तापमान स्टिल (Q345D): −40°C मा प्रयोग गर्न सकिन्छ

3) हाइड्रोस्टेटिक परीक्षण दबाव (मानक)

·GB/T8163: P=2⋅σ⋅t/D (σ = निर्दिष्ट उपज शक्तिको 60%); सामान्यतया 6-10 MPa, 10-30 s को लागि राखिएको

V. भौतिक गुणहरू (परिवेशको तापक्रममा अनुमानित)

घनत्व: 7.85 g/cm³

लोचको मोड्युलस: 2.06×10⁵ MPa

पोइसन अनुपात: ०.३

थर्मल चालकता: लगभग। ४५ W/(m·K)

रैखिक विस्तार को गुणांक: लगभग। 12 × 10⁻⁶ /°C

VI। निर्माण प्रक्रिया र सतह गुणस्तर

· सिमलेस (कुनै वेल्ड सिम); समान सूक्ष्म संरचना; वेल्ड सीमहरूसँग सम्बन्धित बल कमजोरीहरूबाट मुक्त

· चिसो-चित्र: चिकनी सतह समाप्त (Ra 3.2–12.5 μm); उच्च आयामी परिशुद्धता

· हट-रोल्ड: भारी सतह स्केल; कम आयामी परिशुद्धता; कम लागत
