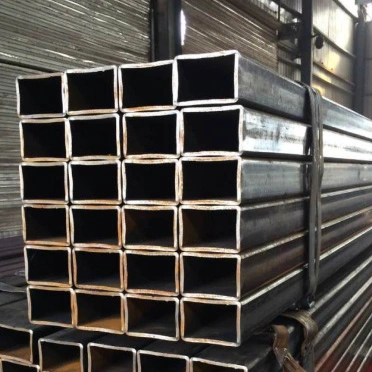

आयताकार खोक्रो संरचनात्मक इस्पात ट्यूबहरू

आयताकार खोक्रो संरचनात्मक स्टिल ट्यूबहरू स्टिल बीम र स्तम्भहरू, पर्दा पर्खाल फ्रेमिङ, घेरा फ्रेमवर्क, उपकरण र्याक, रेल, र निर्माण मेसिनरी जस्ता अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ। तिनीहरूले प्रभावकारी रूपमा प्राथमिक लोड-असर कम्पोनेन्टहरूको रूपमा सेवा गर्छन् जबकि विभिन्न वास्तुकला आकारहरू र घेरा संरचनाहरूको लागि उपयुक्त छन्।

उत्पादन सुविधाहरू

I. संरचनात्मक र मेकानिकल विशेषताहरू

1. खोक्रो आयताकार क्रस-सेक्शनले दुबै दिशामा झुकाउने र पार्श्व विस्थापन विरुद्ध उच्च कठोरता प्रदान गर्दछ। यसले गोलाकार ट्यूबहरू वा मानक संरचनात्मक इस्पात आकारहरूको तुलनामा टोर्सन र पार्श्व विकृतिको लागि उच्च प्रतिरोध प्रदान गर्दछ, बलियो समग्र संरचनात्मक स्थिरता सुनिश्चित गर्दै।

2. एकसमान क्रस-सेक्शनल आकार र समतल अनुहारहरूले पनि लोड वितरण सुनिश्चित गर्दछ। व्यक्तिगत ट्यूबहरूले महत्त्वपूर्ण ठाडो र तेर्सो भारहरू सामना गर्न सक्छन्, प्रायः प्राथमिक लोड-असर सदस्यहरूको रूपमा प्रत्यक्ष रूपमा सेवा गर्दछ।

3. वेल्डेड र सिमलेस प्रकारहरूमा उपलब्ध: वेल्डेड आयताकार ट्यूबहरूले मानक सञ्चालन अवस्थाहरूको लागि उच्च लागत-प्रभावकारिता प्रदान गर्दछ; सिमलेस आयताकार ट्यूबहरू, वेल्ड सिमहरू नभएका, उच्च शक्ति, दबाव प्रतिरोध, र थकान प्रदर्शन प्रदान गर्दछ, तिनीहरूलाई भारी-भार र चक्रीय लोड परिदृश्यहरूको लागि आदर्श बनाउँछ।

II। उपस्थिति र स्थापना विशेषताहरू

1. समतल बाहिरी सतहहरूले स्प्लिसिङ, ओभरल्यापिङ, र फ्लस माउन्ट गर्न सुविधा दिन्छ। तिनीहरू रङ-लेपित स्टिल पानाहरू, प्यानलहरू, र एन्क्लोजर कम्पोनेन्टहरू विरुद्ध कडा रूपमा फिट हुन्छन्, निर्माणको क्रममा सफा परिष्करण र किनारा सील सुनिश्चित गर्दै।

2. तीव्र किनाराहरू र एक समान प्रोफाइलले सौन्दर्य अपीलको साथ लोड-असर कार्यक्षमतालाई संयोजन गर्दछ, तिनीहरूलाई वास्तुकलाको अनुहार, ल्यान्डस्केप फ्रेमवर्कहरू, र अन्य डिजाइन-उन्मुख परियोजनाहरूको लागि उपयुक्त बनाउँछ।

3. दिइएको भार वहन गर्ने क्षमताको लागि, तिनीहरू ठोस इस्पात खण्डहरू भन्दा हल्का छन्, प्रभावकारी रूपमा समग्र संरचनात्मक भार कम गर्न र सामग्री लागतमा बचत।

III। प्रशोधन र जडान विशेषताहरू

1. तिनीहरू काट्न, बेभल्ड, झुकाव, ड्रिल र वेल्डेड गर्न सकिन्छ। माध्यमिक प्रशोधन सीधा छ, सुविधाजनक अन-साइट निर्माण सुविधा।

2. बहुमुखी जडान विधिहरू - वेल्डिंग, बोल्टिङ, र रिभेटिङ् सहित - साधारण संयुक्त डिजाइनहरू र उच्च स्थापना दक्षता।

3. लचिलो छनोटको लागि अनुमति दिँदै, सानो सजावटी ट्यूबदेखि ठूला-खण्डको लोड-बेयरिङ ट्यूबहरू सम्म सबै कुरा कभर गर्ने विशिष्टताहरूको विस्तृत दायरा।

IV। जंग प्रतिरोध र प्रदर्शन विशेषताहरू

1. "कालो" (अनकोटेड) अवस्थामा आपूर्ति गरिएको; विभिन्न एन्टी-क्रोसन उपचारहरू जस्तै हट-डिप ग्याल्भेनाइजिंग, कोल्ड ग्याल्भनाइजिंग, पेन्टिङ, र पाउडर कोटिंगसँग उपयुक्त, तिनीहरूलाई भित्री र बाहिरी वातावरण (सुक्खा वा भिजेको) दुवैका लागि उपयुक्त बनाउँदै।

2. राम्रो चिसो र तातो कार्यक्षमता; मानक परिचालन तापमान दायरा भित्र स्थिर यांत्रिक गुणहरू।

V. उत्पादन सीमाहरू

1. तनाव एकाग्रता कुनाहरूमा हुन्छ; यी क्षेत्रहरू गम्भीर प्रभाव वा दोहोर्याइएको चक्रीय लोडिंग अन्तर्गत थकान क्षतिको खतरामा छन्।

2. तरल पदार्थ ढुवानीको लागि कमजोर उपयुक्तता; पाइपिङ प्रणालीहरूका लागि विरलै प्रयोग गरिन्छ, किनकि तिनीहरू मुख्य रूपमा संरचनात्मक लोड-असर र फ्रेमवर्क अनुप्रयोगहरूको लागि डिजाइन गरिएका हुन्छन्।

3. ठूला-स्पेसिफिकेशनको लागि उच्च उत्पादन लागत, बाक्लो-पर्खाल सिमलेस आयताकार ट्यूबहरूको मूल्यहरू वेल्डेड संस्करणहरूको तुलनामा उल्लेखनीय रूपमा बढी हुन्छ।

प्रयोग र अनुप्रयोगको दायरा

I. प्राथमिक उपयोगहरू

1. मुख्य संरचनात्मक अवयवहरू

फ्याक्ट्री फ्रेमहरू, पोर्टल फ्रेमहरू, बक्स-सेक्शन बीमहरू र स्तम्भहरू, ठाडो स्तम्भहरू, ट्रसहरू, र भुइँ समर्थनहरूको लागि प्रयोग गरिन्छ; इस्पात निर्माण मा एक कोर लोड असर सामग्री।

2. खाम र पर्दा पर्खालहरू निर्माण

बाहिरी पर्खाल फ्रेमिङ (गर्ट/स्टड), स्काइलाइट फ्रेम, ढोका र झ्याल फ्रेम, छत पर्लिन, र किनारा ट्रिम फ्रेमिंग; प्रोफाइल गरिएको स्टील शीट र अन्य प्यानल सामग्रीहरूसँग निर्बाध रूपमा एकीकृत गर्दछ।

3. घेरा र सुरक्षा सुविधाहरू

कारखाना परिधि फेन्सिङ, सडक रेलिङ, सीढी ह्यान्डरेल, बालकनी रेलिङ, साइट होर्डिङ फ्रेम, र सुरक्षा जाल पोस्ट।

4. उपकरण र मेसिनरी फ्रेमहरू

मेसिनरी आधारहरू, उपकरण र्याकहरू, वर्कबेन्च फ्रेमहरू, वेयरहाउस र्याकिङ, कन्टेनर फ्रेमहरू, र गाडी चेसिस फ्रेमवर्कहरू।

5. इन्जिनियरिङ र अस्थायी सुविधाहरू

स्टेज ट्रस, ग्रीनहाउस फ्रेमवर्क, अस्थायी निर्माण स्थल होर्डिङ, शोरिङ/सपोर्ट स्ट्रक्चर, र मोड्युलर बिल्डिंग फ्रेमवर्क।

6. सजावटी र वास्तु संरचना

ल्यान्डस्केप संरचनाहरू, बाहिरी वास्तुकला सुविधाहरू, भित्री सजावटी फ्रेमिङ, र प्रदर्शन क्याबिनेट/बुथ फ्रेमवर्कहरू; सौन्दर्य अपील संग लोड-असर क्षमता संयोजन।

II। आयताकार खोक्रो संरचनात्मक इस्पात ट्यूब को आवेदन दायरा

1. स्टिल स्ट्रक्चर इन्जिनियरिङ्: औद्योगिक प्लान्टहरू, गोदामहरू, स्टेडियमहरू, र पूर्वनिर्मित भवनहरूका लागि बीम, स्तम्भहरू, र ब्रेकिङ प्रणालीहरू।

2. वास्तु सजावट: पर्दा पर्खाल, ढोका र झ्यालहरू, भित्री/बाह्य वास्तुकला सुविधाहरू, र प्रदर्शनी स्ट्यान्डहरू निर्माण।

3. नगरपालिका र यातायात: सडक रेलहरू, नगरपालिका निर्माण होर्डिङहरू, ल्यान्डस्केप पर्गोलाहरू, र बस आश्रय फ्रेमवर्कहरू।

4. मेसिनरी निर्माण: सामान्य उद्देश्यका उपकरणहरू, निर्माण मेसिनरी, कृषि मेसिनरी, र रसद उपकरणहरूको लागि फ्रेमहरू।

5. गोदाम र रसद: भारी शुल्क र्याकिंग, भण्डारण प्लेटफर्महरू, र कन्टेनर सहायक संरचनाहरू।

6. कृषि, वन र बागवानी: हरितगृह, पशु आश्रय फ्रेमवर्क, र कृषि बाड़।

चयन गाइड

· वेल्डेड आयताकार ट्यूबहरू: उच्च लागत-प्रदर्शन प्रस्ताव गर्ने मुख्यधारा उत्पादन प्रकार; सामान्य लोड-असर, भवन खाम, सजावट, र रेलिंग जस्ता मानक अनुप्रयोगहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

· सिमलेस आयताकार ट्यूबहरू: उच्च शक्ति, थकान प्रतिरोध, र दबाब सहन क्षमता; मुख्य रूपमा भारी शुल्क अनुप्रयोगहरू, चक्रीय लोडिङ, उच्च-विशिष्ट मेसिनरी फ्रेमहरू, र भारी शुल्क इन्जिनियरिङ घटकहरूको लागि प्रयोग गरिन्छ।

मुख्य प्रदर्शन प्यारामिटरहरू

कार्यान्वयन मापदण्डहरू: GB/T 6728-2017 "कोल्ड-गठित खोक्रो संरचनात्मक खण्डहरू"; GB/T 3094-2012 "कोल्ड-ड्रान सिमलेस स्क्वायर र आयताकार स्टिल ट्यूबहरू"

I. सामान्य सामग्री र यान्त्रिक गुणहरू

अतिरिक्त सामान्य प्यारामिटरहरू:

· लोचको मोड्युलस: 2.06 × 10⁵MPa

घनत्व: 7.85 ग्राम/सेमी³

मानक सञ्चालन तापमान: -20°C देखि 200°C

II। विशिष्टता र आयाम प्रणाली

1. पदनाम विधि

बाह्य आयाम: लम्बाइ × चौडाई × पर्खाल मोटाई (एकाइ: मिमी); उदाहरण: 100×50×3.0

2. मुख्यधारा आकार कोटिहरु

· सानो (सजावट / घेरा / गार्डरेल): 20×10, 30×20, 40×20, 50×30; पर्खाल मोटाई: 1.2-2.5 मिमी

· मध्यम (कील / पर्लिन / मानक बीम र स्तम्भहरू): 60 × 40, 80 × 40, 80 × 60, 100 × 50; पर्खाल मोटाई: 2.0-5.0 मिमी

· ठूला (प्राथमिक स्तम्भ र बीमहरू / भारी शुल्क ट्रसहरू): 120 × 80, 150 × 100, 200 × 100, 250 × 150; पर्खाल मोटाई: 4.0-12.0 मिमी

3. लम्बाइ र सहिष्णुता

मानक लम्बाइ: 6 m, 9 m, 12 m; अनुकूलन लम्बाइ उपलब्ध छ

· बाह्य आयाम सहिष्णुता: ±0.8%

· पर्खाल मोटाई सहिष्णुता: मानक वेल्डेड पाइप ±10%; सिमलेस पाइप ±7.5%

4. सैद्धान्तिक वजन गणना सूत्र

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = लामो पक्ष, H = छोटो पक्ष, t = पर्खाल मोटाई)

III। संरचनात्मक मेकानिकल गुणहरू

1. आयताकार खोक्रो संरचनात्मक इस्पात ट्यूबहरू आयताकार खण्डहरूले उच्च द्विदिशात्मक झुकाव कठोरता प्रदान गर्दछ (दुबै बलियो र कमजोर अक्षहरूसँग) र उच्च पार्श्व स्थिरता र एकल प्रोफाइलहरू जस्तै गोलाकार ट्यूबहरू वा H-बिमहरूको तुलनामा टर्सनल प्रतिरोध, परिणामस्वरूप बलियो समग्र संरचनात्मक स्थिरता।

2. प्रशोधन विशेषताहरू

झुकाउने परीक्षण: कोठाको तापक्रममा ९०° चिसो झुकाउन सक्षम

· समतल परीक्षण: भित्ता क्र्याक बिना निर्दिष्ट आयामहरूमा कम्प्रेसनको सामना गर्दछ।

1. तनाव विशेषताहरू: हल्का तनाव एकाग्रता कुनाहरूमा हुन्छ; उच्च आवृत्ति वैकल्पिक प्रभाव भार समावेश अनुप्रयोगहरूको लागि उपयुक्त छैन।

IV। उत्पादन वर्गीकरण र प्रदर्शन भिन्नता

V. सतह उपचार र जंग संरक्षण

1. मानक अवस्था: कालो फिनिश (हट-रोल्ड अक्साइड सतह)।

2. सामान्य जंग संरक्षण विधिहरू: हट-डिप ग्याल्भनाइजिंग, कोल्ड ग्याल्भेनाइजिंग, इलेक्ट्रोस्टेटिक पाउडर कोटिंग, एन्टी-क्रोसन पेन्टिङ, र फ्लोरोकार्बन कोटिंग।

3. हट-डिप ग्याल्वनाइजिंग सन्दर्भ: औसत जस्ता कोटिंग मोटाई ≥85 μm; बाहिरी स्थायित्व 15 वर्ष भन्दा बढी।

VI। जडान विधिहरू

· प्राथमिक: बेभल वेल्डिंग, पूर्ण प्रवेश वेल्डिंग (निर्माणको लागि मुख्य आधार)।

· माध्यमिक: उच्च-शक्ति बोल्ट जडानहरू, सेल्फ-ट्यापिङ स्क्रू, रिभेटिङ्।

· रङ स्टिल शीट, एच-बीम र कोण स्टिल सहित विभिन्न स्टिल संरचनात्मक असेंबलीहरूसँग मिल्दो।

VII। उपयुक्त र निषेधित अनुप्रयोगहरू

उपयुक्त

औद्योगिक प्लान्टको बीम र स्तम्भ, पर्दा पर्खाल फ्रेमिङ, घेरा फ्रेमवर्क, रेलिंग र फेंसिंग, गोदाम र्याकिंग, उपकरण फ्रेम, ल्यान्डस्केप संरचना, र पूर्वनिर्मित इस्पात संरचना।

उपयुक्त छैन

उच्च-दबाव तरल ढुवानी, उच्च-तापमान/उच्च-दबाव पाइपिंग, र भारी-शुल्क उपकरणहरूको मुख्य संरचनाहरू गम्भीर प्रभाव वा उच्च-फ्रिक्वेन्सी थकानको विषय हो।
