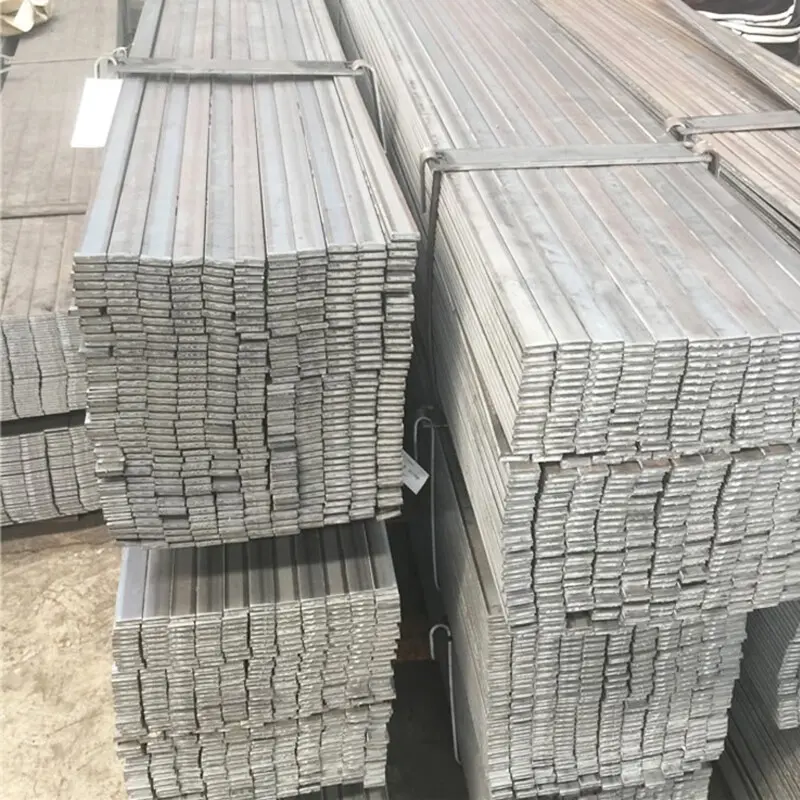

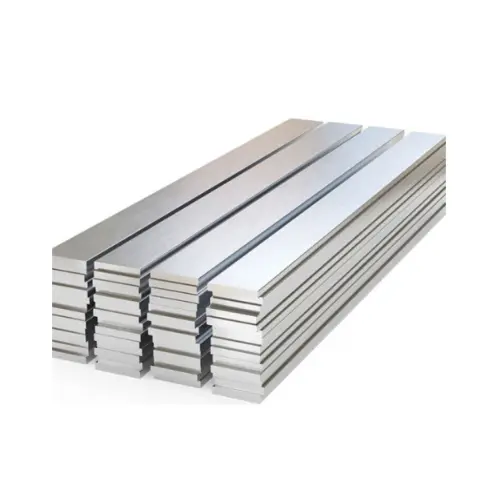

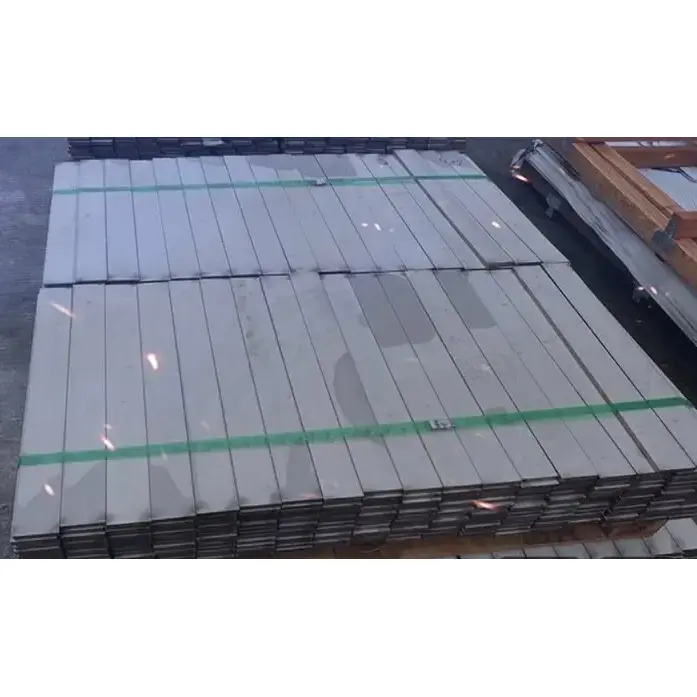

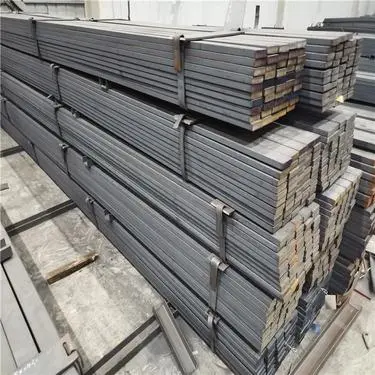

निर्माणका लागि हट रोल्ड फ्ल्याट स्टिल बारहरूमा गोलाकार किनारहरू भएको आयताकार क्रस-सेक्शन हुन्छ। तिनीहरू GB/T 704-2016 मानकको पालना गर्छन् र मुख्य रूपमा Q235B वा Q355B स्टिलबाट बनेका छन्। विशिष्टताहरू 6m, 9m, वा 12m को मानक लम्बाइको साथ, 12-300mm चौडाइ र 3-60mm मोटाईमा हुन्छन्।
1. क्रस-सेक्शन लामो, समतल आयताकार हो जहाँ चौडाइले मोटाई भन्दा बढी हुन्छ। यसले स्पष्ट लोड-बेयरिङ अक्षको साथ झुकाउने र पार्श्व कठोरताको लागि मध्यम प्रतिरोध प्रदान गर्दछ, यसलाई एकदिशात्मक भार, तनाव सम्बन्धहरू, र क्ल्याम्पिङ समावेश गर्ने अनुप्रयोगहरूको लागि आदर्श बनाउँछ।
2. सामान्यतया कार्बन संरचनात्मक इस्पातबाट बनेको, सामग्री एकसमान र कडा छ। यसले स्थिर र सानो गतिशील भारहरू अन्तर्गत स्थिर रूपमा प्रदर्शन गर्दछ र भंगुर फ्र्याक्चरको लागि प्रतिरोधी छ।
3. यसले यसको क्रस-सेक्शन र उच्च सामग्री उपयोग दक्षताको तुलनामा कम आत्म-वजन प्रदान गर्दछ; जब कनेक्टर वा तनाव सम्बन्धको रूपमा प्रयोग गरिन्छ, यसले प्रभावकारी रूपमा समग्र संरचनात्मक भार कम गर्दछ।
1. समतल सतहहरू र एकसमान किनाराहरूले उत्कृष्ट फिट सुनिश्चित गर्दछ, संरचनात्मक अवयवहरू विरुद्ध फ्लश स्थापनाको लागि अनुमति दिँदै। यो क्ल्याम्प, एज ब्यान्डिङ, सुदृढीकरण, र तनाव सम्बन्ध जस्ता अनुप्रयोगहरूको लागि उपयुक्त छ।
2. यसको पातलो प्रोफाइल र सरल आकारले लचिलो व्यवस्थाको लागि अनुमति दिन्छ, यसलाई अनियमित क्षेत्रहरू र कडा निर्माण ठाउँहरूमा अनुकूलनीय बनाउँछ।
3. मोड्युलर विशिष्टताहरूको विस्तृत दायरा-चौडाइ र मोटाईको विभिन्न संयोजनहरू प्रदान गर्दै-साइटमा अनुकूलनको लागि अनुमति दिन्छ र उच्च बहुमुखीता सुनिश्चित गर्दछ।
1. यसले तातो र चिसो प्रशोधनमा उत्कृष्ट प्रदर्शन देखाउँछ। यसलाई सजिलैसँग काट्न, ड्रिल गर्न, झुकाउन, घुमाउन, वेल्डेड, र जटिल मेसिनरीको आवश्यकता बिना स्ट्याम्प गर्न सकिन्छ। 2. विभिन्न जडान विधिहरू: मुख्य रूपमा ल्याप वेल्डिंग वा बट वेल्डिंग मार्फत जोडिएको छ, तर बोल्ट वा रिभेट्सले पनि जोड्न सकिन्छ; संयुक्त निर्माण सरल छ।
3. न्यूनतम सामग्री फोहोरको साथ आवश्यकता अनुसार लम्बाइ काट्न सकिन्छ; सानो वा अनियमित आकारको भागहरूको प्रशोधन सुविधाजनक छ।
1. जस्तै-रोल्ड हट-रोल्ड सतह मिल स्केल राख्छ; हट-डिप ग्याल्भेनाइजिङ, चिल्ड ग्याल्भेनाइजिङ, पेन्टिङ वा कालो बनाउने जस्ता उपचारहरू लागू गर्न सकिन्छ। एकपटक जंग प्रतिरोधको लागि उपचार गरेपछि, यो भित्री, बाहिरी, र आर्द्र वा खुला वातावरणको लागि उपयुक्त छ।
2. मेकानिकल गुणहरू **-20°C देखि 250°C** को मानक तापमान दायरा भित्र स्थिर रहन्छ, कुनै महत्त्वपूर्ण प्रदर्शन गिरावट बिना।
1. सरल उत्पादन प्रक्रियाहरू र ठूला-ठूला उत्पादनहरूले कम मूल्य र पर्याप्त स्टक उपलब्धतामा परिणाम दिन्छ, जसले यसलाई उच्च लागत-प्रभावी आधारभूत संरचनात्मक प्रोफाइल बनाउँछ।
2. तातो-रोल्ड फ्ल्याट स्टील र चिसो तानिएको फ्ल्याट स्टीलमा वर्गीकृत:
1. हट-रोल्ड प्रकार: सतहमा मिल स्केल सुविधाहरू; मध्यम आयामी परिशुद्धता; सामान्य ईन्जिनियरिङ् अनुप्रयोगहरूको लागि उपयुक्त।
2. कोल्ड-ड्रान प्रकार: उच्च आयामी सटीक र चिल्लो सतह समाप्त; सटीक विधानसभा र मेकानिकल घटक लागि उपयुक्त।
1. पार्श्व टोर्शन र पल्टाउने कमजोर प्रतिरोध; प्राथमिक लोड-बेयरिङ बीम वा आफ्नै स्तम्भहरूको रूपमा प्रयोगको लागि अनुपयुक्त; सामान्यतया सहायक अवयवको रूपमा प्रयोग गरिन्छ।
2. पातलो समतल स्टिल खण्डहरूमा स्थानीयकृत प्रभावको लागि कमजोर प्रतिरोध हुन्छ र अत्यधिक भार अन्तर्गत झुकाउने वा विकृतिको सम्भावना हुन्छ।
3. क्षरण सुरक्षा बिना विस्तारित अवधिको लागि बाहिर खुला छोडियो भने छिटो खिया लागि संवेदनशील।
1. इस्पात संरचनाहरूको लागि कम्पोनेन्ट जडान
हट-रोल्ड फ्ल्याट स्टिल बारहरूले टाई बारहरू, सुदृढीकरण प्लेटहरू, जडान प्लेटहरू, र स्टील बीमहरू, स्तम्भहरू, एच-बीमहरू, र वर्ग/आयताकार खोक्रो खण्डहरू बीचको स्टिफेनरहरूको रूपमा सेवा गर्न सक्छन्। तिनीहरू समग्र संरचनात्मक स्थिरता बढाउँछन् र इस्पात संरचना जोडहरूको लागि सामान्य सहायक सामग्री हुन्।
2. इम्बेडेड पार्ट्स र कम्पोनेन्टहरू
इम्बेडेड फ्लैट स्टील प्लेटहरू, इम्बेडेड टाई तत्वहरू, र ग्राउन्डिङ स्ट्रिपहरू बनाउन प्रयोग गरिन्छ; जग, पर्खाल र छत निर्माणका लागि इम्बेडेड कम्पोनेन्ट परियोजनाहरूमा व्यापक रूपमा लागू हुन्छ।
3. एन्क्लोजर र एज ट्रिमिङ सिस्टम
रंग-लेपित स्टील प्यानलहरू, पर्खालहरू, छतहरू, र ढोका/झ्यालहरू खोल्नको लागि किनारा ट्रिमिङ र र्यापिङको लागि प्रयोग गरिन्छ; दबाब स्ट्रिपहरू, किनारा-सील फ्रेमवर्कहरू, प्यानल संयुक्त कभर स्ट्रिपहरू, र सील/पानी-ब्लकिङ कम्पोनेन्टहरूका लागि पनि प्रयोग गरिन्छ। 4. पाइप र उपकरण सहायकहरू
पाइप क्ल्याम्पहरू, कन्ड्युट क्लिपहरू, कोष्ठक पट्टिहरू, उपकरणहरू फास्टनिङ ब्यान्डहरू, र लाइन-फिक्सिङ स्ट्रिपहरू; पाइप र केबलहरूको संगठित सुरक्षाको लागि प्रयोग गरिन्छ।
५. पावर र लाइटनिङ प्रोटेक्शन ग्राउन्डिङ
ग्राउन्डिङ फ्ल्याट बारहरू, बिजुली संरक्षण डाउन-कंडक्टरहरू, र भवनहरू, कारखानाहरू, विद्युत वितरण कोठाहरू, र विशेष उपकरणहरूका लागि इक्विपटेन्शियल बन्डिङ स्ट्रिपहरू; पावर उद्योग मापदण्ड अनुरूप सामग्री।
6. गार्डरेलहरू, ह्यान्ड्राइलहरू, र पैदल मार्गहरू/सीढीहरू
स्टेयर ट्रेड एज ट्रिम, रेलिङ सुदृढीकरण स्ट्रिपहरू, साधारण रेलिंग क्रसबारहरू, र एन्टी-स्लिप प्लेटफर्म स्ट्रिपहरू।
7. मेकानिकल र हार्डवेयर प्रशोधन
छाप लगाइएका भागहरू, साना उपकरण फ्रेमहरू, उपकरण सहायक उपकरणहरू, हार्डवेयर कम्पोनेन्टहरू, कृषि मेसिनरी भागहरू, र साना गैर-मानक भागहरूको अनुकूलन काट्ने/प्रशोधन।
8. नगरपालिका र निर्माण स्थल अस्थायी सुविधाहरू
होर्डिङ सुदृढीकरण, मचान सम्बन्धहरू, अस्थायी समर्थन फ्रेमहरू, र साइन आधार फ्रेमवर्कहरू।
1. स्टिल संरचना इन्जिनियरिङ्: औद्योगिक प्लान्टहरू, पूर्वनिर्मित भवनहरू, स्टिल छत, र भित्ता क्ल्याडिङ प्रणालीहरूका लागि सहायक सामग्रीहरू।
२. निर्माण M&E (मेकानिकल र इलेक्ट्रिकल): विद्युतीय लाइटनिङ प्रोटेक्शन ग्राउन्डिङ, प्लम्बिङ/HVAC पाइप सपोर्ट र कन्ड्युट फिक्सिङ सिस्टम।
3. पावर इन्जिनियरिङ्: सबस्टेशनहरू, वितरण कोठाहरू, र बाहिरी पावर सुविधाहरूको लागि ग्राउन्डिङ र प्रवाहकीय जडानहरू।
4. नगरपालिका र यातायात: सडक होर्डिङ, रेलिंग, बस आश्रय, र नगरपालिका परिदृश्य घटक।
5. मेसिनरी निर्माण: सामान्य उद्देश्यका उपकरण, निर्माण मेसिनरी, कृषि मेसिनरी, र हार्डवेयर घटक प्रशोधन।
6. जहाज निर्माण र पर्दा पर्खालहरू: जहाजका अवयवहरूको सुदृढीकरण, वास्तुकलाको पर्दा पर्खालको किनारा फिनिसिङ, र ढोका/विन्डो उप-फ्रेमहरू।
· हट-रोल्ड फ्लैट स्टील: उच्च स्टक उपलब्धता संग लागत प्रभावी; सामान्य इन्जिनियरिङ प्रयोगको लागि उपयुक्त, मुख्यतया संरचनात्मक सम्बन्धहरू, इम्बेडेड भागहरू, ग्राउन्डिङ, र क्ल्याडिङ एज फिनिसिङका लागि।
· चिसो तानिएको समतल स्टिल: सटीक आयामहरू र एक चिल्लो, सफा सतह फिनिश सुविधाहरू; सटीक मेसिनरीका लागि उपयुक्त, उच्च सौन्दर्य गुणस्तर आवश्यक पर्ने कम्पोनेन्टहरू, र सटीक असेंबली।
· हट-डिप जस्ती फ्ल्याट स्टील: जंग र खिया प्रतिरोधी; बाहिरी, खुला, वा आर्द्र वातावरण र बिजुली संरक्षण ग्राउन्डिङ परियोजनाहरूको लागि रुचाइएको। मुख्य प्रदर्शन प्यारामिटरहरू
मानकहरू: GB/T 704-2016 "हट-रोल्ड फ्ल्याट स्टील," GB/T 34374-2017 "कोल्ड-ड्रान फ्ल्याट स्टील"
|
सामग्री ग्रेड |
यील्ड स्ट्रेन्थ ReL (MPa) |
तन्य शक्ति Rm (MPa) |
फ्र्याक्चर पछि लम्बाइ |
आवेदन परिदृश्यहरू |
|
Q235B |
≥२३५ |
३७५–५०० |
≥२४% |
सामान्य इन्जिनियरिङ प्रयोग, टाई सदस्यहरू, किनारा ट्रिम, साधारण एम्बेडेड भागहरू, ग्राउन्डिङ प्लेटहरू |
|
Q355B |
≥३५५ |
470-630 |
≥21% |
भारी शुल्क सुदृढीकरण, लोड-असर जडान प्लेटहरू, मेकानिकल उपकरण फिटिंग |
सामान्य भौतिक प्यारामिटरहरू
घनत्व: 7.85 ग्राम/सेमी³
· लोचको मोड्युलस: 2.06 × 10⁵ MPa
· सञ्चालन तापमान: -20°C देखि 250°C
1. पदनाम विधि
चौडाई × मोटाई (मिमी); उदाहरणहरू: 50×5, 80×6
2. मुख्य आकार दायराहरू
· चौडाइ: 12-300 मिमी
· मोटाई: 3-60 मिमी
मानक लम्बाइ: 6m, 9m, 12m; अनुरोधमा कट-टु-लम्बाइ उपलब्ध छ
3. आयामी सहिष्णुता
· हट-रोल्ड फ्लैट स्टील: चौडाइ ±1.0 मिमी, मोटाई ± 0.5 मिमी
· चिसो तानिएको फ्लैट स्टील: उच्च परिशुद्धता; चौडाइ/मोटाई सहिष्णुता ≤ ±0.3 मिमी
4. सैद्धान्तिक वजन सूत्र
W (kg/m) = चौडाई (मिमी) × मोटाई (मिमी) × ०.००७८५
5. सामान्य निर्दिष्टीकरण र प्रति मिटर वजन
|
साइज (चौडाइ × मोटाई, मिमी) |
सैद्धान्तिक तौल (किग्रा/मि) |
मुख्य अनुप्रयोगहरू |
|
२०×३ |
0.471 |
सानो किनारा ट्रिम, झ्याल र ढोका मोल्डिंग, साधारण टाई बारहरू |
|
२५×३ |
0.589 |
सजावटी मोल्डिंग, पाइपलाइन फिक्सिंग भागहरू |
|
३०×३ |
0.707 |
सामान्य किनारा ट्रिम, छत मोल्डिंग, साना सुदृढीकरण भागहरू |
|
३०×४ |
0.942 |
भित्ता टाई बारहरू, सानो पाइप क्ल्याम्पहरू |
|
४०×४ |
1.256 |
नियमित समतल ग्राउन्डिङ स्टील, साधारण जडान प्लेटहरू |
|
40×5 |
1.570 |
मानक ग्राउन्डिङ स्ट्रिप्स, पाइप क्ल्याम्प, घेरा मोल्डिङ |
|
५० × ५ |
1.963 |
मुख्य फ्लैट ग्राउन्डिंग स्टील, इस्पात संरचना टाई स्ट्रिप्स |
|
५० × ६ |
2.355 |
भारी शुल्क टाई बार, उपकरण सुदृढीकरण स्ट्रिप्स |
|
६०×६ |
2.826 |
ठूला पाइप क्ल्याम्पहरू, बीम र स्तम्भ कडा पार्ने स्ट्रिपहरू |
|
८०×६ |
3.768 |
भारी जडान प्लेटहरू, फराकिलो सुदृढीकरण भागहरू |
|
८०×८ |
5.024 |
बाक्लो लोड-असर स्ट्रिपहरू, उपकरण आधारहरूको लागि सहायक प्लेटहरू |
|
100×8 |
6.280 |
फराकिलो भारी-भार कम्पोनेन्टहरू, ठूलो हुप फिटिंग |
1. समतल, विस्तारित क्रस-सेक्शन; राम्रो दिशाहीन झुकाउने प्रतिरोध प्रदान गर्दछ तर कम पार्श्व कठोरता। इन-प्लेन झुकाउने, तनाव, बाँध्ने, र क्ल्याम्पिंग अनुप्रयोगहरूको लागि उपयुक्त; उच्च टोक़ वा पार्श्व भारहरू स्वतन्त्र रूपमा सहनको लागि अनुपयुक्त।
2. कुनै महत्त्वपूर्ण तनाव एकाग्रता बिन्दुहरू बिना समान सामग्री संरचना; उत्कृष्ट चिसो झुकाउने र मुद्रांकन गुणहरू प्रदर्शन गर्दछ।
3. स्थिर कतरनी प्रदर्शन; ल्याप कनेक्टरहरू, वाटरस्टपहरू, र टाई बारहरूको रूपमा प्रयोगको लागि उपयुक्त।
|
श्रेणी |
गठन प्रक्रिया |
सटीक र सतह अवस्था |
कोर प्रदर्शन |
आवेदन परिदृश्यहरू |
|
हट रोल्ड फ्लैट स्टील |
तातो रोलिङ |
सतहमा अक्साइड स्केल, साधारण आयामी परिशुद्धता |
राम्रो कठोरता, उत्कृष्ट वेल्डेबिलिटी, उच्च लागत प्रदर्शन |
स्टिल संरचना टाई बारहरू, इम्बेडेड भागहरू, किनारा ट्रिमहरू, सामान्य ग्राउन्डिङ बारहरू, सामान्य निर्माण साइट प्रयोग |
|
कोल्ड ड्रन फ्लैट स्टील |
सटीक चिसो रेखाचित्र |
चिकनी उज्यालो सतह, सटीक आयाम |
उच्च सीधापन, तंग सहिष्णुता, राम्रो उपस्थिति |
सटीक मेसिनरी फिटिंग, सजावटी घटक, उच्च परिशुद्धता विधानसभा भागहरू |
|
हट-डिप जस्ती फ्ल्याट स्टील |
हट रोलिङ / चिसो रेखाचित्र + तातो डुबकी गैल्भेनाइजिंग |
समान जस्ता कोटिंग, विरोधी जंग गुण |
उत्कृष्ट जंग र मौसम प्रतिरोध, स्थिर विद्युत चालकता |
बाहिरी ग्राउन्डिङ, ओपन-एयर संरचनात्मक भागहरू, आर्द्र वातावरण, पावर इन्जिनियरिङ परियोजनाहरू |
1. कोल्ड-ब्यान्डिङ प्रदर्शन: कोठाको तापक्रममा 180° चिसो झुकाउन सक्षम छ, बन्डमा क्र्याक वा डेलामिनेशन बिना; साइटमा झुकाउने र आकार दिनको लागि उपयुक्त।
2. वेल्डिङ प्रदर्शन: कम कार्बन सामग्रीको कारण, यी हट-रोल्ड फ्लैट स्टिल बारहरू आर्क वेल्डिङ र ग्यास-शिल्ड वेल्डिंगको लागि उपयुक्त छन्; तिनीहरूले क्र्याक गर्न प्रतिरोधी बलियो वेल्डहरू उत्पादन गर्छन्।
3. मुद्रांकन / मुक्का: मुक्का र काट्न सजिलो; कम प्रशोधन कठिनाई; साना, अनियमित आकारका भागहरूको ठूलो उत्पादनको लागि उपयुक्त।
4. विद्युतीय चालकता: शुद्ध कार्बन स्टीलले राम्रो विद्युतीय चालकता प्रदान गर्दछ र बिजुली संरक्षण र ग्राउन्डिङ परियोजनाहरूको लागि एक मानक सामग्री हो।
1. आधार अवस्था: हट-रोल्ड "कालो" फिनिश (मिल स्केल); खिया लाग्ने सम्भावना; बाहिरी प्रयोगको लागि विरोधी जंग उपचार अनिवार्य छ।
2. सामान्य विरोधी जंग प्रक्रियाहरू र सन्दर्भ निर्दिष्टीकरणहरू
o हट-डिप ग्याल्वनाइजिंग: औसत जस्ता कोटिंग मोटाई ≥65μm; 12-18 वर्ष को बाहिरी सेवा जीवन।
o कोल्ड गैल्भेनाइजिंग / पेन्टिङ: जस्ता कोटिंग / पेन्ट फिल्मको मोटाई २०–४०μm; मुख्यतया भित्री वा सुख्खा वातावरणको लागि।
o ब्ल्याकनिंग / प्यासिभेशन: रस्ट रोकथाम मात्र (कुनै सजावटी समाप्त छैन); आन्तरिक मेकानिकल अवयवहरूको लागि प्रयोग गरिन्छ।
1. प्राथमिक: ल्याप वेल्डिङ, बट वेल्डिङ (स्टील संरचना र ग्राउन्डिङ परियोजनाहरूको लागि मानक)।
2. माध्यमिक: बोल्टिङ, riveting, क्लिप / क्ल्याम्प बन्धन।
उपयुक्त
स्टिल संरचना ब्रेसिङ/सुदृढीकरण, छत/भित्ता किनारा ट्रिम स्ट्रिपहरू, इम्बेडेड भागहरू, लाइटनिङ प्रोटेक्शन/ग्राउन्डिङ, पाइप क्ल्याम्प/ब्रेकेट, स्टेयर ह्यान्ड्राइल किनारा, साधारण रेलिंग, साना मेकानिकल हार्डवेयर पार्टहरू।
अनुपयुक्त
स्ट्यान्डअलोन प्राथमिक लोड-बेयरिङ बीमहरू वा स्तम्भहरू, उच्च-फ्रिक्वेन्सी वैकल्पिक प्रभावको अधीनमा, उच्च-दबाव लोड-असर गर्ने घटकहरू।
| चौडाइ (मिमी) |
मोटाई (मिमी) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| सैद्धान्तिक वजन ( k g / m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
