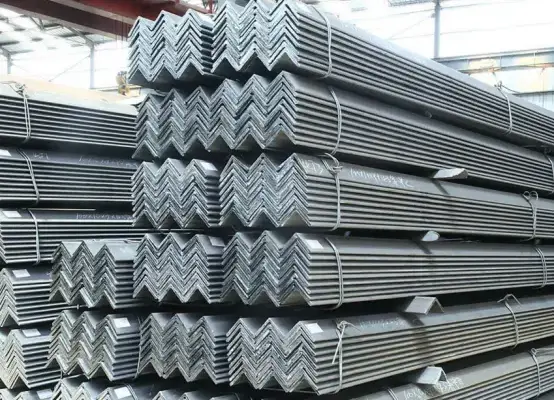

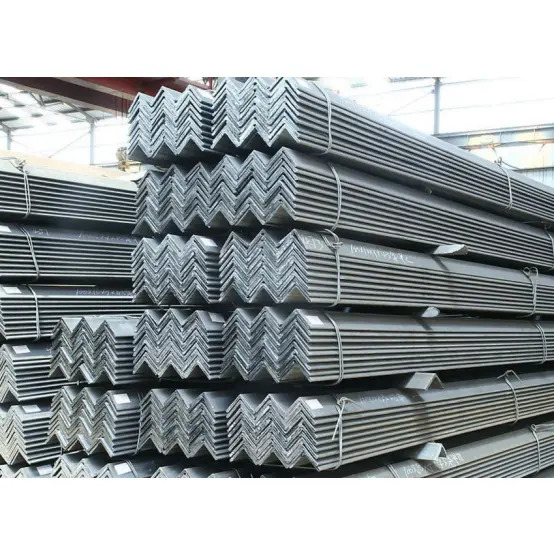

जस्ती संरचनात्मक स्टील कोण बारहरू हल्का, लागत-प्रभावी, र प्रशोधन गर्न र स्थापना गर्न सजिलो छन्। तिनीहरूको कम्प्याक्ट र बहुमुखी क्रस-सेक्शनहरूको साथ, तिनीहरू प्रायः संरचनात्मक जडानहरू, ब्रेसिङ, पर्लिन सुदृढीकरण, रेलिङहरू, समर्थनहरू, इम्बेडेड भागहरू, र विभिन्न सहायक कम्पोनेन्टहरूका लागि प्रयोग गरिन्छ। औद्योगिक सुविधाहरू, नगरपालिका परियोजनाहरू, इलेक्ट्रोमेकानिकल स्थापनाहरू, र गोदामहरूमा व्यापक रूपमा प्रयोग गरिन्छ, तिनीहरू इस्पात निर्माणमा उच्च-मात्राका सहायक सामग्री हुन्।
1. एल आकारको क्रस-सेक्शन; हल्का संरचना। तिनीहरू मुख्यतया अक्षीय बलहरू, कतरनी बलहरू, र स्थानीय झुकाउने क्षणहरूको सामना गर्छन्। तुलनात्मक रूपमा कम समग्र कठोरताको कारण, तिनीहरू मुख्य बीम वा स्तम्भहरू जस्ता कोर लोड-असर गर्ने घटकहरूको रूपमा प्रयोगको लागि उपयुक्त छैनन्।
2. हट-रोल्ड, एकल-टुक्रा निर्माणले कम अवशिष्ट तनाव र समान सामग्री गुणहरूमा परिणाम दिन्छ, तिनीहरूलाई क्र्याकिंग वा लोड अन्तर्गत विरूपण प्रतिरोधी बनाउँछ।
3. समान-खुट्टा कोणहरूले सममित लोड वितरण प्रदान गर्दछ, जबकि असमान-खुट्टा कोणहरूले बलको दिशामा आधारित लचिलो चयनको लागि अनुमति दिन्छ, विभिन्न स्थापना जोडहरू समायोजन गर्दछ।
1. विशिष्टता र मोडेल को फराकिलो दायरा; पर्याप्त बजार स्टक र विविध खरीद च्यानलहरू; कम मूल्य र कम समग्र लागत।
2. हल्का वजन, समग्र संरचनात्मक भार र आधार लागत कम गर्दै।
1. साइटमा लचिलो माध्यमिक प्रशोधनको लागि अनुमति दिँदै, काट्ने, पंचिंग, झुकाउने, वेल्डिंग र स्प्लिसिङ सीधा छन्।
2. कम्प्याक्ट साइजले ह्यान्डलिङ र लिफ्टिङलाई सजिलो बनाउँछ; बहुमुखी असेंबली विधिहरू (वेल्डिङ वा बोल्टिङ) उच्च निर्माण दक्षता सुनिश्चित गर्दछ।
3. लचिलो स्प्लिसिङ र संयोजन विकल्पहरू; धेरै बारहरू सँगै प्रयोग गर्दा समग्र लोड-असर क्षमता र स्थिरता बढाउन सक्छ।
1. हट-रोल्ड "ब्ल्याक" (मिल स्केल) अवस्थामा डेलिभर गरियो; रस्ट हटाउने, पेन्टिङ, र हट-डिप ग्याल्भेनाइजिङ जस्ता एन्टी-क्रोसन उपचारहरूसँग उपयुक्त; मानक इनडोर र बाहिरी वातावरणमा प्रयोगको लागि उपयुक्त। 2. उच्च बहुमुखी; विभिन्न सहायक कम्पोनेन्टहरू जस्तै कनेक्टरहरू, समर्थनहरू, संलग्न फ्रेमवर्कहरू, रेलिङहरू, र इम्बेडेड भागहरू बनाउनका लागि उपयुक्त।
तिनीहरूको क्रस-सेक्शनल आकारको कारण, तिनीहरूसँग झुकाउने र पार्श्व विस्थापनको लागि सीमित प्रतिरोध छ। तिनीहरू मुख्यतया सहायक लोड-असर, जडान, वा सुदृढीकरण घटकहरूको रूपमा सेवा गर्छन् र लामो-स्प्यान वा भारी-कर्तव्य अनुप्रयोगहरूमा प्रमुख भारहरूलाई समर्थन गर्न सक्दैनन्।
1. संयुक्त जडान र सुदृढीकरण: ग्याल्भेनाइज्ड स्ट्रक्चरल स्टिल कोण बारहरूले जडान प्लेटहरू, स्टिफेनरहरू, र प्राथमिक र माध्यमिक स्टिल सदस्यहरू (जस्तै बीम र स्तम्भहरू) बीचको स्प्लिस कम्पोनेन्टको रूपमा काम गर्दछ, संयुक्त अखण्डता बढाउँछ।
2. विभिन्न समर्थन र कोष्ठकहरू: पाइप समर्थनहरू, केबल ट्रे कोष्ठकहरू, उपकरण आधारहरू, उपयोगिता करिडोर समर्थनहरू, र छत समर्थनहरूको निर्माण।
3. एन्क्लोजर र फ्रेमवर्कहरू: औद्योगिक प्लान्टहरूका लागि भित्ता/छतको पर्लिनहरू, रङ-स्टील क्ल्याडिङका लागि फ्रेमवर्कहरू, विभाजन भित्ता फ्रेमिङ, र ढोका/विन्डो फ्रेमहरू।
४. रेलिङ, रेलिङ र भर्याङहरू: कारखानाको परिधिको फेंसिङ, सीढीको ह्यान्डरेलहरू, पैदल मार्ग रेलिङहरू, प्लेटफर्मको घेराहरू, र सीढीहरू पहुँचका लागि मुख्य कम्पोनेन्टहरू।
5. इम्बेडेड पार्ट्स र एन्करहरू: निर्माण एम्बेडेड पार्ट्स, बेस प्लेट कनेक्टरहरू, र भित्ता सम्बन्धहरू।
6. हल्का फ्रेम र अस्थायी सुविधाहरू: साधारण शेडहरू, निर्माण साइट होर्डिङ, अस्थायी समर्थनहरू, र मचान अवयवहरू।
7. इस्पात संरचना सुदृढीकरण: H-बीमहरू, च्यानल स्टील, I-बीमहरू, र अन्य संरचनात्मक सदस्यहरूको लागि सुदृढीकरण, बाँध, र पार्श्व समर्थन प्रदान गर्दै।
1. औद्योगिक भवनहरू: कारखाना, गोदामहरू, र कार्यशालाहरूमा उपकरण प्लेटफर्महरूको लागि समर्थन प्रणालीहरू, घेरा संरचनाहरू, र सहायक सामग्रीहरू।
2. नगरपालिका ईन्जिनियरिङ्: सडक रेलहरू, साइट होर्डिङ, बिलबोर्ड फ्रेमवर्क, नगरपालिका उपयोगिता लाइन समर्थन, र साना पैदल मार्गहरू।
3. M&E र HVAC: हावा नलिकाहरू, पानीका पाइपहरू, र पावर प्लान्टहरू, रासायनिक सुविधाहरू, र व्यावसायिक भवनहरूमा केबलहरूका लागि विशेष समर्थन र ह्याङ्गरहरू।
4. पूर्वनिर्मित र सिभिल भवनहरू: बहु-मंजिला स्टिल संरचनाहरू, मोड्युलर भवनहरू, र साधारण आवास एकाइहरूका लागि सहायक फ्रेमवर्कहरू।
5. गोदाम र रसद: हलुका शेल्फिङ, भण्डारण विभाजन र्याक, र भण्डारण यार्डहरूको लागि सुरक्षात्मक संरचना। ६. अन्य क्षेत्रहरू: निर्माण मेसिनरीका लागि सहायक संरचनाहरू, समुद्री सहायक सामग्रीहरू, कृषि मेसिनरी फ्रेमहरू, र विद्युत प्रसारण टावरहरूका लागि सहायक सदस्यहरू।
मानक: GB/T 706-2016 (जस्ती संरचनात्मक स्टील कोण बारहरू); बराबर-खुट्टा र असमान-खुट्टा कोणहरूमा वर्गीकृत।
|
सामग्री ग्रेड |
यील्ड स्ट्रेन्थ ReL (MPa) |
तन्य शक्ति Rm (MPa) |
फ्र्याक्चर पछि लम्बाई (%) |
आवेदन परिदृश्यहरू |
|
Q235B |
≥२३५ |
३७५–५०० |
≥२६ |
साधारण समर्थनहरू, रेलिङहरू, जडान भागहरू, अस्थायी भवनहरू |
|
Q355B |
≥३५५ |
470-630 |
≥21 |
भारी लोड समर्थन, बलियो सदस्य, ठूलो भार संग जोडिहरु |
लोचको मोड्युलस: 2.06 × 10⁵ MPa; कोठा-तापमान प्रभाव ऊर्जा ≥ 27 J।
1. वर्गीकरण र पदनाम

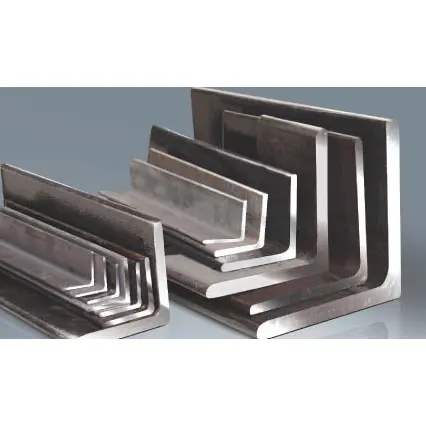

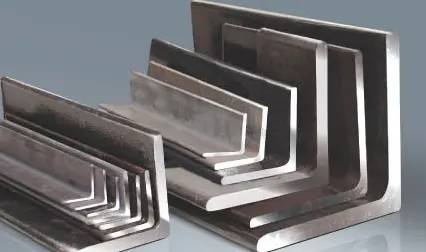

· बराबर-खुट्टा कोण: खुट्टा चौडाइ बराबर छन्; पदनाम: खुट्टा चौडाइ × खुट्टा मोटाई (जस्तै, ∠50 × 5)।
· असमान-खुट्टा कोण: खुट्टा चौडाइ फरक छ; पदनाम: लामो खुट्टा चौडाइ × छोटो खुट्टा चौडाइ × खुट्टा मोटाई (जस्तै, ∠63 × 40 × 5)।
२. साझा समान-खुट्टा कोण (इन्जिनियरिङमा मुख्य आधार)
· ∠25×3, ∠30×3, ∠40×4
· ∠50×4, ∠50×5
· ∠63×5, ∠70×6
· ∠80×6, ∠90×8, ∠100×10
3. साझा असमान खुट्टा कोणहरू
∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6
1. मानक निश्चित लम्बाइ: 6m, 9m, 12m; अनुकूलन काटन उपलब्ध; लम्बाइ सहिष्णुता ±5 मिमी।
2. आकार सहिष्णुता: वक्रता ≤ 2 मिमी प्रति मीटर; कुल वक्रता ≤ कुल लम्बाइको ०.२%; कुनै महत्त्वपूर्ण घुमाउरो।
1. एल आकारको खुला खण्ड; कम torsional र flexural कठोरता; अक्षीय बलहरू, कतरनी बलहरू, र स्थानीय झुकाउने क्षणहरूको प्रतिरोध गर्न उपयुक्त।
2. समान-खुट्टा कोणहरूले सममित लोडिङ सुविधा दिन्छ र प्राय: द्विदिशात्मक ब्रेसिङ वा सममित समर्थनहरूको लागि प्रयोग गरिन्छ; असमान-खुट्टा कोणहरू यूनिडायरेक्शनल लोडिङ जोडहरूको लागि उपयुक्त छन्।
3. एकल सदस्यको भार वहन क्षमता सीमित छ; सदस्यहरूलाई संयोजन वा समूहीकरणले समग्र कठोरता बढाउन सक्छ।
1. डेलिभरी अवस्था: हट-रोल्ड, कालो फिनिश (मिल स्केलको साथ)।
2. कार्यशीलता: काट्न, ड्रिल, वेल्ड, र मोड गर्न सजिलो; साइट निर्माण को लागी सुविधाजनक।
3. सतह सुरक्षा: खिया हटाउने र पेन्टिङ, हट-डिप ग्याल्भेनाइजिंग, वा पाउडर कोटिंग संग उपयुक्त; दुबै भित्री र बाहिरी वातावरणको लागि उपयुक्त।
1. लागू हुने तापक्रम दायरा: [mint]°C देखि [अधिकतम]°C
2. जंग प्रतिरोध: आधार सामग्रीमा अन्तर्निहित जंग प्रतिरोधको कमी छ; बाहिरी वा संक्षारक वातावरणको लागि सतह सुरक्षा अनिवार्य छ।
3. जडान विधिहरू: वेल्डिंग, मानक बोल्टिङ, वा जस्ती बोल्टिङ संग उपयुक्त।
|
उत्पादनको नाम |
विशिष्टता |
सैद्धान्तिक तौल (किग्रा/मि) |
विशिष्टता |
सैद्धान्तिक तौल (किग्रा/मि) |
|
कोण स्टील |
253 |
1.124 |
808 |
9.658 |
|
254 |
1.459 |
8010 |
11.874 |
|
|
303 |
1.373 |
908 |
10.946 |
|
|
304 |
1.786 |
9010 |
13.476 |
|
|
403 |
1.852 |
9012 |
15.94 |
|
|
404 |
2.422 |
1008 |
12.276 |
|
|
405 |
2.967 |
10010 |
15.12 |
|
|
503 |
2.332 |
10012 |
17.898 |
|
|
504 |
3.059 |
10014 |
20.611 |
|
|
505 |
3.77 |
10016 |
23.257 |
|
|
1107 |
11.928 |
|||
|
506 |
4.465 |
1108 |
13.532 |
|
|
605 |
4.57 |
11010 |
16.69 |
|
|
606 |
5.42 |
11012 |
19.782 |
|
|
634 |
3.907 |
11014 |
22.809 |
|
|
635 |
4.822 |
1258 |
15.504 |
|
|
636 |
5.721 |
12510 |
19.133 |
|
|
638 |
7.469 |
12512 |
22.696 |
|
|
705 |
5.397 |
12514 |
26.193 |
|
|
706 |
6.406 |
14010 |
21.488 |
|
|
707 |
7.398 |
14012 |
25.522 |
|
|
708 |
8.373 |
14014 |
29.49 |
|
|
755 |
5.818 |
16012 |
29.391 |
|
|
756 |
6.905 |
16014 |
33.987 |
|
|
757 |
7.976 |
16016 |
38.518 |
|
|
758 |
9.03 |
16018 |
48.63 |
|
|
7510 |
11.089 |
18018 |
48.634 |
|
|
806 |
7.736 |
20024 |
71.168 |
