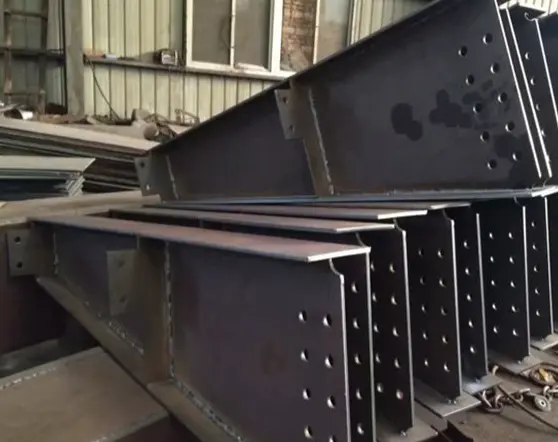

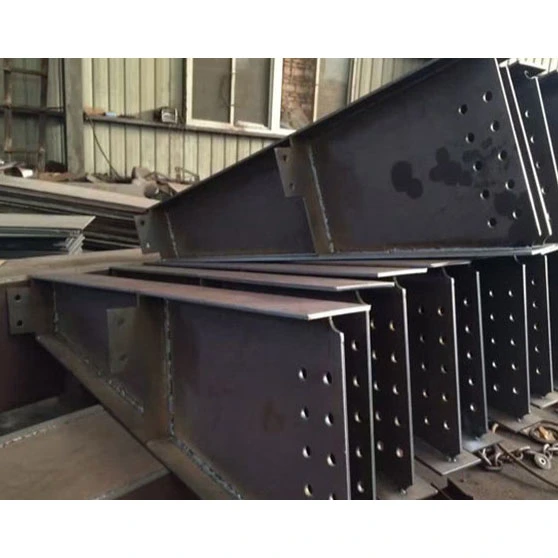

प्राथमिक लोड असर स्टील बीम

यी प्राथमिक लोड बेयरिङ स्टिल बीमहरू स्टिल फ्रेमवर्क भित्र ठाडो भारहरू स्थानान्तरण गर्न जिम्मेवार केन्द्रीय कम्पोनेन्टहरू हुन्। स्थानीयकृत वा वितरित भारहरू ह्यान्डल गर्ने माध्यमिक बीमहरू (जस्तै मानक I-बीमहरू वा च्यानल स्टिल) विपरीत, यी प्राथमिक बीमहरूले भुइँ डेकिंग, माध्यमिक बीमहरू, उपकरणहरू, र छतबाट केन्द्रित भारहरूलाई समर्थन गर्दछ, तिनीहरूलाई ठाडो स्टिल स्तम्भहरूमा स्थिर रूपमा स्थानान्तरण गर्दछ। उत्पादन लाइनमा तीन मुख्य कोटीहरू समावेश छन्- वेल्डेड एच-बीमहरू, भेरिएबल-सेक्शन एच-बीमहरू, र बक्स-सेक्शन बीमहरू—सबै स्टिल प्लेटहरूबाट बनाइएका डूब-आर्क वेल्डिङ प्रयोग गरी बनाइएका र व्यापक गैर-विनाशकारी परीक्षण (NDT) साथै बहु-स्टेज एन्टी-क्रोसन र फायरिङ उपचार-।

उत्पादन कोटि वर्गीकरण

1. तीन मुख्य बीम कोटिहरूको आवेदन दायरा

- स्थिर-खण्ड वेल्डेड एच-बीमहरू: बजारमा सबैभन्दा व्यापक रूपमा प्रयोग हुने प्राथमिक लोड बेयरिङ स्टिल बीमहरू; एकसमान क्रस-सेक्शन आयामहरू भर; छोटो निर्माण चक्र र मध्यम लागत; 6-24 मिटरको मानक फ्लोर स्प्यान्स र सामान्य कारखाना फ्लोर लोड आवश्यकताहरूको लागि उपयुक्त।

- चर-खण्ड H-बीमहरू: मध्य-स्प्यानमा गहिरो खण्डहरू र समर्थनहरूमा टेपर्ड खण्डहरू; छत झुकाउने क्षण वितरण संग पङ्क्तिबद्ध गर्न डिजाइन; विशेष गरी पोर्टल कठोर फ्रेम फ्याक्ट्री छतहरूको लागि अकुशल इस्पात प्रयोग कम गर्न।

- वेल्डेड बक्स बीमहरू: सन्तुलित द्वि-दिशात्मक टर्सनल कठोरताको साथ चार-पक्षीय बक्स क्रस-सेक्शन बन्द; अतिरिक्त-ठूलो स्प्यानहरू (24–36m), विलक्षण क्रेन लोडहरू, र उच्च-वृद्धि मेगा-फ्रेमहरूको लागि उपयुक्त; H-बीमहरूको कमजोर-अक्ष कठोरता सीमितताहरूलाई सम्बोधन गर्दछ।

2. सामान्य क्रस-सेक्शन विशिष्टता नियमहरू

- H-बीम विशिष्टता: H × B × tw × tf (क्रमशः बीम गहिराई, फ्ल्यान्ज चौडाइ, वेब मोटाई, र फ्ल्यान्ज मोटाई को प्रतिनिधित्व); बीम गहिराई दायरा: 300-2000mm।

- बक्स बीम विशिष्टता: B × H × t (क्रमशः खण्ड चौडाइ, खण्ड गहिराई, र बक्स भित्ता मोटाई प्रतिनिधित्व); पर्खाल मोटाई दायरा: 12-50mm।

- कारखाना-समाप्त खण्ड लम्बाइ: मानक लम्बाइ 9m र 12m; यो भन्दा बढी लम्बाइहरू खण्डहरूमा पूर्वनिर्मित हुन्छन् र साइटमा उचाइमा काटिएका/एकत्र हुन्छन्।

3. प्राथमिक सामग्रीहरूको लागि चयन मापदण्ड

- Q355B: मूलधारको उद्योग सामग्री; उत्पादन शक्ति सामान्य कार्बन स्टील भन्दा धेरै छ; 90% भारी-भार कारखाना र उच्च-वृद्धि मध्यवर्ती फ्लोरहरूको आवश्यकताहरू पूरा गर्दछ।

- Q235B: कम वृद्धि, हल्का लोड इनडोर मध्यवर्ती फ्लोरहरूमा सीमित (६ मिटर मुनिको स्प्यान्स); कम भार अनावश्यकता; बाहिरी प्रयोग सिफारिस गरिएको छैन।

- Q355NL: -20 डिग्री सेल्सियस वा कम तापक्रम भएको चिसो क्षेत्रहरूको लागि; चिसो अवस्थामा भंगुर फ्र्याक्चर रोक्न प्रमाणित कम-तापमान प्रभाव कठोरता छ।

मानकीकृत कारखाना-आपूर्ति कन्फिगरेसन

1. मुख्य बीम बडी कन्फिगरेसन

सबै मुख्य बीमहरू स्टिल प्लेट काट्ने, एसेम्बली र वेल्डिङ मार्फत बनाइएका हुन्छन्; हट-रोल्ड प्रोफाइलहरू परिमार्जनको लागि प्रयोग गरिँदैन। अतिरिक्त-लामो मुख्य गर्डरलाई यातायातको उचाइको सीमामा आधारित खण्डहरूमा काटिएको छ, वेल्ड बेभलहरू र बट-जोइन्ट भत्ताहरू ठूला आकारको राजमार्ग वा समुद्री यातायातसँग सम्बन्धित समस्याहरूबाट बच्न पूर्व-कन्फिगर गरिएको छ। साइटमा आइपुगेपछि, उच्च-उचाई पङ्क्तिबद्धता र विभाजन तुरुन्तै अगाडि बढ्न सक्छ।

2. बीम-स्तम्भ अन्त्यका लागि कडा जडान अवयवहरू

- बोल्ट गरिएको अन्त प्लेटहरू: प्लेटको मोटाई 18mm देखि 50mm सम्म हुन्छ (अधिकतम समर्थन प्रतिक्रिया बलको आधारमा गणना गरिएको); ग्रेड 10.9 उच्च-शक्ति बोल्टहरूको लागि पूर्व-ड्रिल गरिएको प्वालहरू। यो प्राथमिक फ्लोर बीमहरूको लागि सबैभन्दा सामान्य जडान विधि हो, साइटमा तातो काम (वेल्डिङ) को आवश्यकतालाई हटाउँदै।

- फुल-पेनिट्रेशन ग्रूभ वेल्डहरू: विशेष गरी उच्च-वृद्धि बक्स-सेक्शन प्राथमिक बीमहरूको लागि डिजाइन गरिएको; बेस मेटल बराबर बलको साथ बट जोइन्ट प्राप्त गर्न जाल र फ्ल्याङ्गहरूको दोहोरो-पक्षीय बेभलिंग समावेश गर्दछ, उच्च वृद्धि संरचनाहरूको लागि सिस्मिक कोड आवश्यकताहरू पूरा गर्दछ।

- समर्थन स्टिफेनरहरू (तेर्सो र ठाडो): प्राथमिक बीमहरूको लागि अनिवार्य संरचनात्मक घटकहरू; तिनीहरूले समर्थनमा वेबको कतरनी विकृतिलाई रोक्छन् र राष्ट्रिय संरचनात्मक मापदण्डहरूको पालना गर्दै बीमको छेउमा स्थानीय क्रसिंग वा पतन हुने जोखिमलाई हटाउँछन्।

3. बीम निकायहरूको लागि पार्श्व संरचनात्मक अवयवहरू

- मिड-स्प्यान ट्रान्सभर्स स्टिफेनरहरू: वेबको शियर बकलिंग विरूपणलाई दबाउनको लागि केन्द्रित उपकरण लोडको बिन्दुहरूमा वा शिखर मध्य-स्प्यान झुकाउने क्षणहरूमा राखिएको।

- माध्यमिक बीम कर्बेल/कोष्ठकहरू: विभिन्न दिशाहरूबाट माध्यमिक बीमहरूलाई समर्थन गर्न प्राथमिक बीमको दुवै छेउमा सममित रूपमा वेल्डेड, क्रस-आकार, विकर्ण, र अन्य जडान कन्फिगरेसनहरू समायोजन।

- उपयोगिता खोल्नका लागि सुदृढीकरण प्लेटहरू: MEP (मेकानिकल, इलेक्ट्रिकल, र प्लम्बिङ) लाइनहरूका लागि वेब ओपनिङको वरिपरि स्थापना गरिएको कुण्डलीय सुदृढीकरण प्लेटहरू क्रस-सेक्शनल लोड-बेयरिङ क्षमतामा कुनै कमी नहुने सुनिश्चित गर्न।

- शियर स्टडहरू: निर्दिष्टीकरणहरूले Φ16 र Φ19 समावेश गर्दछ; कम्पोजिट कंक्रीट भुइँ प्रणालीहरूमा प्राथमिक बीमहरूका लागि प्रयोग गरिएको स्टील र कंक्रीट बीचको सहयोगात्मक लोड-बेयरिङ सक्षम गर्न, जसले समग्र लोड-वाहक क्षमता बढाउँछ।

4. साइटमा निर्माण सामानहरू

- पूर्वनिर्मित लिफ्टिङ लगहरू: 5 टन भन्दा बढी तौलको प्राथमिक बीमहरूको दुवै छेउमा सममित रूपमा पूर्व-स्थापित; लिफ्टिङ मेकानिक्स गणनाहरू मार्फत प्रमाणित र सम्पूर्ण बीम एकाइको ठाडो लिफ्टिङको लागि डिजाइन गरिएको।

- अस्थायी जडान प्लेटहरू: विभाजित प्राथमिक बीमहरूको अस्थायी पङ्क्तिबद्धताको लागि प्रयोग गरिन्छ; 2mm भन्दा कम संयुक्त मिसाइलमेन्ट नियन्त्रण गर्दछ; पूरा भएपछि पीस गरेर हटाइयो।

5. एकीकृत विरोधी जंग र फायरप्रूफिंग उपचार

- खिया हटाउने प्रक्रिया: प्राथमिक लोड बेयरिङ स्टिल बीमहरू रोलिङ स्केल र लूज वेल्डिङ रस्ट हटाउन मानकीकृत Sa2.5 ग्रेड शट-ब्लास्टिङबाट गुज्रिन्छन्, इष्टतम पेन्ट फिल्म आसंजन सुनिश्चित गर्दै।

- बहु-तह कोटिंग प्रणाली: इपोक्सी जिंक-रिच प्राइमर + इपोक्सी माइकेसियस आइरन ऑक्साइड मध्यवर्ती कोट + पॉलीयुरेथेन टॉपकोट; 100-160 μm को कुल सुक्खा फिल्म मोटाई।

- आगो सुरक्षा उपचार: पातलो-फिल्म वा मोटो-फिल्म इन्ट्युमेसेन्ट फायर-रिटार्डन्ट कोटिंग्सको प्रयोग भवनको आगो प्रतिरोधी मूल्याङ्कनमा आधारित, 1, 2, वा 3 घण्टाको पूर्ण आगो प्रतिरोध अवधिलाई कभर गर्दै।

- तटीय वातावरण विकल्प: हट-डिप ग्याल्भेनाइजिंग (पूरा घटक); जस्ता कोटिंग मोटाई ≥85 μm लामो समय सम्म समुद्री नुन स्प्रे जंग सामना गर्न।

6. स्थापना सामान र उपभोग्य वस्तुहरू

मानक आपूर्तिमा ग्रेड 10.9 उच्च-शक्ति बोल्ट, नट, फ्ल्याट वाशर, र टेपर्ड वाशरहरू समावेश छन्; सबै उपभोग्य वस्तुहरूले इस्पात संरचना जडानहरूको लागि राष्ट्रिय मापदण्डहरूको पालना गर्दछ।

7. प्राथमिक बीम सम्मेलन को तीन मुख्य प्रकार

- फ्लोर एच-सेक्शन प्राइमरी बीम: एच-सेक्शन बडी + दुबै छेउमा बाक्लो एन्ड प्लेटहरू + बियरिंग स्टिफनरहरू + सेकेन्डरी बीम कोष्ठक + शीर्ष फ्ल्यान्ज शियर स्टडहरू + पूर्ण एन्टी-क्रोसन र आगो सुरक्षा उपचार।

- पोर्टल फ्रेम भेरिएबल-सेक्शन रूफ प्राइमरी बीम: भेरिएबल-सेक्शन एच-बीम + एन्ड प्लेटहरू + बेयरिङ स्टिफनरहरू + फ्ल्यान्ज पर्लिन क्लीट्स + एन्टी-कोरोसन उपचार।

- हेभी-ड्युटी बक्स-सेक्शन प्राथमिक बीम: बक्स-सेक्शन बडी + छेउमा पूर्ण-पेनेट्रेसन ग्रूभ वेल्डहरू + आन्तरिक र बाह्य कडा घण्टीहरू + साइड कोष्ठकहरू + बाक्लो अन्त बन्द प्लेटहरू।

8. कारखाना वितरण कागजात

मूल सामग्री गुणस्तर प्रमाणपत्रहरू, ग्रेड I वेल्डहरूको लागि 100% अल्ट्रासोनिक परीक्षण (UT) रिपोर्टहरू, आयामी निरीक्षण रिपोर्टहरू, र कम्पोनेन्ट कोटिंग/आईडी सूचीहरू।

यी प्राथमिक लोड असर स्टील बीमहरू प्रयोग गर्ने मुख्य फाइदाहरू के हुन्?

- उच्च भार वहन क्षमता; लामो-स्प्यान अनुप्रयोगहरूमा लामो-समय तनाव अन्तर्गत sagging वा प्लास्टिक विरूपण प्रतिरोधी।

- स्थिर भूकम्प र कम्प्रेसिभ प्रदर्शनको साथ उच्च समग्र फ्रेम कठोरता; मेजेनाइन स्तरहरूको लागि पर्याप्त सुरक्षा मार्जिन सुनिश्चित गर्दछ।

- पूर्णतया नियन्त्रण आयाम सटीकता संग कारखाना मा पूर्वनिर्मित; केवल अन-साइट बोल्टिङ आवश्यक छ, एक छोटो निर्माण चक्रको परिणामस्वरूप।

- कम्प्याक्ट बीम क्रस-सेक्शनले ठाडो ठाउँको खपत कम गर्छ, भित्री प्रयोगयोग्य ठाउँको संरक्षण गर्दछ।

- बहु-तह विरोधी जंग उपचार अनुरूप फायरप्रूफिंग संग संयुक्त इनडोर र बाहिरी अनुप्रयोगहरूको लागि 50 वर्ष भन्दा बढीको सेवा जीवन सुनिश्चित गर्दछ।

- अनुकूलन योग्य अवधि, खण्ड गहिराई, र बीम-स्तम्भ जडान प्रकारहरू; अनियमित आन्तरिक लेआउटहरूमा अनुकूलन योग्य।

प्रोफाइल विशेषताहरूको तुलना

1. संरचनात्मक लोड-बेयरिङ भिन्नताहरू

- मुख्य लोड-बेयरिंग स्टील बीम: अनुकूलन प्लेट मोटाई; 6-36m को स्प्यान्स कभर; समायोज्य द्वि-दिशात्मक टोर्सनल प्रतिरोध; सम्पूर्ण भुइँमा केन्द्रित भारहरूलाई समर्थन गर्दछ।

- आई-बीम र च्यानल स्टील: स्थिर हट-रोल्ड खण्डहरू परिमार्जन गर्न सकिँदैन; कमजोर अक्ष संग अपर्याप्त पार्श्व कठोरता; मात्र पृथक बिन्दु लोड समर्थन गर्दछ; अधिकतम अवधि 6 मिटरमा सीमित छ।

- सी-सेक्शनहरू र गोलाकार खोक्रो खण्डहरू: पातलो-पर्खाल, कमजोर भार क्षमताको साथ बन्द प्रोफाइलहरू; केवल ब्रेसिङ वा माध्यमिक फ्रेमिङका लागि उपयुक्त; प्राथमिक ठाडो लोड-बेयरिङ बीमहरूको रूपमा प्रयोगको लागि निषेधित।

2. जडान नोड भिन्नताहरू

- मुख्य लोड-बेयरिङ स्टिल बीमहरू: दुबै छेउमा धेरै कोष्ठकहरू (स्टिफेनरहरू) को बाक्लो वेल्डिङलाई समर्थन गर्दछ; बहु-कोण माध्यमिक बीम जडानहरू समायोजन गर्दछ; जटिल बीम-स्तम्भ जोइन्टहरूको लागि उपयुक्त।

- हट-रोल्ड खण्डहरू: फ्ल्याङ्गहरू ढलान भएका सतहहरू छन्, जसले व्यापक वेल्डिङ सम्पर्कलाई गाह्रो बनाउँछ; माध्यमिक बीम जडान बिन्दुहरूको घनत्व सीमित गर्दछ।

3. निर्माण र इस्पात उपयोग भिन्नताहरू

- मुख्य लोड-बेयरिंग स्टिल बीमहरू: चर-खण्ड डिजाइनहरूले प्लेट मोटाईलाई झुकाउने क्षण घटाउने क्रममा घटाउन अनुमति दिन्छ; ठ्याक्कै बर्बाद स्टील कम गर्दछ र समग्र लागत कम गर्दछ।

- हट-रोल्ड स्ट्रक्चरल स्टिल: ठूलो लोड-बेयरिङ सेफ्टी मार्जिनको साथ फिक्स्ड क्रस-सेक्शनल आयामहरू; छोटो अवधिको लागि कुशल तर लामो समयको लागि अत्यन्त महँगो।

4. इन्जिनियरिङ आवेदन दायराको सारांश

प्राथमिक लोड बेयरिङ स्टिल बीमले सम्पूर्ण भुइँ, छत र उपकरण प्लेटफर्महरूको लागि मुख्य लोड ट्रान्सफर ह्यान्डल गर्दछ; अन्य संरचनात्मक स्टिल कम्पोनेन्टहरूले माध्यमिक बीमहरू, समर्थनहरू, वा संलग्न फ्रेमिङको रूपमा सेवा गर्छन्—दुई कोटिहरू आदानप्रदानयोग्य छैनन्।

मानकीकृत अन्त-देखि-अन्त निर्माण प्रक्रिया

1. कच्चा माल निरीक्षण

मूल निर्माता सामग्री गुणस्तर प्रमाणपत्रहरू प्रमाणित गर्नुहोस्; लेमिनेशन वा वार्पिङको लागि निरीक्षण गर्नुहोस्; प्लेट लेभलिङ मेसिन प्रयोग गरी गैर-अनुपालित प्लेटहरू समतल गर्नुहोस्; फ्ल्याङ्गहरू, वेबहरू, स्टिफेनरहरू, र जडान प्लेटहरूका लागि काट्ने सूचीहरू उत्पन्न गर्न रेखाचित्रहरूको एकै साथ विश्लेषण गर्नुहोस्।

2. CNC काट्ने

CNC ज्वाला वा प्लाज्मा उपकरण प्रयोग गरेर प्लेटहरू काट्नुहोस्; प्राथमिक बीम स्प्लिस स्थानहरूमा एकसमान बेभलिंग लागू गर्नुहोस्; वेल्ड संकुचनको लागि 2-3 मिमी मार्जिनलाई अनुमति दिँदै चर-सेक्शन बीम वेबहरूको लागि प्रोफाइल काट्ने कार्य गर्नुहोस्।

3. जिग-आधारित असेंबली

- एच-आकारको प्राथमिक बीमहरू: एसेम्बली जिगहरूमा माथि र तल्लो फ्ल्याङ्गहरू सुरक्षित गर्नुहोस्; ठाडो रूपमा वेबहरू स्थापना गर्नुहोस्; वेब सेन्टरिङ र फ्ल्यान्ज लम्बवत स्थिति र पङ्क्तिबद्ध गर्न ट्याक वेल्डिंग प्रयोग गर्नुहोस्।

- बक्स-आकारको प्राथमिक बीमहरू: चारवटा प्लेटहरूलाई एसेम्बली जिग भित्र बन्द गर्नुहोस्; पूर्व-स्थापना र ट्याक-वेल्ड आन्तरिक डायाफ्राम; जोर्नीहरूमा प्लेट मिसाइलमेन्ट (अफसेट) नियन्त्रण गर्नुहोस्।

4. मुख्य सिमहरूको लागि स्वचालित जलमग्न आर्क वेल्डिंग (SAW)

- H-आकारको प्राथमिक बीमहरू: एकल-पक्षीय SAW प्रदर्शन गर्नुहोस्, त्यसपछि बीम फ्लिप गर्नुहोस् र जरा सफा गर्न एयर-आर्क गाउजिङ प्रयोग गर्नुहोस्; आन्तरिक वेल्ड दोषहरू हटाउन रिभर्स साइडमा पूर्ण-प्रवेश SAW पूरा गर्नुहोस्।

- बक्स-आकारको प्राथमिक बीमहरू: पहिले आन्तरिक डायाफ्राम फिलेट जोडहरू वेल्ड गर्नुहोस्, त्यसपछि बक्स खण्डको चार मुख्य अनुदैर्ध्य सीमहरू एकैसाथ वेल्ड गर्नुहोस्।

- गुणस्तर आवश्यकताहरू: सबै मुख्य बीम सिमहरूले ग्रेड I वेल्ड मापदण्डहरू पूरा गर्नुपर्छ; 100% अल्ट्रासोनिक परीक्षण (UT) पूरा भएपछि आवश्यक छ।

5. पोस्ट-वेल्ड तनाव सुधार र सीधा

फ्ल्यान्ज वक्रता र बीम स्वीप (पार्श्व झुकाउने) लाई सच्याउन हाइड्रोलिक स्ट्रेटिङ मेसिन प्रयोग गर्नुहोस्; अवशिष्ट वेल्डिंग तनाव कम; सुनिश्चित गर्नुहोस् कि बीम सीधापन सहिष्णुता आवश्यकताहरू पूरा गर्दछ।

6. सहायक अवयवहरूको संयोजन र वेल्डिङ

स्टिफेनर, कर्बेल र पर्लिन क्लीट्सका लागि रेखाचित्र अनुसार स्थानहरू ठीकसँग चिन्ह लगाउनुहोस्। साना कम्पोनेन्टहरू CO2 ग्यास-शिल्डेड वेल्डिङ प्रयोग गरेर बीममा वेल्डेड हुन्छन्; अन्तमा, अन्तिम जडान प्लेटहरू भेला हुन्छन् र पूर्ण रूपमा वेल्डेड हुन्छन्।

7. प्रेसिजन CNC होल ड्रिलिंग

सीएनसी ड्रिलिंग मेसिनहरू सबै अन्तिम प्लेटहरू र कोष्ठक जडान प्लेटहरूका लागि प्रयोग गरिन्छ बोल्ट प्वाल समाक्ष्यता सुनिश्चित गर्न र साइटमा रीमिङ वा पुन: कार्यको आवश्यकता हटाउन।

8. शियर स्टड वेल्डिङ

कम्पोजिट कंक्रीट फ्लोर स्ल्याबहरूलाई समर्थन गर्ने मुख्य बीमहरूका लागि, Φ16 र Φ19 शियर स्टडहरू वेल्ड गर्न विशेष स्टड वेल्डिङ मेसिनहरू प्रयोग गरिन्छ, स्टड ठाडोता विचलन 1° भित्र नियन्त्रण गरिन्छ।

9. समग्र फिनिशिङ र ग्राइन्डिङ

वेल्ड मोती र स्प्याटर burrs सम्पूर्ण बीम बाहिर भुइँमा छन्; वेब खोल्ने सुदृढीकरण क्षेत्रहरू र स्थानीयकृत सतह दोषहरू मर्मत गरिन्छ।

10. मानकीकृत एन्टी-क्रोसन र फायरप्रूफिंग अनुप्रयोग

Sa2.5 ग्रेडमा समग्र शट ब्लास्टिङ; सुक्खा फिल्म मोटाई प्रमाणीकरण संग प्राइमर, मध्यवर्ती कोट, र शीर्ष कोट को क्रमिक आवेदन; आगो प्रतिरोधी कोटिंग्स को आवेदन विशिष्ट क्षेत्रहरु को लागी आवश्यक आगो रेटिंग मा आधारित।

11. पहिचान, अन्तिम निरीक्षण, र भण्डारण

कम्पोनेन्ट आईडी नम्बरहरू र अक्ष/उचाइ चिन्हहरू लागू हुन्छन्; आयामी शुद्धता, त्रुटि पत्ता लगाउने रिपोर्टहरू, र सामग्री कागजातहरू प्रमाणित छन्; निरीक्षण पास गर्दा, कम्पोनेन्टहरू ढुवानीका लागि वाटरप्रूफ-प्याकेज गरिएका छन्।

कोर प्रदर्शन प्यारामिटरहरू

1. ज्यामितीय निर्माण सहिष्णुता

- किरण सीधापन: ≤L/1000

- फ्ल्यान्ज ठाडोता: ≤B/100

- क्रस-सेक्शनल आयामी विचलन: ±2 देखि 3 मिमी

- मानक समाप्त खण्ड लम्बाइ: 9m, 12m; अतिरिक्त-लामो कम्पोनेन्टहरू खण्डहरूमा पूर्वनिर्मित छन्।

2. आधार सामग्री मेकानिकल गुणहरू

3. क्रस-सेक्शनल स्ट्रक्चरल प्यारामिटरहरू

- एच-बीम: बलियो अक्षको बारेमा उत्कृष्ट लचिलो प्रदर्शन; कमजोर अक्षको बारेमा कम पार्श्व कठोरता (पार्श्व संयमको लागि भुइँ स्ल्याब र माध्यमिक बीमहरूमा निर्भर गर्दछ); स्टिल-कंक्रिट कम्पोजिट रिट्रोफिटिंग पछि लोड-वाहक क्षमता 35%-55% ले बढ्छ।

- बक्स बीम: सन्तुलित द्विदिशात्मक लचिलो र टोर्सनल प्रदर्शन; सनकी लोडिङ र पुल क्रेन मुख्य बीम अनुप्रयोगहरूको लागि उपयुक्त।

- हावा प्रतिरोध गुणांक: H-बीम 1.35, बक्स बीम 1.55।

- असर तनावको कारण स्थानीय वेब बकलिंग रोक्नको लागि केन्द्रित लोड बिन्दुहरूमा ट्रान्सभर्स स्टिफेनरहरू थप्नु पर्छ।

4. वेल्ड स्वीकृति प्यारामिटरहरू

- मुख्य गर्डर बट जोडहरू र महत्वपूर्ण असर वेल्डहरू: ग्रेड I वेल्डहरू, 100% अल्ट्रासोनिक परीक्षण (UT)

- स्टिफनर र कोष्ठक फिलेट वेल्डहरू: ग्रेड II वेल्डहरू, 20% अनियमित अल्ट्रासोनिक परीक्षण (UT)

5. एन्टी-जंग र फायरप्रूफिंग प्यारामिटरहरू

- खिया हटाउने ग्रेड: Sa2.5

- पेन्ट ड्राई फिल्म मोटाई: 100-160 μm

- आगो प्रतिरोध अवधि: 1h, 2h, 3h

- हट-डिप गैल्वनाइजिंग जस्ता मोटाई: ≥85 μm

6. जडान प्यारामिटरहरू

- बीम देखि स्तम्भ जडान बोल्ट: ग्रेड 10.9 उच्च-शक्ति बोल्ट

- अन्तिम प्लेट मोटाई: 18-50 मिमी

- शियर स्टड विनिर्देशहरू: Φ16, Φ19; सामाग्री: ML15

HAISHENG छनौट गर्ने फाइदाहरू

- पूर्ण रूपमा इन-हाउस प्रशोधन: स्टिल प्लेट काट्ने, जलमग्न आर्क वेल्डिङ, र त्रुटि पत्ता लगाउनको लागि स्वामित्व उत्पादन लाइनहरू; कुनै आउटसोर्सिङ छैन, नियन्त्रण योग्य आयाम र वेल्ड गुणस्तर सुनिश्चित गर्दै।

- अनुरूप क्रस-बोर्डर डेलिभरी: विदेशी ईन्जिनियरिङ् सुपरिवेक्षण र भन्सार अडिटहरूको लागि आवश्यकताहरू पूरा गर्न पूर्ण अंग्रेजी निरीक्षण रिपोर्टहरू र भन्सार क्लियरेन्स कागजातहरूको एक साथ डेलिभरी।

- ओभरसाइज यातायात समाधानहरू: सीमापार यातायात सीमितताहरू पार गर्दै, अतिरिक्त-लामो मुख्य गर्डरहरूको खण्डीय पूर्वनिर्मित र साइटमा स्प्लिसिङको लागि पूर्ण निर्माण रेखाचित्रहरूको प्रावधान।

- नि: शुल्क प्राविधिक प्रमाणिकरण: संरचनात्मक डिजाइन जोखिमहरू कम गर्न मुख्य गर्डर स्प्यान, लोड, र जडान चयनको पूर्व-बिक्री प्रमाणिकरण।

FAQs

Q1: म H-सेक्शन र बक्स-सेक्शन मुख्य गर्डरहरू बीच कसरी छनौट गर्छु?

A: यूनिडायरेक्शनल ठाडो भारहरू सहित 24 मिटर मुनिको स्प्यानको लागि H-सेक्शन गर्डरहरू प्रयोग गर्नुहोस्; 24m भन्दा बढी स्प्यानहरू, द्विदिशात्मक सनकी भारहरू, वा पारस्परिक क्रेन लोडहरूका लागि बक्स-सेक्शन गर्डरहरू प्रयोग गर्नुहोस्।

Q2: के मुख्य गर्डर वेबमा ओपनिङ काट्दा संरचनात्मक सुरक्षालाई असर गर्छ?

A: चोटी बेन्डिङ पल बिन्दुहरू बाहेक अन्य स्थानहरूमा खोलिएका खुल्लाहरू—जब कुण्डाकार स्टिफनिङ प्लेटहरूद्वारा सुदृढ बनाइन्छ—लोड वहन गर्ने क्षमतामा सम्झौता नगर्नुहोस्; यद्यपि, मध्य-स्पेनमा उच्च झुकाउने-मोमेन्ट जोनहरूमा मनमानी खोल्न निषेध गरिएको छ।

Q3: के प्राथमिक लोड असर गर्ने स्टिल बीमहरूको लागि आगो प्रतिरोधी कोटिंग पछिको चरणमा साइटमा लागू गर्न सकिन्छ?

A: आवेदन या त कारखाना पूर्व कोटिंग वा साइट कोटिंग मार्फत गर्न सकिन्छ; फ्याक्ट्री कोटिंगले समान फिल्म मोटाई सुनिश्चित गर्दछ र सामान्यतया विदेशी परियोजनाहरूको समय तालिका आवश्यकताहरूसँग राम्रो पङ्क्तिबद्ध गर्दछ।
