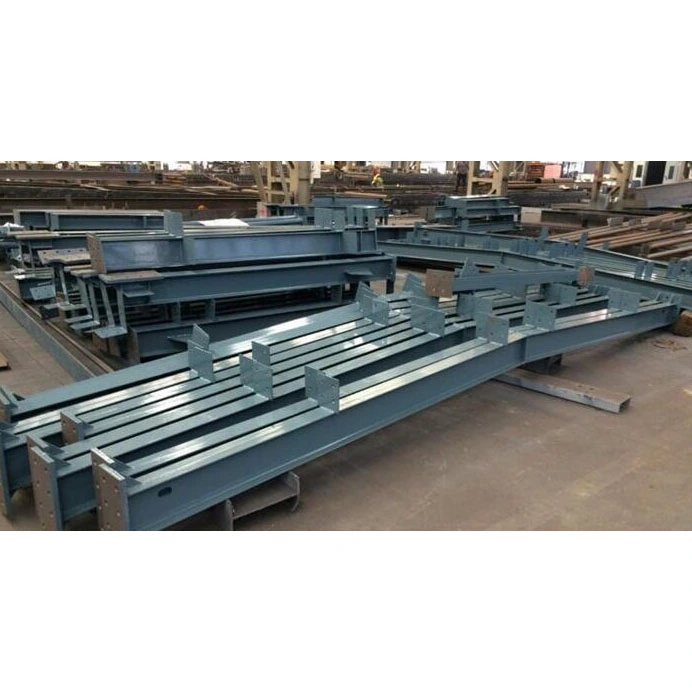

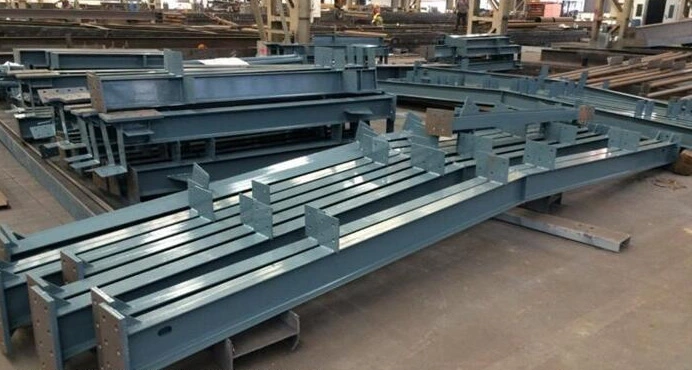

हेभी ड्यूटी एच खण्ड स्टिल बीम स्टील निर्माणमा सबैभन्दा व्यापक रूपमा प्रयोग हुने तेर्सो लोड-असर गर्ने कम्पोनेन्टहरू हुन्। I-बीमहरू, बक्स बीमहरू, वा गोलाकार खोक्रो खण्डहरू विपरीत - जसमा अन्तर्निहित संरचनात्मक सीमाहरू छन् - H-बीमहरूले फरक फ्ल्यान्ज-र-वेब क्रस-सेक्शनल डिजाइन मार्फत लोड वितरणलाई अनुकूलन गर्दछ।
HAISHENG ले एक दोहोरो-उत्पादन मोडेल प्रयोग गर्दछ जुन हट-रोल्ड सामूहिक उत्पादनलाई वेल्डेड प्लेट फेब्रिकेसनको साथ संयोजन गर्दछ, मानक स्टक वस्तुहरूदेखि कस्टम हेभी-ड्युटी र चर-सेक्शन बीमहरू सम्म सबै कुराको लागि खानपान। हाम्रा उत्पादनहरू पूर्ण रूपमा पूर्वनिर्मित आइपुग्छन् — एन्ड-प्लेट वेल्डिङ, स्टिफेनर एसेम्बली, Sa2.5-ग्रेड शट ब्लास्टिङ, र बहु-तह कोटिंग — साइटमा परिष्करणको आवश्यकतालाई हटाउँदै। तिनीहरू विदेशी परियोजनाहरूका लागि तीन प्रमुख खरिद चुनौतीहरूलाई प्रभावकारी रूपमा सम्बोधन गर्दै, तत्काल फहराउन र जडानको लागि तयार छन्: साइटमा वेल्डरको अभाव, कडा निर्माण कार्यतालिका, र भविष्यका संरचनात्मक परिमार्जनहरूमा कठिनाइहरू। तिनीहरू भुइँको मुख्य बीमहरू र छानाको कठोर फ्रेम बीमहरूको लागि इष्टतम विकल्प हुन्।
- हट-रोल्ड एच-बीमहरू: स्टिल मिलमा एकल हट-रोलिङ प्रक्रिया मार्फत बनाइएका मानक प्रोफाइलहरू, निश्चित आयामहरू र कडा सहिष्णुताहरू देखाउँदै। फाइदाहरूमा द्रुत डेलिभरी, कम इकाई लागत, र अवशिष्ट वेल्डिंग तनावको अभाव समावेश छ। यद्यपि, तिनीहरूले लम्बाइमा आधारित काट्ने अनुमति दिन्छन् (क्रस-सेक्शनल आयामहरू परिमार्जन गर्न सकिँदैन) र स्प्यान ≤18m र परम्परागत भारहरू भएका मानक औद्योगिक प्लान्ट सेकेन्डरी बीमहरूको लागि सबैभन्दा उपयुक्त छन्।
- वेल्डेड एच-बीमहरू: स्वचालित जलमग्न-चाप वेल्डिंग प्रयोग गरेर छुट्टै वेब र फ्ल्यान्ज प्लेटहरू जम्मा गरेर निर्मित; सबै प्यारामिटरहरू—जस्तै खण्डको उचाइ, फ्ल्यान्ज चौडाइ, र प्लेट मोटाई—पूरै अनुकूलन योग्य छन्। वेरिएबल-सेक्शन बीमहरू (टेपरेड बीमहरू) उत्पादन गर्न सक्षम, तिनीहरू स्प्यान्स > 18m, भारी क्रेन भार, र जटिल पोर्टल फ्रेम छत संरचनाहरू समावेश गर्ने गैर-मानक परियोजनाहरूको लागि मुख्यधारा विकल्प हुन्।
- लेबलिङ सूत्र: H×B×tw×tf (अस्पष्टता बिना उद्योगमा विश्वव्यापी रूपमा बुझिन्छ; विश्वव्यापी रेखाचित्र समीक्षा मापदण्डहरूसँग उपयुक्त)
- प्यारामिटर परिभाषा: H = कुल बीम उचाइ; B = बाहिरी चौडाइ फ्ल्यान्ज; tw = वेब मोटाई; tf = flange मोटाई
- उदाहरण: H600×200×10×16 ले 600mm को बीम उचाइ, 200mm को फ्ल्यान्ज चौडाइ, 10mm को वेब मोटाई, र 16mm को flange मोटाईलाई संकेत गर्दछ।
- मानक परिवेश अवस्थाहरू: Q235B, Q355B (ग्लोबल इनडोर र शीतोष्ण बाहिरी परियोजनाहरूको 90% कभर गर्दछ)
- कम-तापमान/अल्पाइन अवस्थाहरू: Q355NL अनिवार्य (भंगुर फ्र्याक्चर रोक्नको लागि -20 डिग्री सेल्सियसमा प्रभाव कठोरताको लागि प्रमाणित; उत्तरी यूरोप, रूस, र भित्री मंगोलियामा परियोजनाहरूको लागि आवश्यक)
- स्थिर क्रस-सेक्शन स्ट्रेट बीमहरू: भारी शुल्क एच खण्ड स्टिल बीमहरू एकसमान आयामहरू भर; बहु-कथा फ्रेम र उपकरण प्लेटफार्महरूमा प्राथमिक र माध्यमिक बीमहरूको लागि प्रयोग गरिन्छ।
- चर क्रस-सेक्शन टेपर्ड बीमहरू: मध्य-स्प्यान र टेपर्ड छेउमा ठूलो उचाइ; समर्थन झुकाउने क्षणहरू कम गर्न र स्टील बचत गर्न पोर्टल कठोर फ्रेम कारखाना छतहरूको लागि विशेष रूपमा डिजाइन गरिएको।
- अतिरिक्त-लामो स्प्लिस्ड बीमहरू: 12 मिटर भन्दा बढी लम्बाइका लागि खण्डहरूमा पूर्वनिर्मित; ग्रेड I वेल्डको साथ साइटमा स्प्लिसिङको लागि पूर्व-तयार बट-वेल्ड बेभल्स समावेश गर्दछ।
- बोल्ट गरिएको अन्त प्लेटहरू: मोटाई 16-40 मिमी; समर्थन प्रतिक्रिया बलहरूमा आधारित चयन; उच्च-बल बोल्टहरूको लागि पूर्व-ड्रिल गरिएको; 90% कठोर बीम-देखि-स्तम्भ जडानहरूको लागि रुचाइएको छनोट (साइटमा कुनै तातो काम आवश्यक छैन)।
- वेल्डेड बेभल समाप्तहरू: फ्ल्याङ्गहरू र जालहरूको दुवै छेउमा V-आकारको बेभलहरू; उच्च-वृद्धि मेगा-फ्रेमहरूको लागि प्रयोग गरिन्छ जुन साइटमा पूर्ण-प्रवेश वेल्डिंग आवश्यक हुन्छ।
- ट्रान्सभर्स स्टिफेनरहरू समर्थन गर्नुहोस्: बीम समर्थनहरूमा पीक शियर जोनहरूमा मानक सुविधा; असर लोड अन्तर्गत स्थानीय वेब बकलिंग / पतन रोक्छ; राष्ट्रिय संरचनात्मक मापदण्ड अन्तर्गत अनिवार्य।
- मिड-स्प्यान ट्रान्सभर्स स्टिफेनरहरू: वेब शियर बकलिंगलाई दबाउनको लागि केन्द्रित उपकरण लोड र ठाडो क्रेन लोडको बिन्दुहरूमा राखिएको।
माध्यमिक बीम कर्बेल जडान प्लेटहरू: साइटमा ड्रिलिंग वा काट्ने आवश्यकतालाई हटाउँदै माध्यमिक बीमहरूसँग पिन गरिएको जडानहरूको लागि मुख्य बीम वेबमा पूर्वनिर्मित र वेल्डेड।
उपयोगिता खोल्ने सुदृढीकरण प्लेटहरू: कटआउटहरूको कारणले हुने संरचनात्मक क्षमतामा कमीलाई रोक्नको लागि वेब ओपनिंग (प्लम्बिंग, इलेक्ट्रिकल, फायर प्रोटेक्शन) को लागि कुण्डाकार सुदृढीकरण।
पूर्वनिर्मित लिफ्टिङ लगहरू: 3 टन भन्दा बढी तौलको लामो-स्प्यान बीमहरूको लागि कारखानामा पूर्व-स्थापित; फहराउने संरचनात्मक गणनाहरू पूरा गर्न डिजाइन गरिएको; लिफ्टिङ लगहरूको साइटमा तदर्थ वेल्डिङ निषेधित छ।
अस्थायी पोजिसनिङ क्लीट्स: बहु-खण्ड बीमहरूको साइट असेंबलीको समयमा पङ्क्तिबद्धताको लागि प्रयोग गरिन्छ; सतह चिल्लोपन सुनिश्चित गर्न पूरा भएपछि ग्राउन्ड अफ।
सामान्य इनडोर प्रयोग: Sa2.5 शट-ब्लास्टिंग + epoxy जिंक-रिच प्राइमर + माइकेसियस आइरन ऑक्साइड मध्यवर्ती कोट + पॉलीयुरेथेन टॉपकोट; सुक्खा फिल्म मोटाई: 80-120 μm।
आगो-मूल्याङ्कन गरिएका क्षेत्रहरू: 1-घण्टा, 2-घण्टा, वा 3-घण्टा आगो सुरक्षा निरीक्षण आवश्यकताहरू पूरा गर्न पातलो-फिल्म वा मोटो-फिल्म इन्टुमेसेन्ट आगो-प्रतिरोधी कोटिंग्सको अतिरिक्त अनुप्रयोग।
तटीय/रासायनिक संक्षारक क्षेत्रहरू: हट-डिप ग्याल्वनाइजिंगले पेन्ट प्रणालीलाई प्रतिस्थापन गर्दछ; जस्ता कोटिंग मोटाई ≥85 μm; नुन स्प्रे जंग प्रतिरोध> 18 वर्ष।
उपभोग्य वस्तुहरू: ग्रेड 8.8 र 10.9 उच्च-शक्ति बोल्टहरू, फ्ल्याट वासरहरू, र बेभल्ड वाशरहरू; माध्यमिक खरीदको आवश्यकतालाई हटाउँदै अन्तिम-प्लेट प्वालहरू मिलाउनको लागि आकार।
निरीक्षण कागजातहरू: मूल सामग्री गुणस्तर प्रमाणपत्रहरू, ग्रेड 1 वेल्डहरूका लागि 100% अल्ट्रासोनिक परीक्षण (UT) रिपोर्टहरू, 3D आयामी प्रमाणिकरण रेकर्डहरू, र कम्पोनेन्ट अद्वितीय आईडी लगहरू; सबै कागजातहरू विदेशी भन्सार निकासी र मालिकको आन्तरिक अडिटहरूको लागि उपयुक्त छन्।
फ्ल्याङ्गहरू माथि र तल्लो किनारहरूमा केन्द्रित हुन्छन् जहाँ झुकाउने तनाव उच्चतम हुन्छ; बलियो अक्षको बारेमा खण्ड मोडुलस उही तौलको I-बीम भन्दा धेरै टाढा छ। लोड प्रमाणिकरणले प्रमाणित गर्छ कि मानक 15m-स्प्यान छत बीमहरूको लामो-समयको ठाडो विक्षेपन L/400 सीमा भन्दा कम रहन्छ, सामान्य पोस्ट-निर्माण समस्याहरू जस्तै छत purlin विकृति, वाटरप्रूफिंग झिल्ली च्यातने, र छत चुहावट रोक्न।
बराबर भार वहन गर्ने क्षमताको बक्स बीमको तुलनामा, स्व-तौल 22%–30% ले घटाइन्छ, जसले गर्दा स्टिल स्तम्भहरू र फाउन्डेसनहरूमा प्रसारित ठाडो भार कम हुन्छ। सुदृढीकरण स्टील, कंक्रीट, र मार्थवर्क उत्खनन को लागी लागत लाई सीधा कम गर्दै, पृथक फुटिंग आयामहरू विस्तार गर्न आवश्यक छैन; यसले प्रणालीलाई पुरानो औद्योगिक सुविधाहरूको सुदृढीकरण र नवीकरणको लागि अत्यधिक उपयुक्त बनाउँछ।
बोल्ट गरिएको एच-बीमहरूको निर्माणको 95% कारखानामा पूरा भयो; साइटमा काम फहराउने र बोल्टिङमा सीमित छ, प्रति दिन 8-12 बीम-स्तम्भ बेहरू स्थापना गर्न अनुमति दिँदै। प्रमाणित उच्च-दबाव वेल्डरहरू आवश्यक नपर्ने हुनाले, प्रणालीले वेल्डरको अभाव र दक्षिणपूर्व एशिया र अफ्रिकाका विदेशी साइटहरूमा प्रायः सामना गर्ने उच्च श्रम लागतहरूको समस्याहरूलाई प्रभावकारी रूपमा सम्बोधन गर्दछ।
अवशिष्ट वेल्डिङ तनावहरू हाइड्रोलिक स्ट्रेटनिङ मार्फत पूर्ण रूपमा हटाइन्छ, जसले संरचनालाई बलियो हावाबाट ओभरहेड क्रेन र चक्रीय पार्श्व भारहरूको पारस्परिक आन्दोलनको सामना गर्न सक्षम पार्छ। भूकम्पको तीव्रता 8 क्षेत्रहरूमा कुनै अतिरिक्त पार्श्व ब्रेसिङ आवश्यक छैन, र संरचनात्मक थकान जीवनले 50-वर्ष डिजाइन सेवा जीवन आवश्यकता पूरा गर्दछ।
ओपन-वेब डिजाइनले भित्री एन्टी-कोरोसन कोटिंगमा सम्झौता नगरी उपकरण समर्थन, नयाँ पाइपिङ वा संरचनात्मक ओपनिङहरू स्थापना गर्न अनुमति दिँदै, बन्द गुफाहरू बेवास्ता गर्छ। यसले बक्स बीमहरू (जसमा आन्तरिक पहुँचको कमी छ) र गोलाकार खोक्रो खण्डहरू (जहाँ काट्ने ओपनिङले एन्टी-क्रोसन अखण्डतामा सम्झौता गर्छ) मा महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ, परिणामस्वरूप भविष्यका परिमार्जनहरू र विस्तारहरूको लागतमा 60% भन्दा बढीको कमी हुन्छ।
मानक हट-रोल्ड बीमहरू 3 दिन भित्र ढुवानीका लागि उपलब्ध छन्, जबकि अनुकूलन वेल्डेड भ्यारीएबल-सेक्शन बीमहरू 12-18 कार्य दिनहरूमा डेलिभर हुन्छन्। उत्पादन विधिहरू लचिलो रूपमा परियोजना अत्यावश्यकताको आधारमा स्विच गर्न सकिन्छ, समय तालिका ढिलाइसँग सम्बन्धित दण्डबाट बच्न मद्दत गर्दै।
- बनाम I-बीमहरू: I-बीमहरूले झुकाएको भित्री फ्ल्यान्ज सतहहरू देखाउँछन्, जसले गर्दा किनारहरूमा बर्बाद सामग्री र कमजोर अक्षको साथ पार्श्व अस्थिरताको उच्च संवेदनशीलता हुन्छ; यसको विपरित, एच-बीमहरूमा समानान्तर भित्री र बाहिरी फ्ल्यान्ज सतहहरू हुन्छन्, जसले सामग्रीको उपयोगलाई 17% ले सुधार गर्छ र पर्लिनहरूलाई सिधै फ्ल्याङ्गहरूमा राख्न अनुमति दिन्छ।
- बनाम बक्स बीमहरू: बक्स बीमहरूले सन्तुलित द्वि-दिशात्मक कठोरता प्रदान गर्दछ तर खिया हटाउनको लागि अत्यधिक आत्म-तौल र दुर्गम आन्तरिक गुफाहरूबाट पीडित हुन्छन्; एच-बीमहरू फरक बलियो र कमजोर अक्षहरू छन्, जसले एकातिर कठोरताको लक्षित सुदृढीकरण र 35% द्वारा लागत घटाउन अनुमति दिन्छ।
- बनाम सर्कुलर होलो सेक्शन (CHS) बीमहरू: CHS बीमहरूले सबै दिशाहरूमा समान कठोरता प्रदान गर्दछ तर तिनीहरूको माथिल्लो सतहहरूमा समतल फ्लोर डेकिङलाई समर्थन गर्न सक्दैन; जब तिनीहरूले कम हावा प्रतिरोध प्रस्ताव गर्छन्, तिनीहरू प्राथमिक भुइँ बीमहरूको रूपमा अनुपयुक्त छन् र सामान्यतया क्यान्टिलिभर ल्यान्डस्केप संरचनाहरूमा प्रयोग गर्न सीमित छन्।
- बीम-देखि-स्तम्भ जडानहरू: तीनवटा खुला अनुहारहरूले तीनवटा जडान प्रकारहरूको सार्वभौमिक प्रयोगको लागि अनुमति दिन्छ-बोल्ट गरिएको अन्त-प्लेटहरू, ग्रूभ-वेल्डेड जोडहरू, र कोष्ठक (कोर्बेल) ल्याप जोडहरू-उद्योग रेखाचित्रहरूमा उच्च स्तरको मानकीकरण प्रदान गर्दै।
- माध्यमिक बीम जडानहरू: मुख्य बीमको समतल वेबले कन्ट्रोल योग्य लम्बवत जडान प्लेटहरूको ठाडो वेल्डिंगको लागि अनुमति दिन्छ; यसको विपरित, घुमाउरो सतहहरू (जस्तै गोलाकार वा वर्ग ट्यूबहरू) मा जडान गर्दा प्रायः सनकी लोड हुन्छ।
- चर क्रस-सेक्शन निर्माण: आकार वेब काटेर मात्र प्राप्त गरिन्छ; प्रति एकाइ निर्माण लागत चर-सेक्शन बक्स बीमको 40% मात्र हो।
- जंग संरक्षण: कुनै बन्द गुहा छैन; शट ब्लास्टिङ र पेन्टिङले अन्धा धब्बा बिना पूर्ण कभरेज प्रदान गर्दछ, आन्तरिक पानी जम्मा हुने र खिया लाग्ने जोखिमहरू हटाउँछ।
- मर्मत र निरीक्षण: वेल्डहरू र खिया अवस्थाहरू एन्डोस्कोप बिना बाहिरबाट दृश्यात्मक रूपमा निरीक्षण गर्न सकिन्छ, मर्मत अत्यन्त सरल बनाउँदै।
- हेभी ड्यूटी एच खण्ड स्टिल बीमहरू: बहु-कथा कारखाना भवनहरू, पोर्टल कठोर फ्रेम छतहरू, र कंक्रीट कम्पोजिट फ्लोर प्रणालीहरू।
- बक्स बीमहरू: ठूला स्केल, 36 मिटर वा क्रेन क्षमताहरू ≥50t स्प्यानहरूसँग भारी-लोड परियोजनाहरू।
- राउन्ड पाइप बीमहरू: वास्तुकला अनुहार सुविधाहरू र साना क्यान्टिलिभर क्यानोपीहरू।
- I-beams: अस्थायी साधारण समर्थन र विविध माध्यमिक छत बीम।
- हट-रोल्ड खण्डहरू: मिल सामग्री प्रमाणपत्रहरू प्रमाणित गर्नुहोस्, वेब र फ्ल्यान्ज मोटाईहरू पुन: मापन गर्नुहोस्, र सतह ल्यामिनेशन वा दरारहरू जाँच गर्नुहोस्।
- कच्चा स्टिल प्लेटहरू: रोलिङ-प्रेरित वार्पिङ हटाउन र समतलता पुन: मापन गर्न फ्ल्याटिङ; गैर-अनुपालन प्लेटहरू तुरुन्तै फिर्ता गरिन्छ।
- हट-रोल्ड बीमहरू: वेल्डिङ संकुचनका लागि आरक्षित 2mm भत्ताको साथ, सीएनसी काट्ने मेसिनहरू प्रयोग गरेर काट्नुहोस्।
- वेल्डेड बीमहरू: फ्लेम काट्ने मेसिनहरू जालाहरू र फ्ल्याङ्गहरू अलग-अलग काट्न प्रयोग गरिन्छ; चर-सेक्शन वेबहरूको लागि, घुमाउरो ट्रान्जिसन बेभलहरू काटिएका छन्।
विशेष निश्चित जिगहरूले पोजिसनिङ अवरोधहरू प्रदान गर्दछ, वेब केन्द्रित विचलनलाई 2mm भित्र राख्छ र दुबै फ्ल्याङ्गहरूको एकै साथ ठाडो पङ्क्तिबद्धता सुनिश्चित गर्दछ; ट्याक वेल्डिंगले मिसाइलमेन्ट रोक्नको लागि असेंबली सुरक्षित गर्दछ।
एकल-पक्षीय रूट पास वेल्डिंग → वर्कपीस टर्नओभर र रूट गाउजिङ/सफाई → अपूर्ण जरा प्रवेश हटाउन रिभर्स साइडमा पूर्ण वेल्डिंग; महत्वपूर्ण मुख्य बीम वेल्डहरूले स्तर I मापदण्डहरूमा 100% अल्ट्रासोनिक परीक्षण (UT) पार गर्दछ।
फ्ल्यान्ज इनवर्ड कर्लिङ र बीम लेटरल बेन्डिङलाई सम्बोधन गर्न, फ्ल्यान्ज स्ट्रेटनरहरू र बीम स्ट्रेटनरहरू प्रयोग गरेर दोहोरो सुधार विधिहरू आन्तरिक वेल्डिङ तनावहरू हटाउन र त्यसपछिको वसन्त-ब्याक विरूपण रोक्न प्रयोग गरिन्छ।
रेखाचित्रमा आधारित सटीक लेआउट मार्किंग; बेयरिङ स्टिफेनर, सेकेन्डरी बीम कर्बेल, पर्लिन क्लीट्स र अन्तिम प्लेटहरूको क्रमिक वेल्डिङ, वेल्डिङ विरूपणमा कडा नियन्त्रणका साथ।
उच्च-शक्ति बोल्ट प्वालहरू 3D CNC ड्रिलिंग मेसिनहरू प्रयोग गरेर एकल पासमा बनाइन्छ (प्वाल व्यास सहिष्णुता ±0.3mm); विविध प्रक्रिया प्वालहरू प्लाज्मा मार्फत काटिन्छन् र त्यसपछि डिब्युर गरिन्छ।
वेल्ड मोती, स्पटर, र काट्ने चिन्हहरू पीस्दै; साइट लिफ्टिङ र पङ्क्तिबद्धताको सुविधाको लागि कम्पोनेन्ट नम्बरहरू र अक्ष उचाइहरूको चिन्ह लगाउने।
पास-थ्रु शट ब्लास्टिङ मेसिन मार्फत पूर्ण-सतह रस्ट हटाउने, पेन्ट टाँसिएको सुनिश्चित गर्न 40-75μm को सतह खुरदरा प्राप्त गर्दै; प्राइमर, मध्यवर्ती कोट, र टपकोटको स्तरित अनुप्रयोग, तोकिएको आगो-सुरक्षा क्षेत्रहरूमा अतिरिक्त आगो प्रतिरोधी कोटिंगको साथ।
सीधापन, क्रस-सेक्शनल आयाम, र पेन्ट फिल्म मोटाई को प्रमाणीकरण; पूर्ण गुणस्तर निरीक्षण अभिलेखहरूको संकलन; रेनप्रूफ स्ट्रेच र्याप र काठको प्यालेटहरू प्रयोग गरेर क्रस-बोर्डर मापदण्डहरूमा प्याकेजिङ।
पूरक: चर-खण्ड बीमहरूको लागि विशेष प्रक्रिया
अनियमित जालहरू काट्ने → सेक्शनल जिगहरूमा असेंबली → बेभल बट वेल्डिंग → समग्र माध्यमिक सीधा; अन्य सबै प्रक्रियाहरू मानक बीमहरूका लागि समान छन्।
- - किरण शरीरको अनुदैर्ध्य सीधापन: ≤L/1000 (जहाँ L कुल बीम लम्बाइ हो)
- फ्ल्यान्जको पार्श्व ठाडोता: ≤B/100 (जहाँ B फ्ल्यान्ज चौडाइ हो)
- क्रस-सेक्शनल आयामी विचलन (लम्बाइ/चौडाइ): ±2–3 मिमी
|
सामग्री ग्रेड |
उपज शक्ति (ReL) |
तन्य शक्ति (आरएम) |
आवेदन परिदृश्यहरू |
|
Q235B |
≥235MPa |
375～500MPa |
साधारण कारखाना, माध्यमिक छत बीम |
|
Q355B |
≥355MPa |
470-630MPa |
भारी शुल्क कार्यशाला, बहु-कथा मुख्य भुइँ बीम |
नोट: कम-तापमान निर्माण क्षेत्रहरूको लागि योग्य कम-तापमान प्रभाव परीक्षणको साथ Q355NL अपनाइनेछ।
- बलियो-अक्ष झुकाउने प्रतिरोध: एक्स-अक्षको बारेमा उद्योग-अग्रणी खण्ड मोडुलस; दिइएको लोडको लागि स्टील खपत कम गर्दछ
- शियर फोर्स डिस्ट्रिब्युसन: वेबले 100% ठाडो शियर फोर्स बोक्छ; फ्ल्याङ्गहरूले कतरनी प्रतिरोधमा योगदान गर्दैन, जसको परिणामस्वरूप स्पष्ट लोड सीमाहरू छन् जसले संरचनात्मक प्रमाणीकरणलाई सरल बनाउँछ।
- हावा प्रतिरोध गुणांक: 1.3–1.5 (बक्स गर्डर भन्दा कम तर गोलाकार खोक्रो खण्डहरू भन्दा माथि); समशीतोष्ण तटीय वायु-भार क्षेत्रहरूको लागि सन्तुलित फिट प्रदान गर्दछ
- पार्श्व स्थिरता: माथिल्लो फ्ल्यान्ज सिधै भुइँ स्ल्याब वा पर्लिनहरूसँग जोडिएको छ, अतिरिक्त पार्श्व ब्रेसिङको आवश्यकतालाई हटाउँदै र संरचनात्मक रेखाचित्रहरू सरल बनाउँछ।
- ग्रेड I वेल्डहरू: समर्थनहरूमा मुख्य बीम स्प्लाइसहरू र लोड-बेयरिङ वेल्डहरू; 100% अल्ट्रासोनिक परीक्षण (UT) आवश्यक छ; शून्य दोष मानक
- ग्रेड II वेल्डहरू: स्टिफेनरहरू र जडान प्लेटहरूको लागि माध्यमिक वेल्डहरू; 20% अनियमित नमूना निरीक्षण; वेल्ड बल आधार सामाग्री भन्दा कम हुनु हुँदैन
- उच्च-शक्ति बोल्ट: कडा बीम-देखि-स्तम्भ जडानहरूको लागि ग्रेड 10.9 रुचाइएको; ग्रेड 8.8 माध्यमिक पिन जडानहरूको लागि प्रयोग गरियो
- शियर स्टडहरू: कम्पोजिट कंक्रीट फ्लोर स्ल्याबहरूका लागि माथिल्लो फ्ल्यान्जमा मानक Φ16/Φ19 स्टडहरू, स्टिल र कंक्रीट बीच समन्वयात्मक लोड-बेयरिङ कार्य सुनिश्चित गर्दै।
उत्पादन स्थानीयकृत रसद र ढुवानी सक्षम गर्न चार प्रमुख इस्पात संरचना निर्माण आधारहरू (टियानजिन, फुजियान, शानडोङ, र हुबेई) मा वितरण गरिएको छ। हामी 48 घण्टा भित्र प्रेषणको लागि मानक भारी शुल्क एच खण्ड स्टिल बीमहरूको पर्याप्त स्टक राख्छौं। गैर-मानक वेल्डेड बीमहरूका लागि, हामी 12 स्वामित्वको जलमग्न-आर्क वेल्डिङ लाइनहरू सञ्चालन गर्छौं, जसले हामीलाई पीक-सिजन क्षमता अवरोधहरू बाइपास गर्न र विदेशी ग्राहकहरूको लागि पूर्ण-कन्टेनर अर्डरहरूको समय-समयमा ढुवानी सुनिश्चित गर्न अनुमति दिन्छ।
हामी एक स्वतन्त्र आन्तरिक गुणस्तर निरीक्षण विभाग र कमिसन तेस्रो-पक्ष एजेन्सीहरूलाई दोष पत्ता लगाउने, पेन्ट फिल्म मोटाई, र सामग्री विशिष्टता सम्बन्धी मुख्य बीमहरूको प्रत्येक ब्याच प्रमाणित गर्नको लागि राख्छौं। अफ्रिका, दक्षिणपूर्व एशिया र मध्य एशिया भरिका देशहरूको इन्जिनियरिङ टेन्डर र प्रविष्टि मापदण्डहरू पूरा गर्दै, ग्राहकहरूलाई थप परीक्षण सञ्चालन गर्ने आवश्यकतालाई हटाउँदै मौलिक अंग्रेजी निरीक्षण रिपोर्टहरू प्रदान गरिन्छ।
हाम्रो 12-व्यक्ति विदेशी स्टिल संरचना विवरण टोलीले जडान विवरणहरू अनुकूलन गर्दछ र स्थानीय स्तरहरू (BS, EN, GB) अनुसार लोड गणनाहरू प्रमाणित गर्दछ। हामी मौलिक रेखाचित्रहरूमा पाइने बीम-स्तम्भ टकराव र प्लेट मोटाई बेमेल जस्ता मुद्दाहरूलाई सक्रिय रूपमा सच्याउँछौं, साइटमा सामग्रीको फोहोरलाई औसत 8% ले घटाउँछ।
हामी एक्सपोर्ट फ्युमिगेशन, आर्द्रता-प्रुफ र एन्टि-रस्ट प्याकेजिङ, बहुभाषी स्थापना मार्गदर्शन भिडियोहरू, र भन्सार क्लियरेन्स कागजात सेवाहरू प्रदान गर्दछौं। विदेशी परियोजना साइटहरूको लागि, हामी दूरस्थ निर्माणसँग सम्बन्धित सञ्चार अवरोधहरू पार गर्दै साइट स्थापना मार्गदर्शन प्रदान गर्न प्रमाणित इस्पात संरचना इन्जिनियरहरू पठाउन सक्छौं।
मानव निर्मित ओभरलोडिङ नभएको खण्डमा, हामी पेन्टवर्कमा ३ वर्षको वारेन्टी, हट-डिप ग्याल्भेनाइजिङमा १५ वर्षको वारेन्टी र मुख्य संरचनाको लागि आजीवन प्राविधिक सहयोग प्रदान गर्छौं। फ्याक्ट्री-असाइन गरिएको कम्पोनेन्ट नम्बरहरूले ट्रेसिबिलिटी सुनिश्चित गर्दछ, र उही विशिष्टताहरूको प्रतिस्थापन पार्टहरू 10 वर्षसम्म उपलब्ध रहन्छ।
Q1: पोर्टल फ्रेम रूफ बीमहरूको लागि चर-सेक्शन एच-बीमहरू प्रयोग गर्नुपर्छ?
A: स्ट्यान्डर्ड रूफ लोड भएको स्प्यान्स ≤15m को लागि, लागत कम गर्न स्थिर-खण्ड H-बीमहरू प्रयोग गर्न सकिन्छ। 15 मिटर भन्दा बढी फैलिएको वा छानाको भार (वर्षा/हिउँ) महत्त्वपूर्ण हुने ठाउँका लागि चर-सेक्शन बिम आवश्यक हुन्छ; यसले स्टिलको खपतलाई 15%-20% ले घटाउन सक्छ र साथसाथै समर्थनहरूमा शियर फोर्सहरू कम गर्दछ।
Q2: म कसरी द्रुत रूपमा वेल्डेड H-बिमहरू र हट-रोल्ड H-बिमहरू बीच छनौट गर्छु?
A: मानक आयामहरू र तंग तालिकाहरूको लागि हट-रोल्ड बीमहरू छनौट गर्नुहोस्; गैर-मानक क्रस-सेक्शनहरू, परिवर्तनीय गहिराइहरू, अतिरिक्त-लामो स्प्यानहरू, वा विशेष प्लेट मोटाईहरूका लागि वेल्डेड बीमहरू छनौट गर्नुहोस्। हट-रोल्ड बीमहरू वेल्डिङको तनावबाट मुक्त हुन्छन् र कम-तापमान क्षेत्रहरूका लागि उपयुक्त हुन्छन्, जबकि वेल्डेड बीमहरूले अधिक अनुकूलन लचिलोपन प्रदान गर्दछ।
Q3: के एच-बीमको जालमा ओपनिङ काट्दा संरचनात्मक सुरक्षालाई असर गर्छ?
A: कम-शियर क्षेत्र (मध्य-स्प्यान) मा स्टिफेनर प्लेटहरू संग प्रबलित साना ओपनिङहरूले सुरक्षामा सम्झौता गर्दैनन्; यद्यपि, समर्थनहरू नजिकैको उच्च-शियर क्षेत्रमा खोल्न कडा रूपमा निषेध गरिएको छ, किनकि तिनीहरूले सजिलै वेब शियर विफलता ट्रिगर गर्न सक्छन्। हाम्रा विस्तृत डिजाइन रेखाचित्रहरूले यी निषेधित क्षेत्रहरूलाई स्पष्ट रूपमा चिन्ह लगाउँछन्।
Q4: उच्च नुन-स्प्रे एक्सपोजर भएका विदेशी क्षेत्रहरूका लागि कुन एन्टी-क्रोसन समाधान सिफारिस गरिन्छ?
A: हट-डिप ग्याल्भनाइजिङ तटीय क्षेत्रहरूको लागि 5 किलोमिटर भित्र अनिवार्य छ, किनकि पेन्ट प्रणालीहरू अनिवार्य रूपमा 3-5 वर्ष भित्र छिलो र खिया हुनेछन्; अन्तर्देशीय तटीय क्षेत्रहरूको लागि, उच्च-निर्मित इपोक्सी टपकोटहरूले राम्रो समग्र लागत-प्रभावकारिता प्रदान गर्दछ।
Q5: मानक सवारी साधनको ढुवानीको लागि धेरै लामो भएमा बीमहरूलाई कसरी ह्यान्डल गरिन्छ?
A: 12 मिटर भन्दा माथिका बीमहरू परिशुद्धता-मेशिन वेल्ड बेभलहरूका साथ खण्डहरूमा पूर्वनिर्मित हुन्छन्। अन-साइट स्प्लिसिङले ग्रेड I पूर्ण-प्रवेश बट वेल्डहरू प्रयोग गर्दछ; एक पटक अल्ट्रासोनिक परीक्षणले वेल्ड अखण्डता पुष्टि गरेपछि, स्प्लिस गरिएको बीमले निरन्तर रूपमा समान रूपमा प्रदर्शन गर्दछ र संरचनात्मक स्वीकृति मापदण्डहरू पूरा गर्दछ।
Q6: अन्त-प्लेट मोटाई कसरी निर्धारण गरिन्छ? के बोर्ड भर मा मानक मोटाई प्रयोग गर्न सकिन्छ?
A: एक विश्वव्यापी मानक लागू गर्न सकिँदैन; अन्तिम-प्लेट मोटाई अधिकतम समर्थन प्रतिक्रिया बलको आधारमा गणना गरिन्छ, सामान्यतया 16 मिमी देखि 40 मिमी सम्म। पातलो प्लेटहरूको अन्धाधुन्ध प्रयोगले अन्त-प्लेट झुकाउने वा बोल्ट स्लिपेज हुन सक्छ; हामी परियोजना-विशिष्ट लोडहरूमा आधारित नि: शुल्क मोटाई गणनाहरू प्रदान गर्दछौं।
