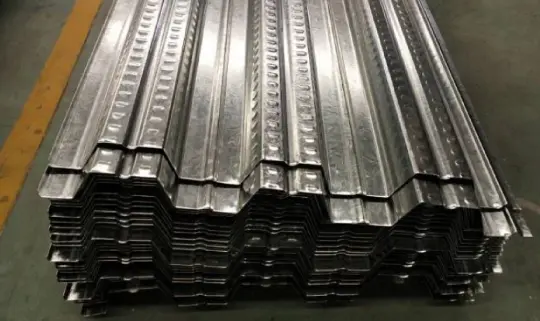

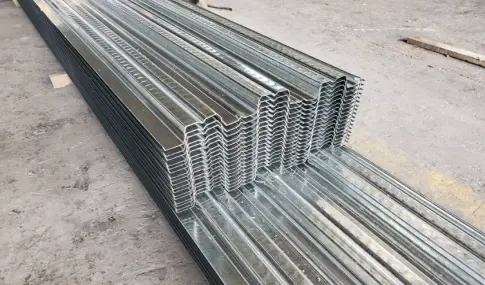

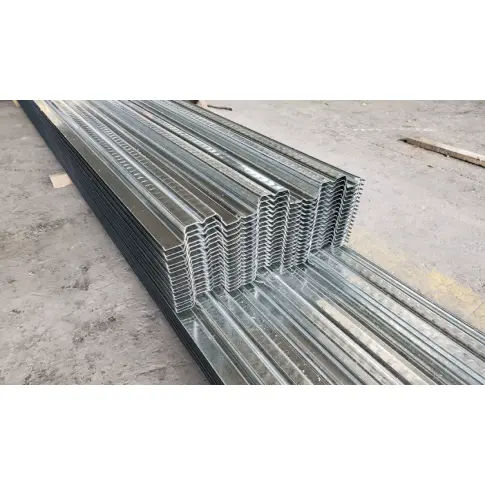

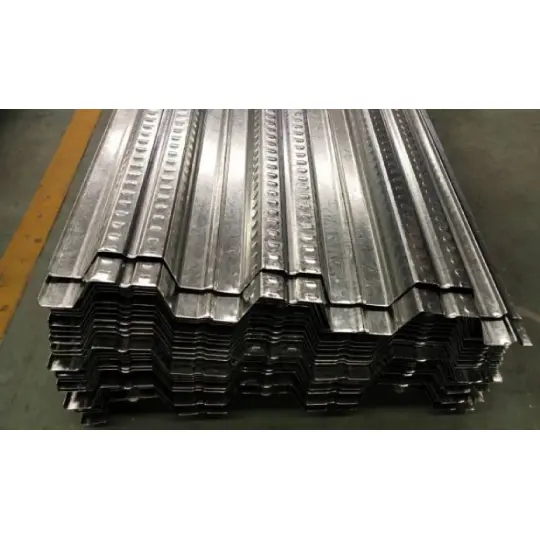

HAISHENG ले 12 पूर्ण स्वचालित कोल्ड-रोल फारमिङ लाइनहरू प्रयोग गरेर फ्लोरहरूको लागि यी ओपन स्टिल डेकिङ प्यानलहरू निर्माण गर्दछ। हट-डिप गैल्भेनाइज्ड स्टिल स्ट्रिपबाट बनेको, प्यानलहरूले स्थायी फर्मवर्क र भुइँ स्ल्याबहरूको लागि तन्य सुदृढीकरणको दोहोरो प्रकार्य सेवा गर्दछ। हामी चारवटा साझा पीडा बिन्दुहरूलाई प्रभावकारी रूपमा समाधान गर्दै छ वटा प्रकारका निर्माण सामानहरूको एकीकृत आपूर्ति प्रदान गर्छौं: खण्डित खरीद, स्पेसिफिकेशन बेमेल, साइटमा कंक्रीट चुहावट, र दोषपूर्ण स्टड वेल्डिङ। हामी तपाइँको सोधपुछ र आदेश को स्वागत गर्दछौं।
GB/T12755 (प्रोफाइल गरिएको स्टील शीटहरूको लागि निर्माण सहिष्णुता); GB/T13912 (धातु जस्ता कोटिंग्सका लागि परीक्षण)
GB50018 (स्टील संरचना को डिजाइन को लागी कोड); GB50205 (स्टील संरचनाहरूको निर्माण गुणस्तरको स्वीकृतिको लागि कोड)
GB/T2518 (निरन्तर हट-डिप जस्ता र जस्ता-मिश्र धातु लेपित स्टील शीट र पट्टी)
|
स्टील ग्रेड |
उपज शक्ति |
तन्य शक्ति |
साइटमा आवेदन दायरा |
|
DX51D+Z |
235MPa±20 |
330~450MPa |
अन्तर्देशीय गैर-संक्षारक कार्यालय भवनहरू, मेजानाइनहरू, हल्का लोड गोदामहरू, कुनै भूकम्पीय सुदृढीकरण आवश्यक छैन |
|
S350GD+Z |
≥350MPa |
420~540MPa |
भारी-लोड गोदामहरू, उपकरण सञ्चालन मेजानाइनहरू, 10 फ्लोरहरू भन्दा अग्लो स्टिल संरचना भवनहरू |
|
S550GD+Z |
≥550MPa |
≥600MPa |
रासायनिक कम्पन कार्यशालाहरू, बारम्बार क्रेन सञ्चालनको साथ भारी उद्योग फर्शहरू |
प्यानल मोटाई चयन: मानक नागरिक प्रयोग (0.8-1.0 मिमी); सामान्य भारी शुल्क (1.2 मिमी); चरम भारी शुल्क (1.5 मिमी)। १.५ मिलिमिटर भन्दा माथिको मोटाईहरू स्टक गरिएको छैन र आफूलाई अनुकूल अर्डर गर्न आवश्यक छ (१२-कार्य दिवसको नेतृत्व समय)।
1. भित्री सुख्खा क्षेत्रहरू: डबल-साइड ग्याल्भेनाइजिंग (80-120 g/m²); 20-वर्ष डिजाइन सेवा जीवन।
2. तटीय/साल्ट-स्प्रे क्षेत्रहरू: अनिवार्य डबल-साइडेड हट-डिप ग्याल्भेनाइजिंग (275 ग्राम/m²); प्यानल सतहमा 3 वर्षको लागि सेतो खिया रोक्छ।
3. एसिड/अल्काली रासायनिक क्षेत्रहरू: भारी शुल्क ग्याल्भेनाइजिंग (450-600 ग्राम/m²); आगो प्रतिरोधी र विरोधी संक्षारक topcoats संग माध्यमिक सुरक्षा आवश्यक छ।
वर्दी 100 मिमी खन्याउन सख्त रूपमा निषेधित छ; मोटाई प्यानल प्रोफाइल द्वारा निर्धारण हुनुपर्छ: YX51 श्रृंखला शीर्ष ≥101 मिमी; YX76/75 श्रृंखला ≥126 मिमी। अपर्याप्त मोटाईले सिधै स्ल्याब क्र्याकिङ र अत्यधिक विक्षेपण निम्त्याउँछ।
|
प्यानल मोडेल |
तरंग उचाइ |
प्रभावकारी कभरेज चौडाइ |
खरिद सिफारिस |
|
YX51-305-915 |
५१ मिमी |
९१५ मिमी |
लागत प्रदर्शनको लागि पहिलो छनोट, बहु-मंजिला कार्यालय भवनहरू, व्यावसायिक मेजानाइनहरू, बजार ढुवानीको 62% को लागी लेखांकन |
|
YX51-250-750 |
५१ मिमी |
750mm |
सानो-स्प्यान छरिएका मेजेनाइनहरू, 2.5 मिटर भन्दा कम स्टिल बीम स्पेसिङका साथ नवीकरण परियोजनाहरू |
|
YX76-344-688 |
७६ मिमी |
688 मिमी |
ठूला-स्प्यान गोदामहरू, भारी उपकरण भुइँहरू, असमर्थित स्प्यानको माथिल्लो सीमा 3-3.6m |
|
YX75-200-600 |
७५ मिमी |
600mm |
भारी उद्योग इस्पात निर्माण, मुद्रांकन कार्यशालाहरू, दीर्घकालीन कम्पन अवस्थाहरूको लागि विशेष |
फर्शका लागि खुला स्टिल डेकिङ प्यानल मात्र प्रस्ताव गर्ने आपूर्तिकर्ताहरूको विपरीत, HAISHENG ले एउटै फ्याक्ट्रीबाट पूर्ण प्याकेज—प्यानलहरू र सबै सामानहरू प्रदान गर्दछ। यसले शून्य-त्रुटि आयामी मिलान सुनिश्चित गर्दछ र बजार-स्रोत सामानहरू र प्यानल प्रोफाइलहरू बीचको असंगतताको कारण कंक्रीट चुहावट जस्ता समस्याहरूलाई हटाउँछ।
- मानक स्टक लम्बाइ: 6/9/12m; अनुकूलन लम्बाइ 15m भन्दा बढी खण्डित यातायात आवश्यक छ।
- अनिवार्य ल्याप आवश्यकताहरू: डेक छेउहरू स्टिल बीमको शीर्ष फ्ल्यान्जमा ≥50mm विस्तार गर्नुपर्छ; ल्याप लम्बाइको अनाधिकृत अन-साइट छोटो गर्न निषेधित छ र अनिवार्य निरीक्षणको अधीनमा छ।
- प्रोफाइल वर्गीकरण: नागरिक प्रयोगको लागि मध्यम-रिब (51 मिमी); भारी शुल्क औद्योगिक प्रयोगको लागि उच्च रिब (75/76 मिमी); प्रकारहरू मिश्रण नगर्नुहोस्।
- स्टड सामग्री: ML15 विशेष संरचनात्मक स्टील (साधारण कार्बन स्टील स्टडहरूमा सामान्य थकान फ्र्याक्चरलाई रोक्छ)।
- स्पेसिफिकेशन मिल्दो: YX51 जोडीहरू φ16×80 स्टडहरूसँग; YX76 जोडीहरू φ19×90 स्टडहरूसँग; क्रस-मोडल मिश्रण सख्त रूपमा निषेधित छ।
- निर्माण सामानहरू: पूर्ण भाडा प्याकेजहरूमा सिरेमिक फेरुल्स र इन्भर्टर स्टड वेल्डिङ मेसिनहरू समावेश छन्; अनिवार्य स्टड स्पेसिङ ≤600mm।
- अन्त्य बन्दहरू: 51/76 प्रोफाइलहरूको लागि विशिष्ट मोडेलहरू; डेकिंगसँग मिल्ने जस्ती इस्पातबाट बनेको; पाना धातु प्रयोग गरेर साइटमा निर्माण गर्न निषेध गरिएको छ (जंग/डिटेचमेन्ट जोखिमको कारण)।
- एल-आकारको किनारा फ्ल्यासिङ: क्यान्टिलिभर स्ल्याबहरू, लिफ्ट खोल्ने, र भेन्टिलेसन शाफ्टहरू सील गर्नका लागि।
- ग्याप सील: बुटाइल सीलेन्ट; प्यानलहरू बीचको 0-5mm अंतरहरूको लागि उपयुक्त; कंक्रीट क्षारीयता प्रतिरोधी।
- प्राथमिक निर्धारण: छेउमा पूर्ण प्रवेश स्पट वेल्डिंग; स्टडहरूको लागि थ्रु-डेक स्पट वेल्डिंग; इन्टरलकिङ साइड सिमहरू 500mm अन्तरालहरूमा अन्तरिम स्पट वेल्डिङसँग जोडिएको छ।
- स्थानीय सुदृढीकरण: φ4.8 जस्ती सेल्फ-ड्रिलिंग स्क्रू; खोल्ने, कुनाहरू, वा विक्षेपण बिन्दुहरूलाई सुदृढ पार्नका लागि मात्र प्रयोग गरिन्छ; प्राथमिक संरचनागत निर्धारणको लागि होइन।
- शीर्ष तह विरोधी क्र्याक मुख्य सुदृढीकरण: Φ10–Φ12 @ 200–250mm; सतह संकुचन दरारहरू रोक्नको लागि स्प्यानको साथ निरन्तर लेआउट।
- ट्रान्सभर्स वितरण सुदृढीकरण: Φ8 @ 250mm; केन्द्रित भारहरू फैलाउन मुख्य सुदृढीकरणको लागि लम्बवत व्यवस्थित। विशेष सुदृढीकरण: रेडियल सुदृढीकरण उद्घाटनमा थपियो; φ6 स्टिलको जाल भारी-लोड फ्लोरहरूमा राखिएको छ भविष्यको स्ल्याब बस्ती कम गर्न।
- शोरिङ ट्रिगर थ्रेसहोल्ड: स्पष्ट स्प्यान्स> 2.5m को लागी Shoring अनिवार्य छ; कुनै अपवाद अनुमति छैन।
- शोरिङ प्रकार: पोर्टल-फ्रेम स्टील शोरिङ (द्रुत स्थापनाको लागि); फुल-बे स्टिल पाइप मचान (अतिरिक्त-ठूलो स्प्यानको लागि)।
- हटाउने मापदण्ड: फिल्ड-क्योर गरिएको कंक्रीट परीक्षण नमूनाहरू डिजाइन बलको 75% पुगेपछि मात्र हटाउने अनुमति दिइन्छ र मापन गरिएको विक्षेपण ≤L/250 हुन्छ।
1. तल्लो कच्चा पदार्थ खरिद लागत: एउटै स्ल्याब मोटाई र रिब उचाइको लागि, फ्लोरहरूको लागि खुला स्टिल डेकिङ प्यानलहरू 12%–18% कम सामग्री (अनफोल्ड चौडाइ) चाहिन्छ र प्रति टन बढी कभरेज प्रस्ताव गर्दछ, ठूला-क्षेत्र फ्लोरिंगको लागि मुख्य सामग्री बजेट 7%-11% घटाउँदै।
2. शून्य-लागत अन-साइट ओपनिङहरू: रिब च्यानलहरू खोल्ने विशेष प्वाल काट्ने उपकरणहरूको आवश्यकतालाई हटाउँछ; उपयोगिता र उपकरण खोल्ने ग्यास काटन मार्फत काट्न सकिन्छ। तिनीहरू अनियमित वा घुमाउरो फ्लोर योजनाहरूमा राम्रोसँग अनुकूल हुन्छन्, अफकट उपयोग दरहरू 92% सम्म पुग्छन्।
3. उच्च स्टड वेल्डिंग पास दर: अबाधित रिबहरूले ठाडो वेल्डिङ बन्दुक स्थितिको लागि अनुमति दिन्छ, 99% पास दर प्राप्त गर्दछ (क्लोज-ल्याप / बन्द-रिब डेकिङमा अपूर्ण फ्युजनको लागि> 15% पुन: कार्य दरको तुलनामा)।
4. बलियो कंक्रीट इन्टरलक स्थिरता: ट्रापेजोइडल खुला रिबहरूले मोर्टाइज-एन्ड-टेनन प्रभाव सिर्जना गर्दछ, 23% ले कंक्रीट बन्ड बल बढाउँछ र भूकम्प घटनाहरूमा स्टील-कंक्रिट डेलामिनेशन रोक्छ।
5. मुख्य संरचनामा घटाइएको भार: समान कभरेज क्षेत्रको लागि 8% हल्का मृत वजनले सानो स्टिल बीम र स्तम्भ क्रस-सेक्शनहरूको लागि अनुमति दिन्छ, कुल संरचनात्मक स्टील खपत 3%-5% घटाउँछ।
6. स्थापना पछि सुविधाजनक मर्मत: खुला तल्लो रिबहरूले प्यानलको ग्याल्भेनाइज्ड कोटिंगलाई नोक्सान नगरी ह्याङ्गर रडहरू र छत निलम्बन बिन्दुहरूको प्रत्यक्ष स्थापनाको लागि अनुमति दिन्छ।
7. छोटो डेलिभरी लीड टाइम्स: साधारण रोल-फर्मिङ डाइ संरचनाले 8-15 m/min को उत्पादन गति सक्षम गर्दछ; पर्याप्त स्टकले 3 दिन भित्र पूर्ण-ट्रकलोड ढुवानी सुनिश्चित गर्दछ।
1. सीमित असमर्थित स्प्यान: अधिकतम असमर्थित स्प्यान मात्र 2.4m हो। न्यूनीकरण: पूर्व-योजना अस्थायी समर्थन; HAISHENG मानार्थ समर्थन लेआउट रेखाचित्र प्रदान गर्दछ।
2. कमजोर आगो प्रतिरोध: बेयर प्यानल रेटिङ 0.25 घन्टा हो; कम्पोजिट स्ल्याब रेटिङ १.०–१.५ घन्टा हो। न्यूनिकरण: कक्षा II आगो सुरक्षा आवश्यकताहरू पूरा गर्न प्यानल सतहमा 10mm बाक्लो अल्ट्रा-पातलो फायर-रिटार्डन्ट कोटिंग लागू गर्नुहोस्।
3. कमजोर अन्डरसाइड सौन्दर्यशास्त्र: रिब्ड प्रोफाइल लुकाउनको लागि निलम्बित छत चाहिन्छ। मिटिगेसन: रिब प्रोफाइलको लागि डिजाइन गरिएको छत स्थापना तालिका छोटो बनाउन अनुकूलन छत फरिङ च्यानलहरू आपूर्ति गर्नुहोस्।
- कागजात प्रमाणीकरण: मूल मिल सामग्री प्रमाणपत्रहरू र तेस्रो-पक्ष जस्ता कोटिंग परीक्षण रिपोर्टहरू जाँच गर्नुहोस्; पत्ता लगाउन नसकिने खुकुलो कुण्डलहरू अस्वीकार गर्नुहोस्।
- अन-साइट नमूना: भुइँको बल र जिंक कोटिंग वजन परीक्षण गर्न फ्लोरहरूको लागि खुला स्टिल डेकिङ प्यानलहरूको प्रत्येक 5 कुण्डलीहरू मध्ये 1 को अनियमित नमूना; लहरा किनारा वा क्याम्बर (वक्रता) संग कोइल अस्वीकार गर्नुहोस्।
- प्रि-स्लिटिङ्: विशेष प्यानल प्रोफाइल अनुसार कच्चा मालको चौडाइ काट्नुहोस् ताकि बन्ने क्रममा प्रोफाइल मिसाइलमेन्ट हुन नदिन।
- लेभलिंग प्रक्रिया: आन्तरिक कुण्डली तनाव हटाउन 13-19 रोलर बहु-दिशात्मक स्तरीकरण; सतह समतलता ≤2mm/m मा कायम।
- रोल गठन: परिवेशको तापक्रममा चिसो बनाउनको लागि प्रगतिशील रोलरहरूको 18-26 सेट; शून्य उच्च-तापमान प्रशोधनले जस्ता कोटिंगलाई बचाउँछ, कोटिंग डेलामिनेशनलाई रोक्छ।
- राष्ट्रिय सहिष्णुताको कडा पालना: रिब उचाइ ±1.0mm, रिब पिच ±1.5mm, प्यानल चौडाइ ±2mm; सहिष्णुता भन्दा बढी वस्तुहरू खारेज वा पुन: काम गरिन्छ।
- PLC-नियन्त्रित फ्लाइङ शियर काट्ने: लम्बाइ त्रुटि ≤2mm प्यानलहरूका लागि 10m सम्म; कटहरू घुमाइएको किनारा वा burrs मुक्त छन्।
- म्यानुअल ग्राइन्डिङ: समयपूर्व खिया लाग्नबाट जोगाउन काटिएका किनारहरूमा कुनै पनि माथि उठेको जस्ता कोटिंगलाई चिल्लो पार्नुहोस्; एकैसाथ जस्ता कोटिंग विशिष्टताहरू सुनिश्चित गर्न एउटै ब्याचबाट मिल्दो अन्त क्याप्स र एज ट्रिमहरू काट्नुहोस्।
ज्यामितीय आयामहरूको पूर्ण निरीक्षण; प्यानल सतह उपस्थिति को दृश्य निरीक्षण; डबल-पक्षीय जस्ता कोटिंग वजनको लागि नमूना; 180° रिब झुकाउने मार्फत कोटिंग आसंजन परीक्षण; व्यक्तिगत प्यानल warpage जाँच; मोडेल र ब्याच नम्बर चिन्हहरूको प्रमाणीकरण।
विनिर्देश द्वारा स्तरित स्ट्याकिंग; ट्रान्जिट क्षति रोक्नको लागि छेउमा जस्ती कुना संरक्षकहरू; 6-मीटर प्यानलहरू प्रति बन्डलमा 3 स्टिल ब्यान्डहरूसँग स्ट्र्याप गरिएको; बाहिरी भण्डारणसँग सम्बन्धित नमीको जोखिम र "सेतो खिया" रोक्नको लागि तापमान-नियन्त्रित, सुख्खा इनडोर गोदाममा भण्डारण गरिन्छ।
|
प्यानल प्रकार |
सैद्धान्तिक वजन (1.0mm मोटाई, kg/㎡) |
जडताको खण्ड क्षण (cm⁴/m) |
खण्ड मोडुलस (cm³/m) |
कठोरता ग्रेड |
|
YX51-305-915 |
९.९५~१०.० |
68.6 |
22.1 |
मध्यम कठोरता |
|
YX51-250-750 |
१०.२~१०.५ |
56.2 |
22.0 |
नियमित कठोरता |
|
YX76-344-688 |
११.३~११.६ |
92.3 |
31.7 |
उच्च कठोरता |
परीक्षण अवस्था: 120mm कास्ट-इन-प्लेस कंक्रीट; निर्माण प्रत्यक्ष लोड 2.0 kN/m²; विक्षेपन ≤ L/180
- YX51: 0.8mm = 2.1–2.3m; 1.0mm = 2.4–2.7m; 1.2mm = 2.8–3.0m
- YX76: 1.0mm = 2.8–3.2m; 1.2mm = 3.3–3.6m (ओपन-प्रोफाइल डेकिङको लागि माथिल्लो समय सीमा)
- सेवा-चरण लोड क्षमता: मानक फर्श 3.5–5.0 kN/m²; मोटो आधार स्टील + कंक्रीट संग 8 kN/m² सम्म भारी शुल्क क्षमता
- विक्षेपन मापदण्ड: निर्माण ≤ L/180; सेवा ≤ L/250
- स्थायित्व: 25-30 वर्ष (सामान्य आन्तरिक वातावरणमा Z275 ग्याल्वनाइजेशन)
- आगो प्रतिरोध मूल्याङ्कन: कम्पोजिट स्टील-कंक्रिट 1.0–1.5h; बेयर डेक ०.२५ घन्टा
1. मानक कार्यालय भवनहरू/इनडोर मेजानाइनहरू: YX51-305-915 प्रोफाइल + 0.8/1.0mm आधार स्टील + φ16 शियर स्टडहरू + YX51-प्रकारको अन्त्य बन्दहरू + शीर्ष सुदृढीकरण जाल; कुनै पूर्ण-स्प्यान शोरिंग आवश्यक छैन।
2. भारी शुल्क गोदाम/हेभी औद्योगिक कार्यशालाहरू: YX76-344-688 प्रोफाइल + 1.2/1.5mm आधार पाना + φ19 शियर स्टडहरू + टाइप 76 अन्त्य बन्दहरू + डबल-लेयर, दुई-तर्फी सुदृढीकरण + पूर्ण-स्प्यान अस्थायी शोरिंग।
1. प्रश्न: फ्लोरहरूको लागि फ्लोरहरूको लागि खुला स्टिल डेकिङ प्यानलहरूले भुइँ स्ल्याबको तल्लो तन्यता सुदृढीकरणलाई प्रतिस्थापन गर्न सक्छ?
A: तिनीहरूले तलको तन्य सुदृढीकरणलाई प्रतिस्थापन गर्न सक्छन् यदि सुदृढीकरणले राष्ट्रिय स्तरहरू पूरा गर्दछ; यद्यपि, शीर्ष एन्टि-क्र्याक सुदृढीकरण हटाउन सकिँदैन र डिजाइन रेखाचित्रमा छुट्टै निर्दिष्ट हुनुपर्छ।
2. प्रश्न: स्टक सामग्री काट्दा जस्ती विरोधी जंग कोटिंगलाई हानि गर्छ?
A: अनलाइन फ्लाइङ शियर काट्दा कुनै उच्च-तापमान जलाउने चिन्हहरू छैनन्; केवल काटिएको अन्तिम अनुहारले कच्चा स्टीललाई उजागर गर्दछ, र ढुवानीसँग आपूर्ति गरिएको जिंक-रिच पेन्टले साइटमा टच-अपहरूको लागि अनुमति दिन्छ।
3. प्रश्न: क्रस-क्षेत्रीय आपूर्तिको लागि डेलिभरी नेतृत्व समय के हो?
A: मानक स्टक वस्तुहरू 3 दिन भित्र पूर्ण ट्रक लोडको रूपमा पठाइन्छ; अनुकूलन प्रोफाइलहरू 7-12 दिन लाग्छ। मुख्यधारा इस्पात संरचना परियोजनाहरूको लागि देश भरका प्रमुख शहरहरूमा प्रत्यक्ष ढुवानी उपलब्ध छ।
