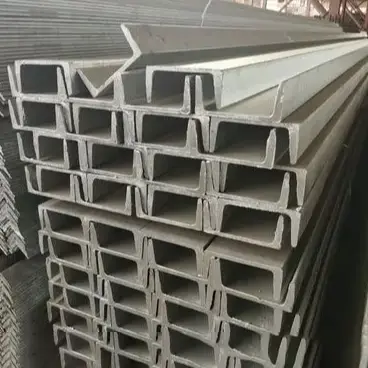

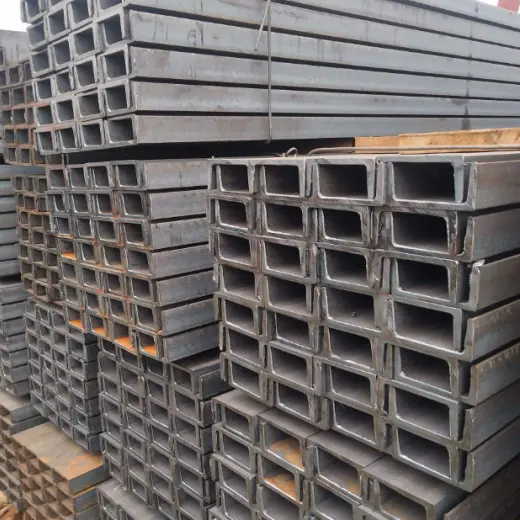

रूफिङका लागि हट रोल्ड स्टिल च्यानल पर्लिनहरू छत र पर्खालहरूको लागि भारी-कर्तव्य, लोड-असर गर्ने संरचनात्मक सदस्यहरूको रूपमा सेवा गर्दछ। चिसो-गठित पातलो पर्खाल C- वा Z-purlins को विपरीत, तिनीहरू तातो-रोल्ड स्टिलबाट सीधा एकल, अभिन्न एकाइको रूपमा बनाइन्छ। यो प्रक्रियाले चिसो गठनसँग सम्बन्धित आन्तरिक तनावहरू हटाउँछ र वेब र फ्ल्याङ्गहरूमा एकसमान मोटाई सुनिश्चित गर्दछ, तिनीहरूलाई आदर्श प्रतिस्थापन विकल्प बनाउँछ जब लाइट-गेज स्टिल purlins को लोड-असर क्षमता अपर्याप्त हुन्छ।
कच्चा मालको अनुपालन: छतका लागि भर्जिन हट रोल्ड स्टिल च्यानल पर्लिनहरू राष्ट्रिय मानक GB/T707 अनुसार कडा रूपमा घुमाइएको छ; रिसाइकल/रि-रोल्ड गैर-मानक सामग्रीहरूको प्रयोग निषेध गरिएको छ, र अत्यधिक नकारात्मक भित्ता-मोटाई विचलनलाई कडाइका साथ रोकिएको छ।
समाप्त उत्पादन प्रशोधन: भर्जिन च्यानल स्टील निश्चित-लम्बाइ काटन, तनाव राहत, सटीक वेब पंचिंग, र अन्त-फेस डिबरिङबाट गुज्र्छ; हट-रोल गरिएको आधार सामग्रीको मेकानिकल गुणहरू अपरिवर्तित रहन्छन्, प्रशोधनलाई एसेम्बलीको लागि सटीक परिष्करणमा सीमित हुन्छ।
उपयुक्त अनुप्रयोगहरू: स्टिल बीम वा कंक्रीट रिंग बीम आधारहरू, भारी-लोड छत, छत-माउन्ट उपकरणहरूको लागि निलम्बित प्लेटफार्महरू, स्मेल्टिङ प्लान्टहरूमा उच्च-तापमान सहायक सुविधाहरू, र पुरानो पोर्टल कठोर-फ्रेम संरचनाहरूको नवीकरण।
निषेधित अनुप्रयोगहरू: मानक नयाँ लाइट-लोड फ्याक्ट्री भवनहरू (१५ मिटर मुनिको स्प्यान) र लगातार ओभरल्यापिङ भएका ठाडो-ढलान छानाहरू; यी परिदृश्यहरूले कमजोर लागत-प्रभावकारिता र संरचनात्मक उपयुक्तता प्रदान गर्दछ।
भित्री सुख्खा/धुलो-मुक्त वातावरण: स्यान्डब्लास्टिङ/रस्ट हटाउने पछि कम्पोजिट पेन्ट कोटिंग।
बाहिरी आर्द्र/तटीय/रासायनिक वातावरण: दीर्घकालीन जंग संरक्षणको लागि हट-डिप ग्याल्वनाइजिंग।
नम्बर 8 च्यानल स्टिल: 80×43×5mm (सानो स्तरको नवीकरण परियोजनाहरूको लागि प्राथमिक सामग्री)
नम्बर 10 च्यानल स्टिल: 100×48×5.3mm (सामान्य भारी-भार छतको लागि प्राथमिक सामग्री)
नम्बर १२ च्यानल स्टिल: १२० × ५३ × ५.५ मिमी (उपकरण प्लेटफर्म र भारी हिउँ जम्मा हुने क्षेत्रहरूको लागि विशेष)
राउन्ड स्टिल टाई रड्स: Φ12, Φ14 Q235 हट-डिप गैल्भेनाइज्ड राउन्ड स्टिल थ्रेड-रोल गरिएको छेउमा; च्यानल स्टील वेबको उच्च कठोरताको कारण, साइटमा ड्रिलिंग निषेध गरिएको छ - बोल्ट प्वालहरू कारखानामा पूर्व-निर्मित हुनुपर्छ।
आस्तीन स्ट्रट्स: Φ32 × 2.0 वेल्डेड स्टील पाइप; विकर्ण टाई रडहरूको कडा कुना समर्थनको लागि स्थानीय कतरनी तनावको प्रतिरोध गर्न प्रयोग गरिन्छ।
रूफ घुँडा कोष्ठक: L40×4 वा L50×5 बराबर-खुट्टा कोण स्टिल; पवन सक्शनको कारणले पल्टिने प्रतिरोध गर्न मुख्य बीमहरूमा purlins जोड्छ।
पर्लिन क्लीट्स: 3.0–5.0 मिमी हट-रोल्ड स्टिल प्लेट (कट र बेन्ट) प्रि-ड्रिल्ड बोल्ट प्वालहरू सहित।
बन्धन बोल्टहरू: M14 वा M16 हट-डिप गैल्भेनाइज्ड उच्च-शक्ति बोल्टहरू; च्यानल स्टीलमा ठूला-व्यास स्थापना प्वालहरू फिट गर्नको लागि आकार।
प्रत्यक्ष अनुकूलता: मानक स्ट्यान्डिङ-सीम रङ स्टिल पानाहरू, ल्याप्ड रङ स्टिल रूफ प्यानलहरू, र गिलास ऊन/रक ऊन इन्सुलेशन तहहरू।
मिल्दो ट्रिम/फ्ल्याशिङ: रिज क्याप्स, इभ फ्ल्याशिङ, र छत विस्तार संयुक्त ट्रिम।
मुख्य सामग्री चयन: नम्बर 8 हट-रोल्ड च्यानल स्टील purlins (6-9 मिटर को मानक लम्बाइ)।
सहायक सामग्री: Φ12 एकल-पङ्क्ति सरल टाई रड; कुनै अतिरिक्त घुँडा कोष्ठकहरू।
एन्टी-क्रोसन उपचार: Sa2.5 ग्रेड स्यान्डब्लास्टिङ + इपोक्सी प्राइमर + टोपकोटको दुई कोट (फिल्म मोटाई ≥80 μm)।
लागू सर्तहरू: छत लोड ≤0.8 kN/m²; कुनै निलम्बित उपकरण; सुख्खा आन्तरिक क्षेत्रहरू।
मुख्य सामग्री चयन: नम्बर 10 वा नम्बर 12 मोटो च्यानल स्टील; पर्लिन स्पेसिङ आवश्यकता अनुसार घटाइयो। सहायक सामग्रीहरू: Φ14 नजिकको दूरीमा टाई रडहरू; 100% पर्लिन स्थानहरूमा कोण स्टिल घुँडा कोष्ठकहरू स्थापना गरियो।
एन्टी-जंग उपचार: इनडोर प्रयोगको लागि स्प्रे पेन्टिङ; बाहिरी प्रयोगको लागि हट-डिप ग्याल्वनाइजिंग।
लागू हुने अवस्थाहरू: छतले भेन्टिलेटरहरू, फोटोभोल्टिक प्रणालीहरू, वा मर्मत कर्मचारीहरूको ट्राफिक जस्ता अतिरिक्त भारहरूलाई समर्थन गर्दछ।
सामग्री चयन: नम्बर 8 देखि नम्बर 12 सम्मको आकार (आवश्यकताहरूको आधारमा चयन गरिएको)।
एन्टी-कोरोसन मानक: पर्लिन, टाई रड, घुँडा कोष्ठकहरू, र पर्लिन कोष्ठकहरू सबै घटकहरू बीचको ग्याल्भेनिक क्षरण हटाउन ≥120μm को ग्याल्भेनाइज्ड कोटिंग मोटाईको सुविधा दिन्छ।
स्थापना विवरणहरू: इलेक्ट्रोकेमिकल क्षरणको लागि मार्ग तोड्न पर्लिन कोष्ठक र मुख्य बीमहरू बीच एन्टी-कोरोसन गास्केटहरू स्थापना गरिन्छ।
छतका लागि हट रोल्ड स्टिल च्यानल पर्लिनहरू: तातो-रोल्ड आधार सामग्रीको भित्ताको मोटाई एकसमान हुन्छ र चिसो बनाउँदा कुनै अवशिष्ट तनाव हुँदैन; यसले खण्ड बकलिंग वा डेन्टिङ बिना पार्श्व भारी-वस्तु प्रभावहरू र केन्द्रित हिउँको भारहरूको सामना गर्दछ।
C/Z Purlins: पातलो पर्खाल र चिसो बनाइएको; केन्द्रित भारले सीमा नाघेको तुरुन्तै झुकाउने वा च्यात्ने गर्छ, जसले तिनीहरूलाई उपकरण निलम्बन गर्न अनुपयुक्त बनाउँछ।
च्यानल स्टील Purlins: घना रोल गरिएको आधार सामग्री; 400°C सम्मको तापक्रममा छोटो अवधिको एक्सपोजरमा कुनै पार्श्व घुमाउरो हुँदैन, जसले तिनीहरूलाई बॉयलर कोठा र कार्यशालाहरूको लागि उपयुक्त बनाउँछ।
C/Z Purlins: Thermal stress releases rapidly in thin-walled sections, leading to easy lateral buckling and collapse; अक्सर आगो सुरक्षा निरीक्षण असफल।
च्यानल स्टिल पर्लिन्स: पर्याप्त वेब मोटाईले खण्डको समग्र भार वहन क्षमतामा सम्झौता नगरी पाइपलाइन समर्थनहरूको मनमानी ड्रिलिंग र वेल्डिंगको लागि अनुमति दिन्छ।
C/Z Purlins: 12mm भन्दा बढी व्यास भएको एकल प्वालले लचिलो बललाई उल्लेखनीय रूपमा घटाउँछ, भविष्यका परिमार्जनहरूलाई गम्भीर रूपमा सीमित गर्दछ।
लागत र स्व-तौल सीमाहरू: एउटै अवधिको लागि, स्व-तौल सी-सेक्शन स्टिल भन्दा 60% भन्दा बढी छ, मुख्य बीम र आधार निर्माण लागत 12% – 15% बढ्छ।
संरचनात्मक सीमाहरू: समतल फ्ल्याङ्गहरूले विस्तारित लम्बाइका लागि ओभरल्याप हुनबाट रोक्छ, तिनीहरूलाई ठाडो-ढलान छानाहरूमा निरन्तर लोड-असर गर्ने डिजाइनहरूको लागि अनुपयुक्त बनाउँछ।
भिजुअल निरीक्षण: च्यानल स्टिल घुमाउने, फ्ल्यान्ज क्र्याकिंग, किनारा/कुना विरूपण, र सतह विच्छेदन जाँच गर्नुहोस्।
प्यारामिटर प्रमाणिकरण: स्पट-जाँच वेब मोटाई र flange चौडाई सहिष्णुता; मिल सामग्री गुणस्तर प्रमाणपत्रहरू प्रमाणित गर्नुहोस्; Q235B ग्रेड स्टिलको लागि स्पेक्ट्रल पुन: परीक्षण सञ्चालन गर्नुहोस्।
कट-देखि-लम्बाइ: प्रेसिजन प्लाज्मा काट्ने; कट-अनुहार लम्बवत विचलन ≤ 1 मिमी।
Stress-Relief Punching: Hole placement ≥ 1.5 times the hole diameter from the flange; avoid the central web stress-weak zone to prevent tearing under load.
एन्ड-फेस ग्राइन्डिङ: ढुवानीको समयमा एन्टी-कोरोसन कोटिंगमा क्षति हुन नदिन र स्थापना कर्मीहरूलाई चोटपटक लाग्नबाट जोगाउन काटिएका किनाराहरू र प्वालहरूबाट बुरहरू हटाउनुहोस्।
पेन्ट कोटिंग रुट: खिया हटाउन शट ब्लास्टिङ (Sa2.5)
हट-डिप ग्याल्भनाइजिंग मार्ग: एसिड पिकलिंग/डिग्रेजिङ → वाटर रिन्सिङ → फ्लक्स इमर्सन → 450–460 डिग्री सेल्सियसमा हट-डिप ग्याल्भनाइजिङ → एयर कूलिङ/प्यासिभेसन → सतह जस्ता नोड्युलहरू पीसने।
आयामी र ज्यामितीय निरीक्षण: सीधापन, ट्विस्ट/विक्षेपण, र प्वाल स्पेसिङको पूर्ण निरीक्षण।
एन्टी-कोरोसन स्पट चेक: पेन्ट फिल्म र ग्याल्भेनाइज लेयर मोटाई गेजहरू प्रयोग गरेर साइटमा मोटाई प्रमाणीकरण।
भण्डारण र प्याकेजिङ: स्टिल प्यालेट बन्डलिङ; मोडेल, सामाग्री, र विरोधी जंग विशिष्टताहरु संग चिन्ह लगाउन; समुद्री यातायातको लागि नमी-प्रूफ स्ट्रेच-रेप प्याकेजिङ।
|
च्यानल आकार |
उचाइ h(मिमी) |
खुट्टा चौडाइ b(मिमी) |
वेब मोटाई d(मिमी) |
सैद्धान्तिक तौल (किग्रा/मि) |
|
८# |
80 |
43 |
5.0 |
8.045 |
|
१०# |
100 |
48 |
5.3 |
10.007 |
|
१२# |
120 |
53 |
5.5 |
12.059 |
सामाग्री: Q235B तातो-रोल्ड कार्बन संरचनात्मक इस्पात
मेकानिकल शक्ति: उपज शक्ति ≥ 235 MPa; तन्य शक्ति 375-500 MPa
थर्मल विस्तार गुणांक: 1.2 × 10⁻⁵/°C; लामो-स्प्यान छतको लागि विस्तार अन्तराल आवश्यक छ
पेन्ट-आधारित एन्टी-जंग: कुल कम्पोजिट कोटिंग मोटाई ≥ 80 μm
हट-डिप ग्याल्भनाइजिंग: मानक अन्तर्देशीय क्षेत्रहरूको लागि ≥ 80 μm; तटीय वा रासायनिक क्षरण क्षेत्रहरूको लागि ≥ 120 μm
1. के छतका लागि हट रोल्ड स्टिल च्यानल पर्लिनहरूले ठाडो-स्लोप रूफिंगको लागि Z आकारको पर्लिनहरू प्रतिस्थापन गर्न सक्छ?
उत्तर: होइन। च्यानल स्टिलमा समतल फ्ल्याङ्गहरू छन्, जसले ढलान भएका छतहरूमा विलक्षण लोडिङ निम्त्याउँछ र ओभरल्यापिङद्वारा निरन्तर लोड-बेयरिङलाई रोक्छ; यसले purlins लाई समय संगै पल्टाउन को लागी अत्यधिक प्रवण बनाउँछ, त्यसैले तिनीहरू समतल स्थापनाको लागि मात्र उपयुक्त छन्।
2. तटीय परियोजनाहरूका लागि सहायक कम्पोनेन्टहरूलाई छुट्टै ग्याल्भेनाइजिङ चाहिन्छ?
उत्तर: हो। विभिन्न इस्पात सामग्रीहरू बीचको सम्भावित भिन्नताले जंगलाई गति दिन्छ; HAISHENG ले पूर्वनिर्धारित रूपमा सबै सहायक कम्पोनेन्टहरूमा 120 μm ग्याल्भेनाइजिङ मानक लागू गर्दछ, त्यसैले ग्राहकहरूले तिनीहरूलाई छुट्टै स्रोत गर्नु पर्दैन।
3. च्यानल स्टीलको लागि साइटमा प्वाल ड्रिलिंग र कारखाना पूर्व-ड्रिलिंग बीच के भिन्नता छ?
उत्तर: साइटमा ड्रिलिंगले तनाव कम गर्दैन, वेब फाट्ने उच्च जोखिम सिर्जना गर्दछ; फ्याक्ट्री प्रि-ड्रिलिंगले संरचनात्मक भार वहन गर्ने क्षमतामा सम्झौता नगरी प्वाल स्पेसिङका लागि राष्ट्रिय मापदण्डहरू पालना गर्दछ, र विदेशी परियोजनाहरूको लागि अनिवार्य आवश्यकता हो।
