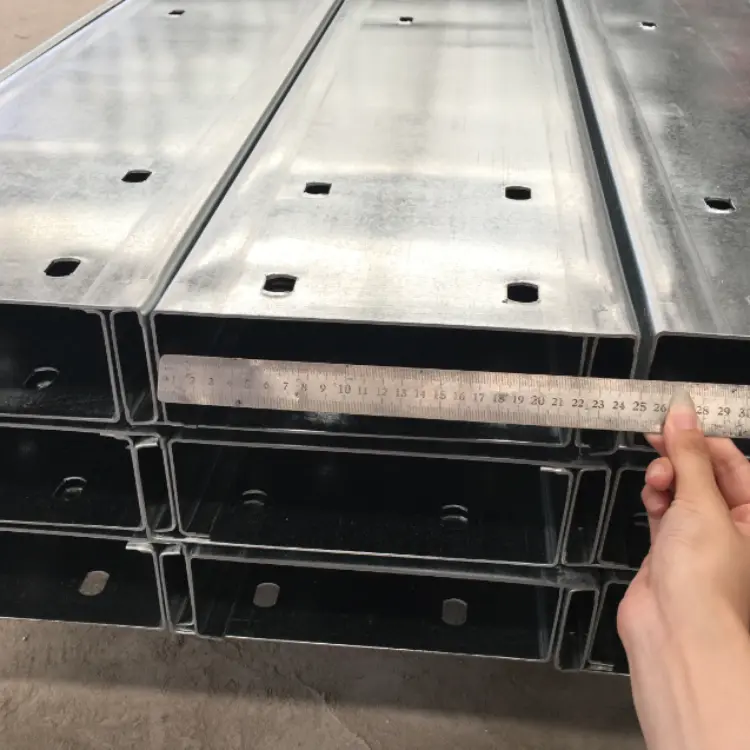

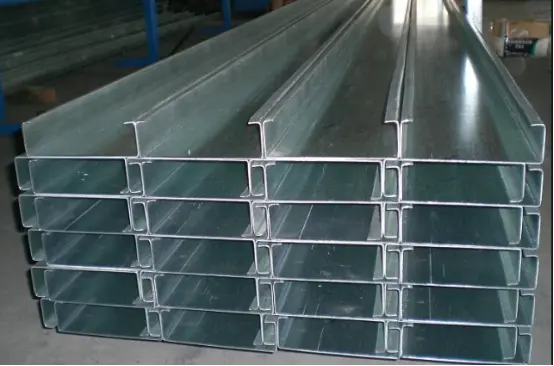

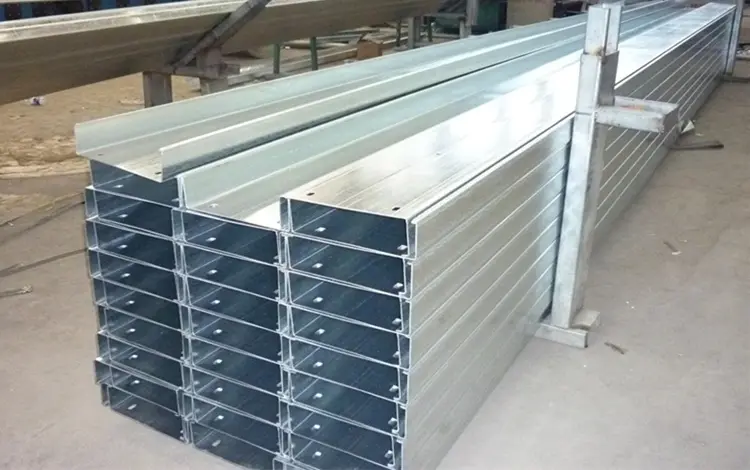

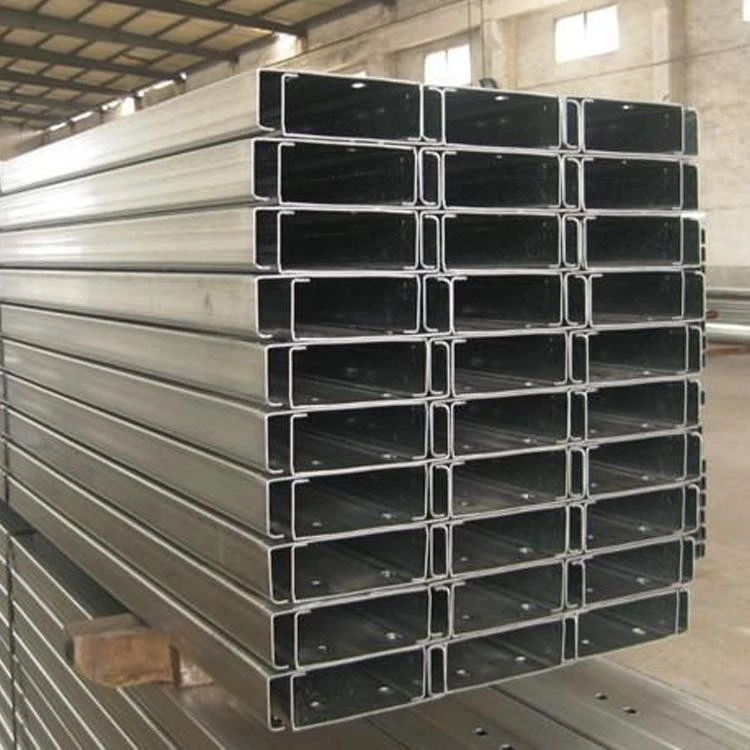

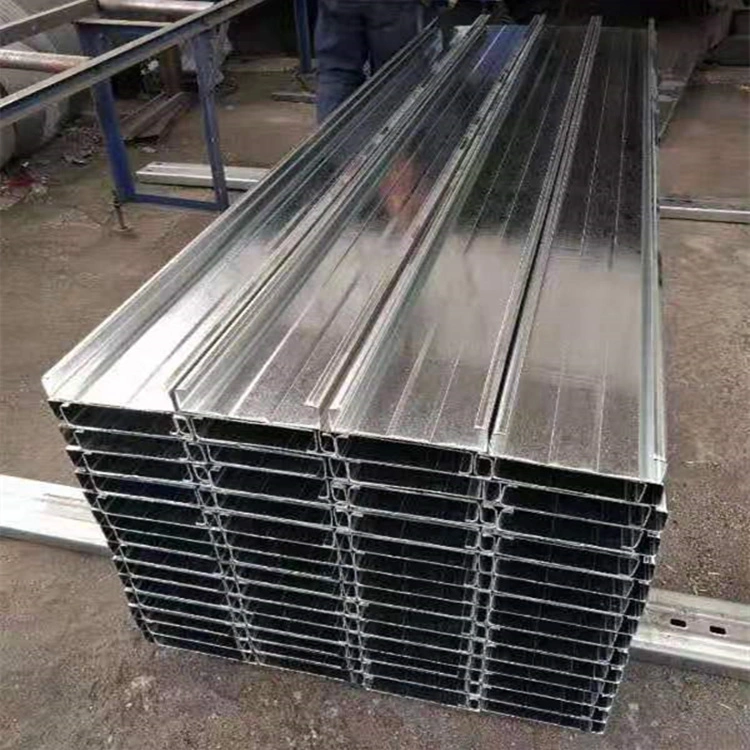

कोल्ड रोल्ड सी सेक्शन स्टिल पर्लिनहरू हट-डिप ग्याल्भेनाइज्ड स्टिल स्ट्रिपहरूबाट निर्मित हुन्छन्। छतको पर्लिन र भित्ता पर्लिनहरूमा वर्गीकृत गरीएको छ, तिनीहरू स्टिल बीमहरू, स्तम्भहरू, वा स्पेस फ्रेमहरूको शीर्ष तारहरूमा स्थापित हुन्छन्। तिनीहरूले रंग-लेपित स्टीलको छत र भित्ता प्यानलहरूको लागि लोड-बेयरिङ आधारको रूपमा सेवा गर्छन्, मुख्य इस्पात संरचनामा भारहरू स्थानान्तरण गर्छन् र भवन खाम प्रणालीको लागि संरचनात्मक रूपरेखाको रूपमा काम गर्छन्। मानक स्पेसिफिकेशन: Q235 हट-डिप गैल्भेनाइज्ड सी-सेक्शन स्टील ≥80μm को ग्याल्भेनाइजिंग तह मोटाईको साथ।
छत: C140 × 50 × 20, C160 × 50 × 20, C180 × 60 × 20, C200 × 70 × 20
पर्खाल: C80×40×20, C100×50×20, C120×50×20
पर्खाल मोटाई: 1.8, 2.0, 2.2, 2.5mm
१) सीधा गोल इस्पात टाई-रोड: Φ10, Φ12; विकर्ण रूपमा स्थापित।
२)। आस्तीन स्ट्रट्स: Φ32 × 2.0 वेल्डेड पाइप; कडा समर्थन प्रदान गर्न विकर्ण टाई-रडहरूको संक्रमण बिन्दुहरूमा स्थापित।
लेआउट: टाई-रडहरू 4 मिटर भन्दा माथिको स्प्यानको साथ छतको पर्लिनहरूको लागि अनिवार्य छ।
एल आकारको कोण स्टील वा सानो सी-सेक्शन स्टील; एक छेउमा पर्लिन र अर्को छेउमा स्टिल बीमसँग जोडिएको छ। तिनीहरूले छतमा हावाको चापको कारणले purlin लाई पल्टाउनबाट रोक्छन् र लामो-स्प्यान छतहरूको लागि एक मानक विशेषता हो।
१) पर्लिन क्लीट्स: इम्बेडेड वा स्टिल बीम र स्तम्भहरूमा वेल्डेड; सी-सेक्शन purlins यी क्लिट्स मा आराम।
२)। उच्च-शक्ति बोल्टहरू र सेल्फ-ड्रिलिंग स्क्रूहरू: पर्लिनहरू छुट्याउन र पर्लिनहरूलाई क्लीटहरूमा सुरक्षित गर्न प्रयोग गरिन्छ।
purlins माथि फिक्स्ड: छत/भित्ता प्यानल, इन्सुलेशन, भाप अवरोध झिल्ली, र ट्रिम/फ्ल्यासिंग घटक।
1. सानो गोदाम (स्प्यान ≤ 9 मिटर): C140 × 50 × 2.0 छत purlins + C100 × 50 × 2.0 भित्ता purlins; साधारण झोला रडहरू; कुनै फ्ल्यान्ज ब्रेसेस छैन।
२. मानक कारखाना भवन (१२–२४ मिटर): C160/C180 रूफ purlins + पूर्ण स्याग रड र स्ट्रट प्रणाली + रूफ फ्ल्यान्ज ब्रेसेस।
3. तटीय हावा-हावा क्षेत्रहरू / स्पेस फ्रेम छतहरू: बाक्लो सी-सेक्शन स्टील (2.2–2.5mm), बढेको sag रड घनत्व, र पूर्ण छत फ्ल्यान्ज ब्रेसिङ।
मानक अन्तरदेशीय: हट-डिप गैल्भेनाइजिंग ≥ 80μm;
तटीय (नुन स्प्रे): हट-डिप गैल्भेनाइजिंग ≥ 120μm।
1. कोल्ड रोल्ड सी सेक्शन स्टिल पर्लिन्समा संरचनात्मक रूपमा कुशल क्रस-सेक्शन रहेको छ, जसले उत्कृष्ट लचिलो र कम्प्रेसिभ बल, भौतिक अर्थतन्त्र, र उच्च भार सहन क्षमता प्रदान गर्दछ।
2. चिल्लो, बरर-मुक्त सतहहरू र सटीक पंचिंगले सजिलो स्प्लिसिङ र जडानलाई सुविधा दिन्छ।
3. समान सामग्री गुण र राम्रो कठोरता; घुमाउने र विरूपण प्रतिरोधी।
4. पूर्व-पञ्च गरिएको प्वालहरूले प्रत्यक्ष रूपमा साइटमा एसेम्बली गर्न अनुमति दिन्छ, महत्त्वपूर्ण रूपमा निर्माण समय छोटो पार्छ।
5. विभिन्न छत र भित्ता cladding प्यानल संग उपयुक्त; हल्का इस्पात भवनहरूको लागि आवश्यक फ्रेमिङ प्रोफाइल।
चिसो-गठित पातलो-पर्खाल खण्डहरू समान लोड-वाहक क्षमताको लागि हट-रोल्ड च्यानल स्टीलको लगभग एक तिहाइ तौल हुन्छन्। यसले स्टिल बीम, स्तम्भ र फाउन्डेसनमा भार कम गर्छ, साथै संरचनाको लागि आवश्यक कुल स्टिल टनेज। यसको विपरित, कंक्रीट purlins धेरै भारी र स्पेस फ्रेम वा लामो-स्प्यान हल्का इस्पात छाना लागि अनुपयुक्त छन्।
कम्पोनेन्टहरू निश्चित लम्बाइमा निर्मित हुन्छन्; अन-साइट एसेम्बलीले बोल्ट जडानको साथ ड्राई-निर्माण विधि प्रयोग गर्दछ, साइटमा काट्ने वा वेल्डिङको आवश्यकतालाई हटाउँदै। यसको विपरित, टिम्बर पर्लिनलाई प्लानिङ र प्रिजर्भेटिभ उपचार चाहिन्छ, जबकि कंक्रीट पर्लिनलाई फर्मवर्क, कास्टिङ र क्युरिङ चाहिन्छ—परिणाम निर्माण समयरेखामा महत्त्वपूर्ण भिन्नता हुन्छ।
सी-सेक्शन स्टिलको भित्री घुमाउरो लिपले राउन्ड-बार टाई-रोडहरू र घुँडा कोष्ठकहरूको सजिलो स्थापनाको लागि अनुमति दिन्छ, साधारण कोण-फलामको पर्लिनहरूको तुलनामा पार्श्व घुमाउने र हावा/हिउँको भारहरूको लागि उच्च प्रतिरोधको साथ बलियो संरचनात्मक प्रणाली सिर्जना गर्दछ।
सम्पूर्ण खण्ड हट-डिप ग्याल्भेनाइज्ड छ, एक समान, वायुरोधी जस्ता कोटिंग सुनिश्चित गर्दै (अन्तर्देशीय क्षेत्रहरूका लागि 80μm, तटीय क्षेत्रहरूका लागि 120μm) जसले वर्षा र चिसोबाट क्षरण प्रतिरोध गर्दछ। यसको विपरीत, कच्चा काठ सड्ने र फुट्ने सम्भावना हुन्छ, जबकि मानक कालो फलामको च्यानल स्टिलले आवधिक चित्रकलाको लागि उच्च मर्मत लागत समावेश गर्दछ।
प्वालहरू प्लम्बिङ र बिजुली लाइनहरूका लागि साइटमा सीधै वेबमा ड्रिल गर्न सकिन्छ, बीम वा purlins वरिपरि रूट गर्न आवश्यक हटाएर र सफा, कुशल लेआउटको परिणाम हो। यसको विपरित, च्यानल स्टिलको बाक्लो पर्खालहरूले ड्रिल गर्न गाह्रो बनाउँछ, र कंक्रीट पर्लिनहरू मनमानी रूपमा ड्रिल गर्न सकिँदैन।
कारखाना विस्तार वा ढोका र झ्याल स्थानहरूमा परिमार्जन गर्दा पुन: प्रयोगको लागि सामग्रीहरू साइटमा काट्न र काट्न सकिन्छ, र स्टिल 100% पुन: प्रयोगयोग्य छ। काठ र कंक्रीट purlins, तथापि, सामान्यतया भत्काए पछि निर्माण फोहोर हुन्छ।
लगातार रोल-फर्मिङ मार्फत उत्पादन गरिएको, एकाइ लागत हट-रोल्ड च्यानल स्टील वा उपचार ठोस काठ purlins को तुलनामा कम छ, यसलाई औद्योगिक भवन खामहरूको लागि सबैभन्दा किफायती फ्रेमिङ विकल्प बनाउँछ।
कोल्ड रोल्ड सी सेक्शन स्टिल पर्लिन्सले सिधा छेउको सुविधा दिन्छ, जसले तिनीहरूलाई पर्खालहरू र छोटो-स्प्यान छानाहरूका लागि सरल अन-साइट स्प्लिसिङको साथ उपयुक्त बनाउँछ।
Z-सेक्शन स्टिललाई लामो-स्प्यान छतहरूको लागि उपयुक्त बनाउँदै, ल्याप्ड, अचम्मित जडानहरूको लागि डिजाइन गरिएको छ।
1. हट-रोल्ड च्यानल स्टील: भारी आत्म-तौल, महँगो सामग्री, र गैर-आर्थिक;
2. टिम्बर purlins: ज्वलनशील र सड्ने प्रवण; आगो सुरक्षा मापदण्डहरू पूरा गर्न असफल;
3. कंक्रीट purlins: भारी र स्थापना गर्न ढिलो; ठूलो मात्रामा इस्पात निर्माणमा चरणबद्ध।
कच्चा माल: हट-डिप जस्ती इस्पात पट्टी (Q235)। निरीक्षणहरूले जस्ता कोटिंग मोटाई, पट्टी मोटाई, र उपज शक्ति कभर गर्दछ। सामान्य पर्खाल मोटाई: 1.8/2.0/2.2/2.5 मिमी। जस्ता कोटिंग आवश्यकताहरू: ≥80 μm (अन्तर्देशीय) र ≥120 μm (तटीय)। स्टिल स्ट्रिप पिलिङ्ग, अनकोटेड स्पट, वा कर्ल्ड किनाराहरूबाट मुक्त हुनुपर्छ।

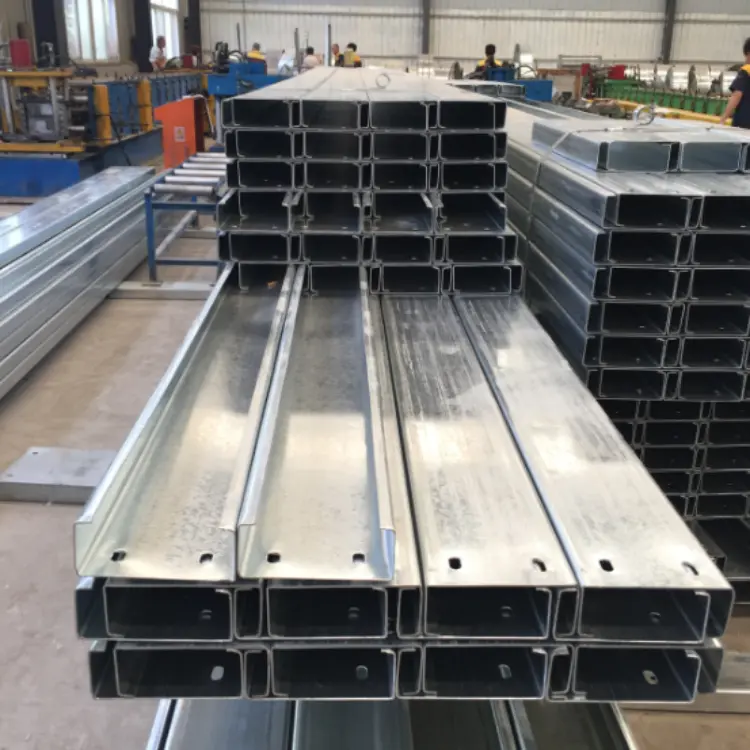

स्टिलको कुण्डललाई अनकोइलरमा फहराइयो → स्ट्रिप फ्ल्याटेन्ड → गठन इकाईमा खुवाइएको (सामग्री विचलन रोक्न ट्र्याकिङ/पङ्क्तिबद्ध प्रणालीसँग सुसज्जित)।
स्टिल स्ट्रिपले बिस्तारै जाल, माथि र तल्लो फ्ल्याङ्गहरू, र भित्री ओठहरू बनाउनको लागि मोडिने रोलरहरूको धेरै सेटहरू पार गर्दछ। एक मानक C-सेक्शन प्रोफाइल (जस्तै, C80/C100/C140/C160/C180/C200) एकल पासमा उत्पादन गरिन्छ।
अनलाइन हाइड्रोलिक उडान आरा प्रयोग गरी आवश्यक परियोजना लम्बाइमा काट्नुहोस्; काटिएको किनारा चिल्लो र विरूपणबाट मुक्त छ।
बोल्ट प्वालहरू र स्याग रडहरूका लागि गोलो प्वालहरू पछिको एसेम्बली र बन्धनका लागि समाप्त उत्पादनको छेउमा वा वेबमा मुक्का लगाइन्छ।
1. खण्डको उचाइ, फ्ल्यान्ज चौडाइ, ओठको आयाम, र पर्खालको मोटाई मापन गर्नुहोस्;
2. जस्ता कोटिंगलाई झुकाउने, घुमाउने वा क्षतिको लागि निरीक्षण गर्नुहोस्; गैर-अनुरूप वस्तुहरू अलग गर्नुहोस्।
एउटै स्पेसिफिकेशनको राम्रोसँग स्ट्याक र बन्डल उत्पादनहरू; मोडेल, मोटाई, र लम्बाइ संग लेबल; भण्डारणको लागि काठको प्यालेटहरूमा प्याक गर्नुहोस्।
1. स्ट्रेट/डायगोनल स्याग रडहरू: राउन्ड स्टिल काट्ने → थ्रेड रोलिङ;
2. स्ट्रट्स: वेल्डेड पाइप काटन;
3. घुँडाको कोष्ठक र पर्लिन क्लीट्स: सीएनसी काट्ने, बेन्ड गर्ने र स्टिल प्लेटहरूको ग्याल्भेनाइजिङ।
1. वेल्ड पर्लिनले स्टिलको बीम/स्तम्भहरूमा क्लीट्स;
2. कोल्ड रोल्ड C खण्ड स्टिल पर्लिनहरूलाई स्थितिमा उठाउनुहोस् र तिनीहरूलाई क्लीटहरूमा बोल्ट गर्नुहोस्;
3. sag rods र आस्तीन struts स्थापना गर्नुहोस्; छतको लागि इभ ब्रेसेस (घुँडा कोष्ठक) स्थापना गर्नुहोस्।
1. सामग्री: Q235B कोल्ड-रोल्ड हट-डिप जस्ती स्टिल स्ट्रिप
2. जस्ती कोटिंग मोटाई
मानक अन्तरदेशीय क्षेत्रहरू: ≥80μm
तटीय वा रासायनिक क्षरण क्षेत्रहरू: ≥120μm
C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; मोटाई: 1.8-3.0 मिमी।
1. उपज शक्ति: ≥235 MPa
2. रैखिक विस्तार गुणांक: 1.2×10⁻⁵/℃ (रङ-लेपित स्टिल पानाहरूको थर्मल विस्तारसँग उपयुक्त)
1. साग रडहरू
सीधा / विकर्ण सैग रडहरू: φ10 वा φ12 Q235 गोल इस्पात; छेउहरू थ्रेड-रोल्ड र हट-डिप गैल्भेनाइज्ड हुन्छन्।
स्ट्रट आस्तीन: Φ32 × 2.0 वेल्डेड पाइप; एउटा पातलो गोलो स्टिलको डण्डी तनावको लागि भित्री भागबाट जान्छ।
पर्लिन स्प्यान्स > 4 मिटर को लागी एक sag रड प्रणाली अनिवार्य छ।
२. इभ ब्रेसेस (छत-विशिष्ट)
सानो सी-सेक्शन वा कोण स्टीलबाट काट्नुहोस्; मोटाई purlin सँग मेल खान्छ वा 1.8 मिमी छ; एक छेउ purlin र अर्को स्टिल बीम संग जोड्छ purlin लाई पल्टाउन को लागी।
3. जडान घटकहरू
पर्लिन क्लीट्स: 3.0–5.0 मिमी तातो-डिप गैल्भेनाइज्ड स्टिल प्लेट; बन्धन बोल्टहरू: M12 वा M14 हट-डिप गैल्भेनाइज्ड बोल्टहरू।
1. साना गोदामहरू (स्प्यान ≤ 9 मिटर, साँघुरो स्तम्भ स्पेसिंग): रूफ C140 × 50 × 2.0; वाल C100×50×2.0
2. मानक कारखाना भवनहरू (स्प्यान 12-24 मिटर, स्तम्भ स्पेसिंग लगभग 6-7 मिटर): रूफ C160/C180 (भित्ता मोटाई 2.0-2.2 मिमी); sag rods र flange braces को पूरा सेट संग सुसज्जित
3. तटीय उच्च हावा क्षेत्रहरू: बाक्लो purlins (भित्ता मोटाई 2.2-2.5mm); sag रडहरू नजिकको अन्तरालहरूमा स्थापित
4. ठूला कारखाना भवनहरू (स्तम्भ स्पेसिङ > 7m): रूफ C200, C220, C250, C280, C300 (भित्ता मोटाई 2.0–3.0mm); sag rods र flange braces को पूरा सेट संग सुसज्जित
