परम्परागत फ्ल्याट स्पेस फ्रेमहरू वा पोर्टल कठोर फ्रेमहरूको विपरीत, लामो स्प्यान स्टिल लेटिस शेल संरचनाले घुमाउरो स्थानिय ग्रिड लोड-बेयरिङ प्रणाली प्रयोग गर्दछ। जबकि समतल संरचनाहरू मुख्य रूपमा झुकाउने कार्यमा निर्भर हुन्छन्, यो प्रणालीले शेल-आर्क थ्रस्ट र स्थानिक सदस्यहरूको अक्षीय कार्यको संयोजन मार्फत लोड-असर क्षमता प्राप्त गर्दछ।
यो प्रणाली व्यक्तिगत सदस्यहरूको मात्रै होइन तर संरचनात्मक नोडहरू, स्लाइडिङ बियरिङहरू, थ्रस्ट-प्रतिरोधी आधार तत्वहरू, छतका खामहरू, र बिजुली/जंग संरक्षण समावेश गर्ने पूर्ण, एकीकृत समाधान हो। यो विशेष गरी 60 मिटर भन्दा माथिको स्तम्भ-रहित छतहरू, जटिल घुमाउरो ज्यामितिहरू, र भारी हावा र हिउँको भारको अधीनमा रहेका साइटहरूसँग सम्बन्धित संरचनात्मक चुनौतीहरूलाई सम्बोधन गर्न इन्जिनियर गरिएको छ। दीर्घकालीन परिचालन सुरक्षाको साथ वास्तुकलाको सौन्दर्यशास्त्रलाई सन्तुलनमा राख्दै, यो अति-ठूलो-स्प्यान औद्योगिक सुविधाहरू र सार्वजनिक स्थानहरू छतको लागि मुख्यधारा छनौट भएको छ।

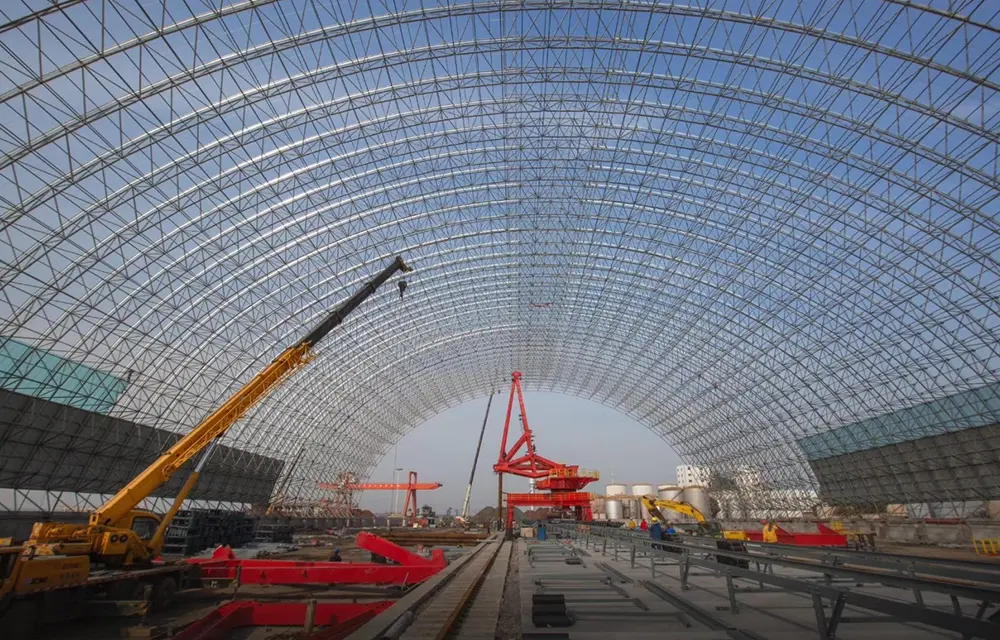

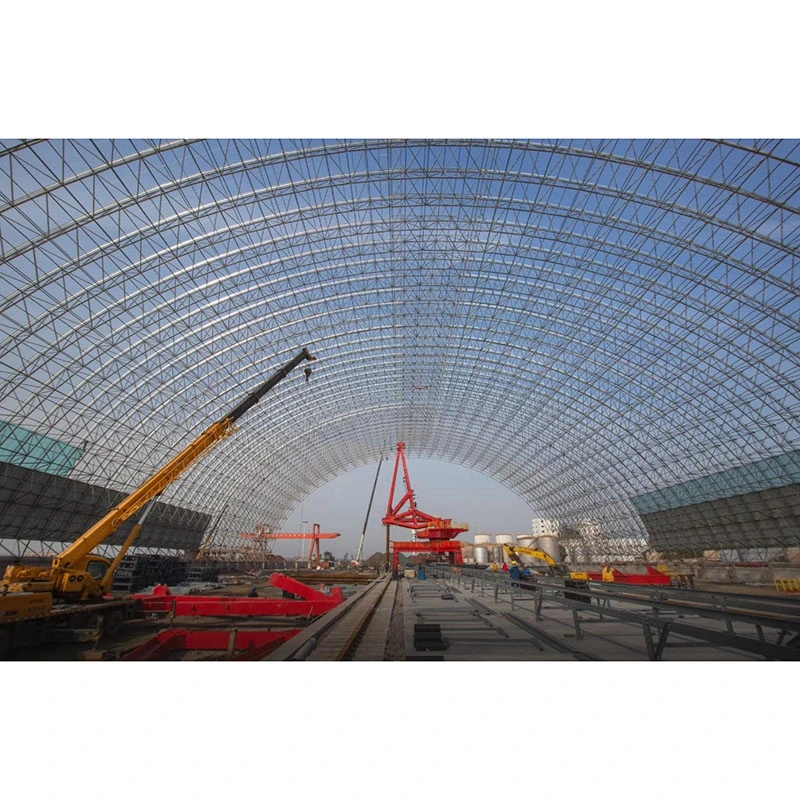

लामो स्प्यान स्टिल लेटिस शेल संरचना - प्राय: "स्टील जाली खोल" को रूपमा उल्लेख गरिएको - एक प्रकारको घुमाउरो, अत्यधिक स्थिर रूपमा अनिश्चित स्थानिक ग्रिड संरचना हो। यो अनिवार्य रूपमा एक समतल अन्तरिक्ष फ्रेम हो जुन एक निरन्तर घुमाउरो सतह बनाउनको लागि आर्च गरिएको छ, गोलाकार, अण्डाकार, बेलनाकार, र हाइपरबोलिक प्याराबोलोइड ज्यामितिहरू समावेश गर्दछ। परिभाषित विशेषता भनेको बाहिरी तेर्सो आर्क थ्रस्ट, आवश्यक समर्थन, रिंग बीम, वा आन्तरिक शक्तिहरूको प्रतिरोध गर्न थ्रस्ट-प्रतिरोधी फाउन्डेशनहरूको उत्पादन हो। यसको विपरित, फ्ल्याट स्पेस फ्रेमहरूले मुख्य रूपमा ठाडो दिशामा भार बोक्छ र कुनै तेर्सो आर्क थ्रस्ट उत्पन्न गर्दैन। दुई प्रणालीहरू सञ्चालन गर्ने आधारभूत मेकानिकल सिद्धान्तहरू पूर्ण रूपमा फरक छन्।
- सदस्य लोड गर्दै: मुख्यतया अक्षीय तनाव र कम्प्रेसन; स्थानीय झुकाउने तनावको अभावले समान तनाव वितरण सुनिश्चित गर्दछ।
- लोड स्थानान्तरण: ठाडो छत भारहरू घुमाउरो सतहको स्पर्शिक दिशामा खोल भित्र अक्षीय बलहरूमा समाधान गरिन्छ; लोड मार्ग छोटो छ, जसको परिणामस्वरूप न्यूनतम ऊर्जा हानि हुन्छ।
- परिचालन उपयुक्तता: अत्यधिक स्थिर रूपमा अनिश्चित अनावश्यक संरचना; स्थानीयकृत सदस्य विफलताले अचानक हावा, हिउँ, र भूकम्पीय घटनाहरू विरुद्ध उच्च लचिलोपन प्रदान गर्दै, विश्वव्यापी पतन ट्रिगर गर्दैन।
- एकल-तह स्टिल जाली खोल: धेरै कम आत्म-तौल संग एकल-तह सदस्य व्यवस्था; सानो-देखि-मध्यम स्प्यान (15-60 मिटर) ग्लेज्ड डोमहरू र साना ल्यान्डस्केप प्याभिलियनहरूको लागि उपयुक्त; कम हावा र हिउँ भार भएका क्षेत्रहरूमा मात्र लागू हुन्छ; मुख्य रूपमा कास्ट स्टील हब नोडहरू प्रयोग गर्दछ।
- डबल-लेयर बोल्टेड-बल ल्याटिस शेल: डबल-लेयर ग्रिड कन्फिगरेसन जोड्ने वेब सदस्यहरूसँग माथि र तल तारहरू समावेश गर्दछ; उच्च कठोरता प्रदान गर्दछ; मानक ठूलो-स्प्यान (30-100 मिटर) कोइला शेड र बेलनाकार भण्डारण शेलहरूको लागि उपयुक्त; मानक हावा र हिउँ अवस्था संग अन्तरदेशीय साइटहरु को लागि रुचाइएको छनोट।
- डबल-लेयर वेल्डेड-बल ल्याटिस शेल: गोलाकार नोडहरूमा पूर्ण-प्रवेश वेल्डिंग सुविधाहरू, विकृतिको लागि असाधारण प्रतिरोध प्रदान गर्दछ; अति-ठूलो स्प्यान (60-200 मिटर) र तटीय क्षेत्रहरूमा तीव्र हावा र भारी हिउँको अधीनमा भारी-भार भण्डारण सुविधाहरूको लागि उपयुक्त।
प्राथमिक सामग्री चयन मापदण्ड: Q235B स्टिल स्प्यान ≤60m र छत भार ≤0.9 kN/m² को लागि चयन गरिएको छ; Q355B स्टिल स्प्यान्स>60m, भारी-लोड कोइला शेडहरू, र तटीय क्षेत्रहरूमा प्रयोग गरिन्छ।
कस्टम-कट सर्कुलर होलो सेक्शन (CHS) सदस्यहरू र तीन प्रकारका विशेष नोडहरू समावेश गर्दछ; सबै सदस्यहरूलाई मानकीकृत लम्बाइहरू प्रयोग गर्नुको सट्टा सतह वक्रताको आधारमा विशिष्ट लम्बाइहरूमा काटिन्छ। आधार सामग्रीहरूमा φ60 × 3.5 देखि φ219 × 10 सम्मका विनिर्देशहरू सहित सिमलेस स्टील पाइपहरू र उच्च-फ्रिक्वेन्सी वेल्डेड स्टील पाइपहरू समावेश छन्। नोड प्रकारहरूको लागि विभेदित अनुप्रयोग परिदृश्यहरू:
- बोल्ट गरिएको खाली क्षेत्रहरू: कम-वक्रता बेलनाकार शेलहरू र डबल-तह परम्परागत जालीदार खोलहरू; बोल्टहरू प्रयोग गरेर साइटमा जम्मा गरिएको, शून्य अन-साइट वेल्डिंग आवश्यक छ।
- वेल्डेड खोक्रो क्षेत्रहरू: ठूलो-स्प्यान, भारी-भार, र बाक्लो-शेल संरचनाहरू; स्थानीय क्रसिङ विरूपणको प्रतिरोध गर्न आन्तरिक कुण्डलीय कडा रिबहरू सुविधा।
- कास्ट स्टील हब नोडहरू: विशेष गरी एकल-तह घुमाउरो गुम्बजहरूको लागि; प्लग-इन जडानहरू प्रयोग गर्नुहोस् र कम्पोनेन्ट मानकीकरणको उच्चतम स्तर प्रस्ताव गर्नुहोस्।
सम्बद्ध फास्टनरहरू: बोल्टेड स्फेयर प्रणालीहरूले मानक ग्रेड 10.9 उच्च-शक्ति बोल्टहरू, कोनिकल हेडहरू, सील प्लेटहरू, र आस्तीनहरू प्रयोग गर्छन्; वेल्डेड स्फेयर प्रणालीहरूमा मानक फास्टनरहरू छैनन्, पूर्ण रूपमा बेभल्ड किनारहरू भएका पूर्ण-प्रवेश बट वेल्डहरूमा भर पर्छन्।
जालीदार खोलको तेर्सो आर्क थ्रस्ट स्पेस फ्रेमको 3-5 गुणा हुन्छ; गलत समर्थन चयनले सीधै छत पतन हुन सक्छ। चार प्रकारका समर्थनहरू र तिनीहरूको आवेदन परिदृश्यहरू:
- फिक्स्ड हिंगेड समर्थनहरू: भवनको कुनामा अवस्थित; ठाडो र द्विदिशात्मक तेर्सो विस्थापनलाई रोक्नुहोस्, शेलको आर्क थ्रस्टको 60% भन्दा बढी सहन गर्नुहोस्, र तनाव कम गर्न मामूली घुमाउन अनुमति दिनुहोस्।
- युनिडायरेक्शनल स्लाइडिङ समर्थन: परिधि वा रेडियल दिशामा स्लाइड गर्नुहोस्; विशेष गरी मौसमी तापमान भिन्नताको कारण थर्मल थ्रस्ट जारी गर्न डिजाइन गरिएको, थर्मल विस्तार र संकुचनको कारण क्र्याकिंग रोक्न।
- टेन्साइल हिंगेड समर्थनहरू: तटीय वा खुला, खुला साइटहरूमा प्रयोग गरिन्छ; नकारात्मक हावा सक्शन बलहरूको प्रतिरोध गर्नुहोस् र जालीदार खोललाई हावाले माथि उठ्न वा च्यातिनबाट रोक्नुहोस्।
- लोचदार समर्थनहरू: असमान फाउन्डेशन सेटलमेन्ट भएका साइटहरूको लागि वा अनियमित डबल-वक्र जालीदार खोलहरूको लागि प्रयोग गरिन्छ; लोड वितरण समायोजन गर्न आधार विरूपणमा अनुकूलन गर्नुहोस्।
समर्थन सामानहरू: 18-30 मिमी बाक्लो बेस प्लेटहरू, 12-20 मिमी पार्श्व कडा रिबहरू, Q355B एम्बेडेड एङ्कर बोल्टहरू, र लेभलिंग/एन्टि-स्लिप शिमहरू।
मानक पृथक ढेर टोपी जालीदार खोल द्वारा उत्पन्न बाहिरी जोर प्रतिरोध गर्न सक्दैन; त्यसैले, लक्षित सुदृढीकरण आवश्यक छ। फाउन्डेसनहरूले C30–C35 प्रबलित कंक्रीट पृथक पाइल क्याप्स, स्ट्रिप फाउन्डेसन, वा पाइल क्यापहरू प्रयोग गर्छन्। बाहिरी विस्थापनलाई रोक्नको लागि एन्टी-अपलिफ्ट ग्राउन्ड बीमहरू र कंक्रीट काउन्टरवेट पियरहरू जगको बाहिरी भागमा स्थापना गरिन्छ। इम्बेडेड स्टील बियरिङ प्लेटहरूको लागि फ्ल्याटनेस सहिष्णुता ≤2 मिमी मा सेट गरिएको छ बियरिङहरूको सहज स्लाइडिङ सुनिश्चित गर्न।
छतको घेरा प्रणालीमा तीन प्रकारका हुन्छन्: घुमाउरो ब्यारेल शेलहरूको लागि आल्मुनियम-म्याग्नेसियम-म्यांगनीज स्ट्यान्डिङ-सीम प्यानलहरू, डेलाइटिङ डोमहरूका लागि टेम्पर्ड इन्सुलेट ग्लास, र संलग्न कोइला शेडहरूको लागि प्रोफाइल गरिएको रंग-लेपित स्टिल पानाहरू। माध्यमिक संरचनात्मक सदस्यहरू पूर्ण रूपमा हट-डिप गैल्भेनाइज्ड C- र Z-सेक्शन purlins, रूफ टाई रडहरू र इभ स्ट्रट्सद्वारा पूरक हुन्छन्। पार्श्व स्थिरता बाहिरी प्रबलित कंक्रीट रिंग बीम द्वारा सुनिश्चित गरिन्छ जसमा समग्र आर्च थ्रस्ट समावेश हुन्छ, साथै गेबलको छेउमा र स्तम्भहरू बीचको छेउमा पार्श्व विस्थापन रोक्नको लागि अतिरिक्त स्टिल ब्रेसिङ समावेश गर्दछ।
- एन्टी-क्रोसन: मानक भित्री साइटहरूको लागि हट-डिप गैल्भेनाइज्ड कोटिंग मोटाई ≥85μm र नुन स्प्रेको सम्पर्कमा रहेका तटीय साइटहरूको लागि ≥120μm; क्षतिग्रस्त ग्याल्भेनाइजिङको साइटमा मर्मत गर्दा Sa2.5 एब्रेसिभ ब्लास्टिङ समावेश हुन्छ र त्यसपछि तीन-तह इपोक्सी जिंक-रिच कोटिंग प्रणाली हुन्छ।
- आगो प्रतिरोधी: सार्वजनिक स्थानहरू पातलो-फिल्म इन्ट्युमेसेन्ट आगो प्रतिरोधी कोटिंग्स (0.5h–2.0h आगो प्रतिरोधको लागि मूल्याङ्कन गरिएको) लेपिएका हुन्छन्; बन्द औद्योगिक कोइला शेडहरूलाई मानक आगो प्रतिरोधी कोटिंग्स आवश्यक पर्दैन।
- बिजुली संरक्षण: शीर्ष-कोर्ड सदस्यहरूले प्राकृतिक बिजुली-क्याप्चरिंग जालको रूपमा सेवा गर्छन्, पूर्ण ग्राउन्डिङ सर्किट बनाउनको लागि एङ्कर बोल्टहरू मार्फत फाउन्डेसनको मुख्य सुदृढीकरण बारहरूमा जडान हुन्छ; कुनै अतिरिक्त बिजुली सुरक्षा स्ट्रिप्स आवश्यक छैन।
स्टिल ट्यूब सदस्यहरू + बोल्ट बलहरू + एक दिशात्मक स्लाइडिंग हिंग्ड समर्थनहरू + स्ट्रिप थ्रस्ट-प्रतिरोधी आधारहरू + रंग-कोटेड स्टील क्लेडिंग; संलग्न सुक्खा कोइला शेडहरू र समग्र साइलोहरूको लागि आदर्श; न्यूनतम लागत र छोटो निर्माण अवधि।
बाक्लो पर्खालको वेल्डेड ट्युबहरू + कडा वेल्डेड होलो स्पेयरहरू + स्थिर तनाव-प्रतिरोधी समर्थनहरू + पाइल क्याप फाउन्डेशनहरू + एल्युमिनियम-म्याग्नेसियम-म्यांगनीज छत; स्टेडियम र एयरपोर्ट टर्मिनलहरूमा ठूलो-स्प्यान गुम्बजहरूको लागि उपयुक्त; हावा र हिउँ भार विरुद्ध उच्चतम रिडन्डन्सी प्रदान गर्दछ।
मानकीकृत घुमाउरो सर्कुलर ट्युबहरू + कास्ट स्टिल हब नोडहरू + लाइटवेट हिंग्ड सपोर्टहरू + गिलास स्काइलाइट रूफिंग; ल्यान्डस्केप एट्रियम र साना प्रदर्शनी हलहरूको लागि उपयुक्त; उच्च सौन्दर्य अपील प्रदान गर्दछ।
100 मिटर स्प्यानको लागि, स्टिल खपत डबल-लेयर फ्ल्याट स्पेस फ्रेमहरूको तुलनामा 18%–25% कम छ; शेलको आर्क प्रभावले स्वाभाविक रूपमा भारहरू वितरण गर्दछ, भविष्यको संरचनात्मक सुदृढीकरणको आवश्यकतालाई हटाउँदै।
गोलाकार वा जटिल डबल-वक्र छत आकारहरू बनाउन सक्षम; पोर्टल कठोर फ्रेमहरूको 36m आर्थिक अवधि सीमा नाघ्छ र अद्वितीय वास्तुकला फारमहरूको लागि स्वीकृति आवश्यकताहरू पूरा गर्दछ।
घुमाउरो ज्यामितिले ड्रेनेजको लागि अन्तर्निहित ढलान प्रदान गर्दछ, ढलान सिर्जना गर्न थप भरण तहहरूको आवश्यकतालाई हटाउँछ र छत चुहावट र पानी पोन्डिङसँग सम्बन्धित मर्मत जोखिमहरू कम गर्दछ।
अत्यधिक स्थिर रूपमा अनिश्चित संरचनाको रूपमा, यसले ब्यूफोर्ट स्केल 12 हावाहरू, हिमपातहरू, र क्षेत्रीय भूकम्पीय गतिविधिहरूको प्रतिरोधमा सबै प्लानर स्टिल संरचनाहरूलाई पछाडि पार्छ।
हाइड्रोलिक लिफ्टिंग द्वारा पछ्याइएको एकीकृत ग्राउन्ड असेंबलीलाई समर्थन गर्दछ; उच्च उचाइमा हुने कामलाई ७०% ले घटाउँछ, जसले गर्दा साइटमा हुने सुरक्षा दुर्घटनाहरूको दर कम हुन्छ।
समान गोलाकार खोक्रो खण्डहरूले खिया हटाउन र निरीक्षणको सुविधा दिन्छ; घुमाउरो छतले वर्षाको पानी र धुलोलाई प्राकृतिक रूपमा सर्ने अनुमति दिन्छ, सफाई फ्रिक्वेन्सी आधामा काट्छ।
पोर्टल कठोर फ्रेमहरू केवल प्लानर, एकदिशात्मक झुकाउने अनुभव गर्दछ; स्प्यान्स 36m भन्दा बढी हुँदा लागत स्पाइक हुन्छ, र तिनीहरू घुमाउरो आकारहरू बनाउन सक्दैनन्। समतल स्पेस फ्रेमहरू तेर्सो आर्क थ्रस्ट बिना स्थानिक तनाव र कम्प्रेसनमा विशुद्ध रूपमा निर्भर हुन्छन्; तिनीहरूलाई घुमाउरो सतहहरूमा अनुकूलन गर्न धेरै गैर-मानक कम्पोनेन्टहरू चाहिन्छ, लागत 40% भन्दा बढि बढ्छ। लामो स्प्यान स्टिल लेटिस शेल संरचनाहरूले द्विदिशात्मक स्थानिय आर्क कार्य प्रयोग गर्दछ, तिनीहरूलाई घुमाउरो सतहहरूको लागि स्वाभाविक रूपमा उपयुक्त बनाउँदछ र अल्ट्रा-ठूला स्प्यानहरूको लागि महत्त्वपूर्ण लागत फाइदाहरू प्रदान गर्दछ।
स्पेस फ्रेमहरूलाई सामान्यतया उचाइमा टुक्रा-टुक्रा विधानसभा आवश्यक हुन्छ, साइट लचिलोपन सीमित गर्दै; स्टिल लेटिस शेलहरूले सीमित ठाउँहरूको लागि उपयुक्त घुमाउने स्लाइडिङ प्रविधिहरू सहित चार निर्माण विधिहरू छनौट गर्न अनुमति दिन्छ। घेराको सन्दर्भमा, स्टिल जाली खोलको वक्रता एल्युमिनियम-म्याग्नेसियम-म्यांगनीज प्यानल र घुमाउरो गिलाससँग पूर्ण रूपमा पङ्क्तिबद्ध हुन्छ, छत प्यानलहरूमा टर्सनल तनाव हटाउँछ र भविष्यमा क्र्याकिंगको जोखिम कम गर्दछ।
संरचनात्मक सदस्यहरू पूर्ण रूपमा सिमलेस गोलाकार ट्युबहरू मिलेर बनेका हुन्छन्, जसले कोण वा च्यानल स्टिलसँग फेला परेका "डेड जोनहरू" लाई हटाएर; यसले हट-डिप ग्याल्भेनाइजिङ र कोटिंग अनुप्रयोगहरूमा पूर्ण कभरेज सुनिश्चित गर्दछ, तटीय वातावरणमा प्लानर स्पेस फ्रेमहरूको तुलनामा 8-12 वर्षसम्म एन्टी-कोरोसन आयु विस्तार गर्दछ। श्रेणी द्वारा मानकीकृत प्रशोधन कार्यप्रवाह
1. बोल्टेड-बल प्रेसिजन मेसिनिङ: राउन्ड स्टिल फोर्जिङ खाली → गोलाकार सतहको लेथ फिनिसिङ → मल्टि-स्टेसन ड्रिलिङ र विशिष्ट कोण/वक्रमा ट्यापिङ → आन्तरिक दरारका लागि चुम्बकीय कण निरीक्षण (MPI) → हट-डिप ग्याल्भेनाइजिङ।
2. सदस्य सटीक मेसिनिंग: सीएनसी लम्बाइमा स्टिल ट्यूबहरू काट्ने → कोनिकल हेडहरूको मेशिनिंग → दुबै छेउमा पूर्ण-प्रवेश CO2 परिधि वेल्डिंग → महत्वपूर्ण सदस्यहरूको २०% मा अल्ट्रासोनिक परीक्षण (UT, ग्रेड II)
3. सहायक प्रशोधन: ग्रेड 10.9 बोल्ट को शमन, टेम्परिंग, र निरीक्षण; थ्रेड फिट सहिष्णुता सुनिश्चित गर्न आस्तीन र सेट स्क्रू को एक साथ ग्याल्वनाइजिंग।
4. फ्याक्ट्री प्रि-एसेम्बली: १:१ स्केल घुमाउरो एसेम्बली जिगको निर्माण → फ्यान आकारका एकाइहरूको ट्रायल एसेम्बली → गोलाकार वृद्धि र बोल्ट इन्सर्सन डेप्थको प्रमाणीकरण → गैर-मानक सदस्यहरूको समायोजन।
5. क्षेत्रीय प्याकेजिङ: परिधि र रेडियल नम्बरिङमा आधारित वर्गीकृत प्याकिङ → साइटमा एसेम्बली अनुक्रमको मार्किङ।
6. साइटमा स्थापना: सपोर्ट लेभलिङ → तल्लो कर्ड ग्रिडको असेम्बली → वेब सदस्यहरूको स्थापना र शीर्ष कर्ड क्लोजर → उच्च-शक्ति बोल्टको अन्तिम कडाई → टच-अप र फायरप्रूफ कोटिंग ग्याल्भेनाइजिंग।
स्टिल प्लेट गोलार्धहरूको मुद्रांकन → बेभलिंग → आन्तरिक वलयिक कडा रिबहरूको असेम्बली → गोला बन्दको लागि सबमर्ज्ड आर्क वेल्डिंग (SAW) → 100% UT (ग्रेड II) वेल्ड निरीक्षण → गोलाकारहरूको पीस र ग्याल्भेनाइजिंग; प्रत्येक वेल्डको निरीक्षण र स्वीकृतिको साथ, क्षेत्रहरूमा सदस्यहरूको साइटमा पूर्ण प्रवेश बेभल वेल्डिंग।
कास्ट-स्टील नोड्सको सटीक कास्टिङ → बहु-दिशात्मक जडान स्लटहरूको मेसिनिङ → घुमाउरो ट्युबको मिलिङ → फ्याक्ट्री एकाइ परीक्षण एसेम्बली → समग्र ग्याल्भेनाइजिंग; इन्सर्सन र बोल्ट लक मार्फत साइटमा असेंबली - साइटमा कुनै तातो काम वा वेल्डिङ आवश्यक पर्दैन।
बेस प्लेट र स्टिफेनर प्लेटहरूको CNC काट्ने → बेभलिङ, एसेम्बली, र वेल्डिङ → स्लाइडिङ सतहहरूको सटीक मिलिङ → वेल्ड निरीक्षण → एंकर बोल्टको ग्याल्भेनाइजिङ र पूर्ण सेट प्याकेजिङ।
सामान्य स्टील पाइप विशिष्टता: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
परम्परागत ग्रिड स्पेसिङ: 1.5m ~ 3.5m गोलाकार र बेलनाकार जाली गोलाहरूको लागि
सदस्य मशीनिंग सहिष्णुता: कुल लम्बाइ विचलन ±1.0mm, linearity ≤ L/1000
बोल्टेड गोलाकार नोड: व्यास φ120~φ400mm, पर्खाल मोटाई 12~20mm, स्क्रू होल कोण सहिष्णुता ±15′
वेल्डेड खोक्रो गोलाकार नोड: व्यास φ200~ φ500mm, भित्ता मोटाई 14 ~ 22mm आन्तरिक कठोर रिंगको साथ
आधार प्लेट समर्थन: 18 ~ 30mm मोटाई, stiffener प्लेट 12 ~ 20mm, एंकर बोल्ट सामग्री Q355B
|
सामग्री ग्रेड |
उपज शक्ति |
तन्य शक्ति |
आवेदन दायरा |
|
Q235B |
≥235MPa |
375～500MPa |
सानो-स्प्यान एकल-तह जाली खोल, लाइट-लोड डेलाइटिंग डोम |
|
Q355B |
≥355MPa |
470-630MPa |
६० मिटरभन्दा माथिको डबल-लेयर जालीको खोल, कोइला शेड, भारी हावा र हिउँ भार भएको ठाउँहरू |
एकल-तह जाली खोल आर्थिक अवधि: 15m ~ 60m
डबल-लेयर बोल्ट गरिएको गोलाकार जाली खोल किफायती अवधि: 30m ~ 100m
डबल-लेयर वेल्डेड गोलाकार जाली खोल अधिकतम अवधि: 60m~200m
रूफ लोड इन्डेक्स: डेड लोड 0.35~0.90kN/㎡, लाइभ लोड 0.5~1.2kN/㎡; बन्द कोइला शेड लाइभ लोड 2.5kN/㎡ सम्म
तापमान विरूपण नियन्त्रण: अल्ट्रा-लामो बेलनाकार गोलाहरूले तापमान आर्क थ्रस्ट जारी गर्न एकतर्फी स्लाइडिङ समर्थनहरू अपनाउनुपर्छ।
बोल्टेड गोलाकार पाइप परिधि वेल्ड: ग्रेड 2 वेल्ड, प्रमुख सदस्यहरूको लागि 20% UT अल्ट्रासोनिक निरीक्षण, राष्ट्रिय प्रमुख परियोजनाहरूको लागि 100% निरीक्षण
वेल्डेड गोलाकार बट वेल्ड: पूर्ण प्रवेश ग्रेड 2 वेल्ड, भारी-लोड जाली गोलाहरूको लागि 100% UT निरीक्षण
फ्याक्ट्री हट-डिप ग्याल्भेनाइजिंग: अन्तर्देशीय क्षेत्रहरूको लागि ≥85μm, तटीय नुन कुहिरो क्षेत्रहरूको लागि ≥120μm
साइटमा मर्मत मानक: Sa2.5 बालुवा ब्लास्टिङ, तीन-तह पेन्ट प्रणालीको लागि कुल सुख्खा फिल्म मोटाई ≥120μm
आगो प्रतिरोध अवधि: 0.5h/1.0h/1.5h/2.0h सार्वजनिक भवन पातलो-तह फायरप्रूफ कोटिंगको लागि
घण्टी बीम र समर्थन अक्ष विचलन ≤±5mm, समर्थन उचाइ विचलन ≤±3mm
आसन्न समर्थनहरूको उचाइ विचलन ≤2mm, समग्र शेल वृद्धि विचलन ≤1/1000 डिजाइन उचाइको
एकल-तह डेलाइटिङ डोम: 10~20kg/㎡
डबल-तह परम्परागत स्थल बेलनाकार खोल: 20~ 33kg/㎡
डबल-लेयर बन्द कोइला शेड जाली खोल: 33~ 55kg/㎡
सीमित ठाउँ र क्रेन पहुँच अवरोधहरू जस्ता चुनौतिहरूलाई सम्बोधन गर्नका लागि लामो स्प्यान स्टिल लेटिस शेल संरचनाहरूका लागि स्थापना योजनाहरू साइट अवस्थाहरूको आधारमा चयन गरिन्छ:
1. उच्च-उचाई बल्क असेंबली: सानो-स्प्यान छरिएका साइटहरूको लागि उपयुक्त, कुनै ठूलो लिफ्टिङ उपकरण आवश्यक छैन
२. ब्लक एसेम्बली: शेललाई फ्यान आकारको ब्लकहरूमा विभाजन गर्नुहोस्, जमिनमा जम्मा गर्नुहोस् र छुट्टै उठाउनुहोस्
3. समग्र हाइड्रोलिक लिफ्टिङ: ठूलो-स्प्यान इनडोर स्थानहरूको लागि रुचाइएको, उच्च-उचाइ सञ्चालन जोखिमहरू कम गर्नुहोस्
4. घुमाउरो स्लाइडिङ स्थापना: सीमित क्रेन घुमाउने त्रिज्या भएका साँघुरो तटीय साइटहरूको लागि उपयुक्त
Q1 म कसरी एकल-तह र डबल-लेयर लामो स्प्यान स्टिल जाली खोल संरचनाहरू बीच द्रुत रूपमा छनौट गर्न सक्छु?
हिउँ जम्मा नहुने र उच्च प्राकृतिक प्रकाश आवश्यकताहरू नभएको गैर-तटीय क्षेत्रहरूमा ≤60m स्प्यानहरूका लागि, एकल-तह हब-नोड जाली खोललाई प्राथमिकता दिइन्छ (30% कम लागत)। स्प्यान्स > ६० मिटरको लागि, वा तटीय, भारी-हिउँ, वा भारी-लोड (सामग्री भण्डारण) परिदृश्यहरूमा, एकल-तह संरचनाहरूसँग सम्बन्धित स्थानीय बकलिंग अस्थिरता रोक्नको लागि डबल-लेयर जालीको खोल अनिवार्य छ।
Q2 के जाली शेलहरूको लागि स्लाइडिङ समर्थनहरू हटाउन सकिन्छ?
होइन। 45 मिटर भन्दा बढी लम्बाइ वा 50 मिटर भन्दा बढी व्यासमा गुम्बजहरूका लागि, थर्मल विकृतिले स्टीलको भार वहन क्षमता भन्दा धेरै आन्तरिक थ्रस्ट बलहरू उत्पन्न गर्दछ; स्लाइडिङ समर्थनहरू छोड्दा सीधै सदस्य झुकाउने वा फ्र्याक्चर हुनेछ।
Q3 के सेकेन्डरी काट्ने वा ड्रिलिंग हट-डिप ग्याल्भेनाइजेसन पछि साइटमा गर्न सकिन्छ?
माध्यमिक काटन वा ड्रिलिंग निषेधित छ। सबै प्वाल स्थानहरू र सदस्य लम्बाइहरू कारखानामा पूर्वनिर्मित छन्, केवल बोल्ट गरिएको एसेम्बली साइटमा प्रदर्शन गरिएको छ; काटनले ग्याल्भेनाइज्ड कोटिंगलाई क्षति पुर्याउँछ — जुन पूर्ण रूपमा मर्मत गर्न सकिँदैन — संरचनाको जंग-प्रतिरोधी जीवनकाललाई उल्लेखनीय रूपमा घटाउँछ।
Q4 स्टिल लेटिस शेलहरू र स्पेस फ्रेमहरू बीचको दीर्घकालीन O&M लागतहरूमा के भिन्नता छ?
एउटै अवधिको लागि, जालीको खोलको घुमाउरो सतहले उच्च स्व-सफाई क्षमताहरू प्रदान गर्दछ, वार्षिक छत सफाई लागत 45% ले घटाउँछ। थप रूपमा, अक्षीय-लोड सदस्यहरू थकान-प्रेरित झुकावबाट पीडित हुँदैनन्, 30 वर्ष भित्र संरचनात्मक सुदृढीकरणको आवश्यकतालाई हटाउँदै; यसरी, O&M कार्यसम्पादन फ्ल्याट स्पेस फ्रेमहरूको भन्दा धेरै उच्च छ।
