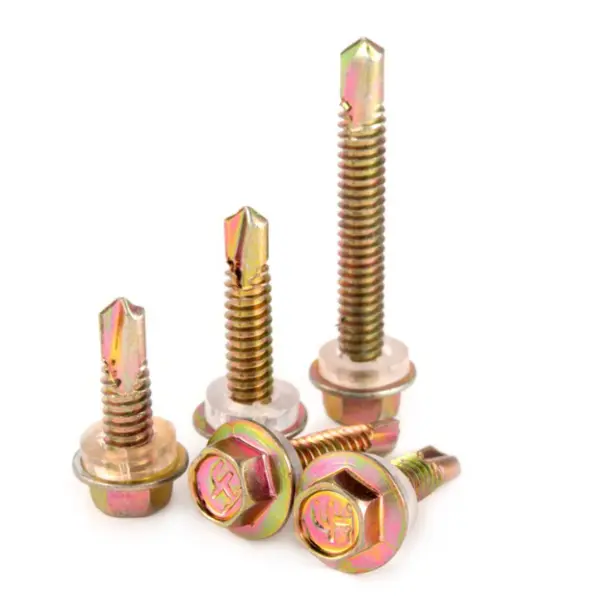

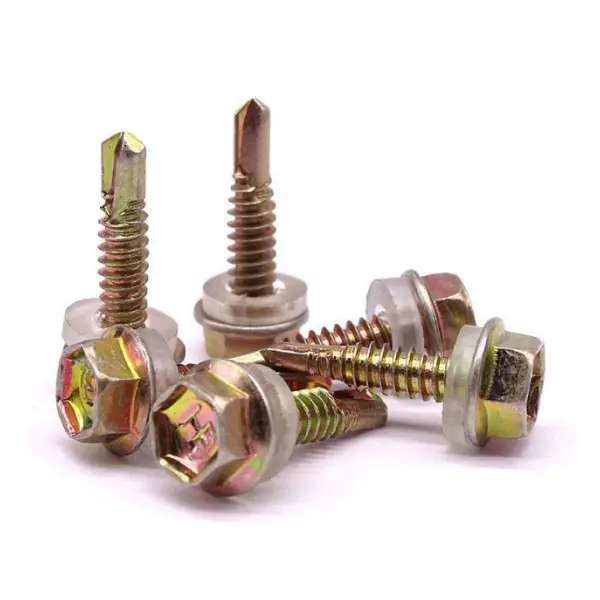

स्टिल क्ल्याडिङ सिस्टमका लागि सेल्फ ट्यापिङ स्क्रूहरू विशेष गरी स्टिल संरचना निर्माण गर्ने खामहरूका लागि डिजाइन गरिएको छ, जसमा छत, भित्ता क्ल्याडिङ, र ट्रिम कम्पोनेन्टहरू (जस्तै फ्ल्यासिङ र कुना कोणहरू) समावेश छन्।
सामाग्री: मध्यम कार्बन स्टील (1022) वा स्टेनलेस स्टील (410/304); तातो-उपचार र जस्ता प्लेटिङ वा कम्पोजिट कोटिंग्सको साथ समाप्त।
कोर प्रकार्य: पूर्व-ड्रिलिंगको आवश्यकता हटाउँछ; एकल चरणमा ड्रिलिंग, ट्यापिङ र बन्धन कार्य गर्दछ। पातलो धातुका पानाहरू (०.५–६मिमी) जडान गर्नका लागि उपयुक्त, जस्तै रङ-कोटेड स्टिल, ग्याल्भेनाइज्ड पानाहरू र लाइट-गेज स्टिल पर्लिनहरू।
हेड: हेक्स धुने टाउको; सकेट ड्राइभर वा पावर रेन्चहरूसँग उपयुक्त; उच्च टोक़ प्रतिरोध प्रदान गर्दछ र slippage रोक्छ।
बिन्दु: चिप-हटाउने बांसुरीको साथ एकीकृत ड्रिल पोइन्ट (लघु ट्विस्ट ड्रिल); स्टिल प्लेटहरू मार्फत सीधा ड्रिल गर्न सक्षम।
थ्रेड: मोटो धागो (14 TPI); बलियो आत्म-ट्याप क्षमता र उच्च clamping बल प्रदान गर्दछ।
सतह समाप्त: हट-डिप जस्ती, रंगीन जस्ता, वा Dacromet; जंग प्रतिरोधी र बाहिरी प्रयोगको लागि उपयुक्त।
मानक असेंबलीमा स्क्रू बडी र वाटरप्रूफ सील वाशर (पूर्व-एकत्र) समावेश छ; म्यानुअल वाशर स्थापनाको आवश्यकता बिना साइटमा तत्काल प्रयोगको लागि तयार छ।
हेड प्रकार: हेक्स धुने टाउको; उच्च लोड-असर क्षमता र सुरक्षित, फ्लश फिट प्रदान गर्दछ। निर्दिष्टीकरण (सामान्य):
o व्यास: 5.5mm (#12), 6.3mm (#14)
o लम्बाइ: 25–150mm (प्यानल र इन्सुलेशन तहमा प्रवेश गर्नुपर्छ, ≥25mm purlin मा एम्बेडमेन्टको साथ)
ड्रिल पोइन्ट: ST4.2–ST6.3, विभिन्न स्टिल शीट मोटाईसँग सम्बन्धित।
संरचना: कम्पोजिट धुने मेटल वाशर (गैल्भेनाइज्ड स्टिल / स्टेनलेस स्टील) + EPDM रबर मिलेर बनेको छ।
कार्यहरू: वाटरप्रूफिंग, चुहावट रोकथाम, बुढ्यौली प्रतिरोध, र मौसम प्रतिरोध (सञ्चालन दायरा: -40°C देखि 120°C)।
आयाम: बाहिरी व्यास ≥19mm; भरपर्दो सीलको लागि ठूलो सम्पर्क क्षेत्र प्रदान गर्दछ। ३) आवश्यक उपकरणहरू (स्थापनाका लागि आवश्यक)
ड्राइभरहरू: 1/4″ हेक्स सकेट (8mm/10mm); ताररहित प्रभाव रिंच वा इलेक्ट्रिक ड्रिल
सहायक उपकरणहरू: आत्मा स्तर, टेप मापन, सुरक्षा टेथर (उचाइमा कामको लागि)
तन्य शक्ति: ≥450 MPa
सतह कठोरता: HRC 35-45 (हार्ड ड्रिल पोइन्ट, कडा कोर)
पुल-आउट बल: ≥8700 N (Q235, 4mm स्टिल प्लेट)
टर्क: ≥10.9 एनएम
नुन स्प्रे प्रतिरोध: ≥500 घण्टा (हट-डिप जस्ती)
लागू प्लेट मोटाई: 0.5-6 मिमी (ड्रिल बिन्दु विशिष्टता मा निर्भर गर्दछ)
रूफिङ: स्टिल पर्लिनहरूमा रङ-लेपित स्टिल पानाहरू फिक्स गर्दै (पवन उत्थान प्रतिरोध र वाटरप्रूफिङ)
वाल क्ल्याडिङ: भित्ताको गर्ट/पर्लिनमा रङ-लेपित स्टिल पानाहरू फिक्स गर्दै
ट्रिम/फ्ल्याशिङ: रिज क्याप्स, इभ्स, र ढोका/विन्डो कुना ट्रिमहरू फिक्स गर्दै
अन्य: फोटोभोल्टिक (PV) माउन्टिङ सिस्टम, एयर डक्ट, र लाइट-गेज स्टिल बिल्डिंग खामहरू
1. पूर्व-ड्रिलिंग र ट्यापिंग चरणहरू हटाउँछ; छिटो र श्रम बचत स्थापना
2. कडा संलग्नता; ढिलो र अलगावको लागि प्रतिरोधी
3. विभिन्न सामग्री संग उपयुक्त; अत्यधिक बहुमुखी
4. कम्प्याक्ट आकार; पातलो पर्खाल र हल्का कम्पोनेन्टहरू जडान गर्न उपयुक्त
तुलना: मानक शार्प-पोइन्ट सेल्फ-ट्यापिङ स्क्रू, मानक बोल्ट र ब्लाइन्ड रिभेट्स
1. एकीकृत ड्रिलिंग र बन्धन; अत्यधिक उच्च स्थापना दक्षता
एक निर्मित ड्रिल बिन्दु काटन संरचना विशेषताहरु; पूर्व-ड्रिलिंग वा ट्यापिङको आवश्यकतालाई हटाउँछ। ड्रिलिंग, थ्रेडिङ, र फास्टनिङ एउटै चरणमा पूरा हुन्छन्, महत्त्वपूर्ण रूपमा प्रक्रिया चरणहरू कम गर्दै — निर्माण साइटहरूमा ठूलो मात्रामा खाम स्थापनाको लागि आदर्श।
2. हेक्स फ्ल्यान्ज टाउको; फिसल बिना बलियो क्ल्याम्पिंग बल
बाहिरी हेक्स ड्राइभलाई फ्ल्यान्ज फेससँग जोड्छ, जसले इलेक्ट्रिक रेन्चहरूसँग उच्च-टर्क प्रयोग गर्न अनुमति दिन्छ। ठूलो असर सतहले थ्रेड स्ट्रिपिङ वा टाउको काट्ने जोखिमलाई कम गर्छ, यसलाई स्टील संरचनाहरूमा कम्पन वा हावाको चाप समावेश हुने अवस्थाहरूको लागि उपयुक्त बनाउँछ।
3. एकीकृत कम्पोजिट वाशर; उत्कृष्ट वाटरप्रूफ सील
मेटल र EPDM कम्पोनेन्टहरूसँग कारखानामा पूर्व-एकत्रित। रबर कम्पोजिट वॉशर: कडा पारेपछि प्यानलको सतहमा चुस्त रूपमा फिट हुन्छ; उमेर र तापमान चरम प्रतिरोधी; स्रोतमा पानी रिसाव रोक्छ; विशेष रूपमा वाटरप्रूफिंग भवन खाम प्रणालीहरूको लागि डिजाइन गरिएको।
4. कडा सामग्री, धातु जडानहरूको लागि उपयुक्त
उच्च सतह कठोरता संग मार्फत-कठोर; 0.5-6mm रङ-लेपित स्टिल पानाहरू र जस्ती इस्पात खण्डहरू मार्फत विश्वसनीय रूपमा ड्रिल गर्न सक्षम; सन्तुलित कठोरताले स्थापनाको क्रममा ब्रेकेज वा थ्रेड स्ट्रिपिङको प्रतिरोध सुनिश्चित गर्दछ, मानक स्व-ट्यापिङ स्क्रूको तुलनामा उच्च लोड-असर क्षमता प्रदान गर्दछ।
5. जंग र मौसम प्रतिरोध, बाहिरी वातावरण लागि उपयुक्त
रंगीन जस्ता प्लेटिङ, हट-डिप ग्याल्भेनाइजिङ, वा Dacromet कोटिंग जस्ता मानक सतह उपचारहरू; नुन स्प्रे र खियाको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ; खुला हावा वा तटीय औद्योगिक सुविधाहरूमा दीर्घकालीन प्रयोगको लागि टिकाऊ; बाहिरी इस्पात संरचना खाम अनुप्रयोगहरूको लागि आदर्श।
6. बलियो थ्रेड संलग्नता, हावा उत्थान र ढिलो गर्न प्रतिरोधी
विशेष मोटे स्व-ट्यापिंग थ्रेडहरूले स्टिल purlins संग कडा संलग्नता सुनिश्चित गर्दछ; उत्कृष्ट पुल-आउट र स्लिप प्रतिरोध प्रदान गर्दछ; छानामा बलियो हावाको भार सहन र समयसँगै ढिलो हुन प्रतिरोध गर्दछ।
१. वि. मानक तीव्र-बिन्दु स्व-ट्यापिंग स्क्रू: उच्च इकाई लागत; काठ वा प्लास्टिक जस्ता गैर-धातु सब्सट्रेटहरूको लागि अनुपयुक्त।
२. वि. मानक बोल्ट: कम लोड-असर क्षमता; प्राथमिक संरचनात्मक लोड-असर गर्ने जोडहरूको लागि प्रयोग गर्न सकिँदैन; खाम प्रणाली र पातलो पाना जडानहरूको लागि मात्र उपयुक्त।
३. वि. ब्लाइन्ड रिभेट्स: बारम्बार विघटन र मर्मतका लागि अनुमति दिन्छ (एकल-प्रयोग रिभेट्सको विपरीत); यद्यपि, भूकम्प प्रतिरोध र बारम्बार विकृतिको लागि सहिष्णुता उच्च-शक्ति संरचनात्मक फास्टनरहरूको तुलनामा कम हुन्छ।
स्टिल क्ल्याडिङ सिस्टमका लागि सेल्फ ट्यापिङ स्क्रूहरू लागू हुने परिदृश्यहरू: फ्याक्ट्री रूफिङ, भित्ता क्ल्याडिङ (रङ-लेपित स्टिल शीट), फ्ल्यासिङ र कुना ट्रिम, लाइट-गेज स्टिल खाम प्रणालीहरू, इत्यादि; स्थापनाले स्टील संरचना खाम निर्माणको लागि सामान्य विनिर्देशहरू पछ्याउँछ।
1. सामग्री निरीक्षण
विनिर्देशहरू, लम्बाइ, र विरोधी जंग कोटिंग प्रमाणित गर्नुहोस्; तिनीहरू अक्षुण्ण छन् र छुट्याउने वा क्र्याकिंगबाट मुक्त छन् भनी सुनिश्चित गर्न पूर्व-एकत्रित कम्पोजिट वाशरहरूको निरीक्षण गर्नुहोस्; प्यानलहरूको कुल मोटाई मिलाउन ड्रिल-बिन्दु विनिर्देशहरू बीच भेद गर्नुहोस्।
2. उपकरण तयारी
हेक्सागोनल सकेट ड्राइभर, चर-स्पीड इलेक्ट्रिक रेन्च / ह्यान्डहेल्ड पावर ड्रिल तयार गर्नुहोस्, गति र टर्क सेटिङहरू अग्रिम समायोजन गर्नुहोस्; एक टेप मापन, एक मार्कर, र एक उपयोगिता चक्कु पनि तयार गर्नुहोस्।
3. आधार सतह तयारी
प्यानल र purlins को सतहहरु मलबे, ढीलो खिया, वा protrusions मुक्त छन् सुनिश्चित गर्नुहोस्; प्यानल ओभरल्याप जोइन्टहरू चिल्लो छन् र प्यानल सतहहरू वार्पिङबाट मुक्त छन् भनी सुनिश्चित गर्नुहोस्।
4. लेआउट र स्थिति
तेर्सो र ठाडो पङ्क्तिबद्धता सुनिश्चित गर्दै, स्क्रू स्पेसिङ निर्धारण गर्न रेखाचित्र अनुसार रेखाहरू स्न्याप गर्नुहोस्।
1. ओभरल्याप चौडाइले डिजाइन विनिर्देशहरू पूरा गरेको सुनिश्चित गर्न अस्थायी रूपमा प्यानलहरूलाई पङ्क्तिबद्ध र एकसाथ फिट गर्नुहोस्।
2. ड्रिल गर्दा प्यानल सतहमा लम्बवत दबाब लागू गर्नुहोस्; ठाडो पङ्क्तिबद्धता कायम राख्नुहोस् - कोणमा झुकाव वा ड्राइभिङ पेंच कडा रूपमा निषेध गरिएको छ।
3. ड्रिल गर्नुहोस् र स्थिर गतिमा बाँध्नुहोस्, सेल्फ-ड्रिलिंग टिपलाई प्यानल र पर्लिनमा प्रवेश गर्न अनुमति दिँदै; ड्रिल टिप तोड्न वा प्यानल विकृत हुनबाट रोक्नको लागि अचानक वा अत्यधिक बलबाट बच्न।
4. फास्टनिङ स्ट्यान्डर्ड: फ्ल्यान्जले कम्पोजिट वाशरलाई कम्प्रेस गर्नुपर्छ ताकि रबरको ग्यास्केट समान रूपमा संकुचित होस् र थोरै बाहिरी रूपमा फैलियोस्; ओभरटाइट नगर्नुहोस्, किनकि यसले रबरको ग्यास्केट क्र्याक गर्न सक्छ वा प्यानलको सतह इन्डेन्ट र चुहावट हुन सक्छ।
5. स्थापना अनुक्रम: प्यानलहरूमा संचित तनाव कम गर्नको लागि स्प्यानको केन्द्रबाट दुबै छेउ तर्फ र बीचको बाहिरी भागबाट अगाडि बढ्नुहोस्।
1. रूफिङ प्यानलहरूका लागि, कोरुगेशनको क्रेस्टमा स्क्रूहरू राख्नुहोस्; ट्रफहरूमा स्क्रूहरू चलाउन निषेध गरिएको छ (यसले पानी जम्मा र चुहावट निम्त्याउँछ); स्पेसिङ... रिज, इभ्स र नालीहरू वरिपरि फास्टनरको घनत्व बढाउनमा विशेष जोड दिएर रेखाचित्रहरूलाई कडाईका साथ पालन गर्नुहोस्।
2. माथिदेखि तलसम्म ठाडो पर्खाल प्यानलहरू स्थापना गर्नुहोस्; एक वाटरटाइट सील सुनिश्चित गर्न ओभरल्याप जोइन्टहरूमा स्क्रू घनत्व बढाउनुहोस्।
3. किनारा कर्लिंग वा पानी चुहावट रोक्नको लागि कुनाको दुबै छेउमा समान रूपमा वितरण गरिएको स्क्रूको साथ ट्रिम, कुना फ्ल्यासिङ, र क्लोजर पोइन्टहरूमा डबल-फास्टनिङ लागू गर्नुहोस्।
1. व्यापक दृश्य निरीक्षण: सुनिश्चित गर्नुहोस् कि स्क्रूहरू ठाडो र समान दूरीमा छन्, र वाशरहरू अक्षुण्ण र सही रूपमा राखिएका छन्।
2. सुनिश्चित गर्नुहोस् कि प्यानल सतहहरू महत्त्वपूर्ण डेन्ट वा खरोंचहरू मुक्त छन् र ओभरल्याप सीलहरू अक्षुण्ण छन्।
3. पेंच ढिलो हुन वा सिल असफल हुनबाट जोगाउन पूरा भएका क्षेत्रहरूमा पाइला चलाउन, प्रहार गर्न वा प्रहार गर्न निषेध गर्नुहोस्।
4. तुरुन्तै कुनै पनि क्षतिग्रस्त वाशर वा गलत स्क्रू बदल्नुहोस् वा पुन: काम गर्नुहोस्।
1. मूल मिश्रित वाशरहरू हटाउन वा प्रतिस्थापन नगर्नुहोस्; वाशर बिना स्थापना कडा रूपमा निषेध गरिएको छ।
2. स्क्रूलाई कोणमा नचलाउनुहोस् वा अत्यधिक टर्कले ओभरटाइट नगर्नुहोस्, किनकि यसले चुहावट वा पेंच फुट्न सक्छ।
3. थिचिएको ड्रिल पोइन्ट वा बिग्रिएको धागो भएको स्क्रू प्रयोग नगर्नुहोस्।
4. वर्षाको समयमा वा प्यानल सतहहरू भिजेको बेला बाहिरी स्थापना नगर्नुहोस्।
1. आधार सामग्री: मानक 1022 स्टिल मध्यम-कार्बन स्टील (निभेन्च-कठोर); उच्च जंग वातावरण को लागी 410/304 स्टेनलेस स्टील
2. गर्मी उपचार: थ्रू-कठीन (कठोर सतह, कडा कोर)
3. सतह विरोधी जंग: रंगीन जस्ता प्लेटिङ, हट-डिप गैल्वनाइजिंग, Dacromet, phosphating
4. मिल्दो धुने: जस्ती इस्पात समर्थन + EPDM रबर (मौसम प्रतिरोधी छाप)
1. सतह कठोरता: HRC 35-45 (ड्रिलिंग क्षमता सुनिश्चित गर्दछ, टिप टुट्न रोक्छ)
2. तन्य शक्ति: ≥450 MPa
3. परम टोक़: ≥10.9 N·m (मानक विनिर्देशहरू)
4. पुल-आउट क्षमता (0.5–4mm स्टिल शीट + purlin सँग मिलेको): ≥8700 N
1. सामान्य नाममात्र आकारहरू: ST5.5, ST6.3 (इन्जिनियरिङ परियोजनाहरूको लागि मुख्यधारा)
2. थ्रेड प्रकार: मोटो स्व-ट्यापिंग थ्रेड; तेज प्रोफाइल, बलियो पकड
3. ड्रिल बिन्दु प्रकार: मानक स्व-ड्रिलिंग बिन्दु; 0.5-6 मिमी को पाना मोटाई लागि उपयुक्त
1. सञ्चालन तापमान: -40°C देखि 120°C; उच्च/कम-तापमान बुढ्यौली प्रतिरोधी
2. प्रदर्शन: वाटरप्रूफ, झटका-अवशोषित, पानाहरूमा क्रसिंग क्षति रोक्छ; सेवा जीवन ≥10 वर्ष
3. संरचना: कारखानामा एकल इकाईको रूपमा पूर्व-एकत्र; छुट्याउन नसकिने
1. रंगीन जस्ता: साल्ट स्प्रे प्रतिरोध ≥200 h; भित्री/सुक्खा कारखाना क्षेत्रहरूको लागि उपयुक्त
2. Hot-dip galvanizing / Dacromet: साल्ट स्प्रे प्रतिरोध ≥500 h; बाहिरी, आर्द्र, र तटीय वातावरणको लागि उपयुक्त
1. फास्टनिङ आवश्यकताहरू: धुलाई समान रूपमा संकुचित हुनुपर्छ; रबर क्र्याकिंग वा पाना सतह इन्डेन्टेसन रोक्नको लागि ओभर टाइटनिंगबाट बच्नुहोस्
2. ड्रिलिंग गहिराई: रंगीन पाना भित्र पसेपछि, प्रभावकारी इम्बेडमेन्ट स्टिल purlin मा ≥25 मिमी हुनुपर्छ।
3. एप्लिकेसन: पातलो क्लेडिङ पानाहरू जडान गर्दै (छत, भित्ता प्यानल, फ्ल्यासिङ/ट्रिम); प्राथमिक लोड-असर संरचनात्मक जोडहरूमा प्रयोगको लागि होइन
