यी स्तम्भहरूमा एक चिकनी, सीधा बेलनाकार प्रोफाइल र एक कुण्डली क्रस-सेक्शन हुन्छ जसले एकसमान लोड वितरण र उच्च अक्षीय लोड-वाहक क्षमता सुनिश्चित गर्दछ। तिनीहरू प्रभावकारी रूपमा अधिसंरचनाबाट आधारमा भारहरू स्थानान्तरण गर्छन् र हल्का र भारी इस्पात संरचनाहरू, ल्यान्डस्केप वास्तुकला, स्टेडियमहरू, पैदल मार्गहरू, औद्योगिक प्लान्टहरू, र पूर्वनिर्मित भवनहरू सहित विभिन्न अनुप्रयोगहरूमा ठाडो समर्थनको लागि उपयुक्त छन्। तिनीहरू आवश्यक जडान कम्पोनेन्टहरू जस्तै आधार प्लेटहरू, स्टिफेनर प्लेटहरू, जडान प्लेटहरू, र उच्च-शक्ति बोल्टहरूसँग पूरा हुन्छन्।

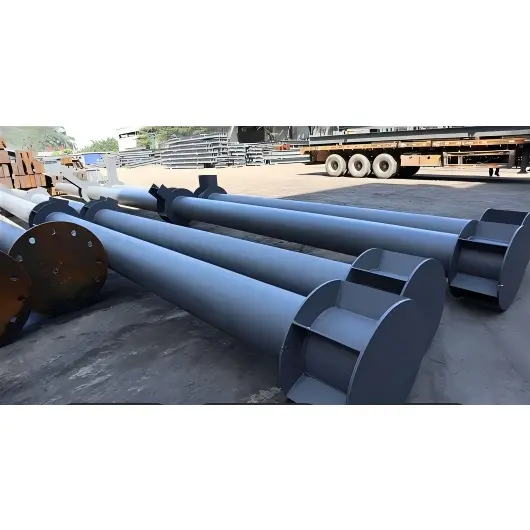

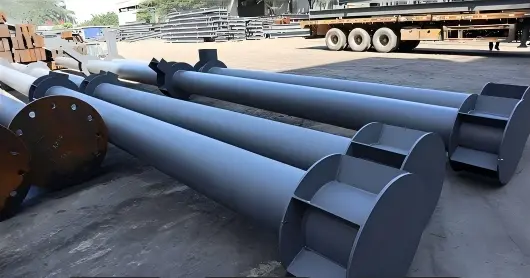

सर्कुलर होलो स्टिल पाइप स्तम्भ खोक्रो, गोलाकार क्रस-सेक्शन भएको ठाडो लोड-बेयरिङ कम्पोनेन्ट हो। मुख्य रूपमा सिमलेस वा वेल्डेड गोलाकार स्टील पाइपहरूबाट निर्माण गरिएका, यी स्तम्भहरू स्टिल संरचना भवनहरू, नगरपालिका परियोजनाहरू, पुलहरू र स्टेडियमहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जहाँ तिनीहरू मुख्य रूपमा अक्षीय सङ्कुचन, झुकाउने क्षणहरू, र टर्सनल क्षणहरू सामना गर्छन्।
1. मूल विशेषताहरू
सामग्री: मुख्यतया कार्बन संरचनात्मक इस्पात र कम मिश्र धातु इस्पात; जस्ती फिनिश, विरोधी जंग कोटिंग्स, वा स्टेनलेस स्टील बाहिरी वा संक्षारक वातावरणको लागि उपलब्ध छन्।
क्रस-सेक्शनल विशेषताहरू: बाहिरी व्यास (D) र पर्खाल मोटाई (t) द्वारा परिभाषित; खोक्रो गोलाकार आकारले सबै दिशाहरूमा समान लोड वितरण, उत्कृष्ट टर्सनल र कम्प्रेसिभ बल, र न्यूनतम तनाव एकाग्रता सुनिश्चित गर्दछ।
निर्माण प्रक्रिया: सिमलेस पाइप स्तम्भहरू (अभिन्न रूपमा घुमाइएको, उच्च भार वहन क्षमता प्रदान गर्ने) वा वेल्डेड पाइप स्तम्भहरू (रोलिङ र वेल्डिंग स्टिल प्लेटहरूद्वारा बनेको, कम लागतहरू प्रदान गर्ने) को रूपमा उपलब्ध छ।
2. मुख्य अनुप्रयोग परिदृश्यहरू
सुपर-हाइ-राइज भवनहरू, ठूला-स्प्यान स्थलहरू (प्रदर्शनी केन्द्रहरू/रङ्गशालाहरू), उच्च-गतिको रेलवे स्टेशनहरू, क्यानोपीहरू, औद्योगिक प्लान्टहरू, ब्रिज पियरहरू, नगरपालिका रेलिंग पोष्टहरू, ल्यान्डस्केप स्तम्भहरू, आदिका लागि कोर ट्यूबहरू।
मानक नोटेशन: φ बाहिरी व्यास × पर्खाल मोटाई × लम्बाइ; जस्तै, φ219×8×6000 (बाहिरी व्यास 219mm, पर्खाल मोटाई 8mm, स्तम्भ लम्बाइ 6m)।
मुख्य गोलाकार खोक्रो स्टील पाइप स्तम्भ बडी, माथि र तल्लो अन्त जडानहरू, जडान सामानहरू, र सहायक कम्पोनेन्टहरू समावेश भएको पूर्ण प्रणाली। यसलाई स्थानको आधारमा पाँच प्रमुख मोड्युलहरूमा वर्गीकृत गरिएको छ: स्तम्भको मुख्य भाग, स्तम्भ आधार/फाउन्डेशन, स्तम्भ शीर्ष जडान, बीम-देखि-स्तम्भ जडान, र सहायक सामानहरू।
1. स्तम्भको मुख्य भाग (कोर कम्पोनेन्ट)
मुख्य गोलाकार पाइप: पाइप व्यास, पर्खाल मोटाई, र सामग्री लोड आवश्यकताहरूको आधारमा चयन गरिन्छ; अतिरिक्त-लामो स्तम्भहरू खण्डहरूमा बनाइएको हुन सक्छ, स्प्लिसिङ (फ्लान्ज, वेल्डेड, वा प्लग-इन जडानहरू) को लागि जोडहरूसँग सुसज्जित।
सुदृढीकरण संरचनाहरू (भारी-भार वा उच्च-वृद्धि अनुप्रयोगहरूको लागि अनिवार्य):
भित्री कडा घण्टी र अनुदैर्ध्य कडा रिबहरू: पाइप भित्ताको स्थानीय बकलिंग रोक्न।
कम्मर घटाउने / व्यास ट्रान्जिसन खण्ड: माथिल्लो र तल्लो खण्डहरू बीच लोड फरक हुँदा चल-व्यास गोलाकार पाइपहरू प्रयोग गरेर संक्रमण।
2. स्तम्भ आधार विधानसभा (फाउन्डेशनमा जडान गर्दछ; समग्र स्थिरता निर्धारण गर्दछ)
CHS स्तम्भ को तल्लो भाग को लागी एक पूर्ण लोड-असर विधानसभा; दुई सामान्य रूपहरू अवस्थित छन्:
1) एम्बेडेड एंकर बोल्ट प्रकार (सबैभन्दा सामान्य)
आधार प्लेट: बाक्लो गोलाकार वा स्क्वायर स्टिल प्लेट, स्तम्भको मुख्य भागमा पूर्ण रूपमा वेल्डेड।
· एंकर बोल्टहरू: कंक्रीट फाउन्डेसनमा एम्बेड गरिएका धेरै उच्च-शक्तिको एङ्कर बोल्टहरू।
सामानहरू: नटहरू, धुनेहरू, लेभलिङ शिमहरू, र ग्राउटिंग सामग्री (सेकेन्डरी ग्राउटिंगको लागि स्तर र आधार सुरक्षित गर्न)।
२) इन्सर्ट-टाइप सकेट फाउन्डेसन (कप फाउन्डेसन)
कंक्रीट सकेट (कप) + घुसाइएको स्तम्भ खण्ड + वरपर कम्प्याक्टेड कंक्रीट वा फाइन-एग्रीगेट कंक्रीट; सामान्यतया नगरपालिका इन्जिनियरिङ् र पुल निर्माणमा प्रयोग गरिन्छ।
3. स्तम्भ शीर्ष असेंबली (स्थानान्तरण बल र सुपरस्ट्रक्चर समर्थन गर्दछ)
सुपरस्ट्रक्चर अवयवहरूको प्रकारको आधारमा चयन गरिएको:
· स्तम्भ शीर्ष प्लेट: क्याप प्लेट जसले माथि सिल गर्दछ, पाइपको भित्री भागलाई सुरक्षित गर्दछ, र माथिबाट लोडहरू स्थानान्तरण गर्दछ।
· स्तम्भ शीर्ष जडान सीट / फ्ल्यान्ज: माथिल्लो गोलाकार पाइपहरू, ट्रसहरू, वा स्पेस फ्रेम समर्थनहरूमा जडान गर्न प्रयोग गरिन्छ। पोस्ट क्याप्स (ल्याण्डस्केप/गार्डरेलका लागि): सजावटी र मौसम प्रतिरोधी; गोलाकार, समतल-शीर्ष, र शंक्वाकार आकारहरूमा उपलब्ध छ।
4. बीम-स्तम्भ / पाइप-देखि-पाइप जडान जोडहरू (पार्श्व लोड स्थानान्तरणका लागि सहायक उपकरणहरू)
गोलाकार पाइप स्तम्भहरू स्टील बीमहरू, माध्यमिक सदस्यहरू, र छेउछाउको पाइप स्तम्भहरूमा जडान गर्न मानक सामानहरू:
· परिक्रमा corbels / लग प्लेटहरू: स्टील बीम समर्थन गर्न पाइप शरीरमा वेल्डेड।
जडान फ्ल्याङ्ग्स / पाइप क्ल्याम्पहरू: एउटै व्यासको पाइपहरू जोड्न वा विभिन्न व्यासहरू (जोइन्टहरू घटाउने) बीचको संक्रमणको लागि।
उच्च-शक्ति बोल्टहरू, वेल्डिङ ब्याकिङ प्लेटहरू, र जडान प्लेटहरू: जोड्ने र बलियो बनाउनका लागि।
५. सहायक कम्पोनेन्टहरू (स्थापना, सुरक्षा र मर्मतसम्भार)
· लिफ्टिङ सामानहरू: लिफ्टिङ लगहरू, लिफ्टिङ रिङहरू (साइटमा फहराउनको लागि कारखाना-स्थापित)।
· विरोधी जंग संरक्षण: प्राइमर, मध्यवर्ती कोट, र शीर्षकोट / हट-डिप जस्ती कोटिंग; एन्टी-क्रोसन सील (पानी प्रवेश र खिया रोक्नको लागि अन्त टोपीहरू)।
· स्थापना सहायकहरू: स्थिति कोष्ठकहरू, अस्थायी समर्थनहरू, समायोज्य शीर्ष ज्याकहरू (स्थापनाको क्रममा पङ्क्तिबद्धता र अस्थायी फिक्सिङको लागि)।
1. मानक कारखाना गोलाकार पाइप स्तम्भ: मुख्य गोलाकार पाइप + बेस प्लेट + एन्कर बोल्ट + लेभलिङ शिम्स + शीर्ष टोपी + पाइप-बडी कर्बेल + उच्च-शक्ति बोल्ट + एन्टी-कोरोसन कोटिंग + लिफ्टिङ लग।
2. नगरपालिका सडक रेलिंग पोष्ट: मुख्य गोलाकार पाइप + एम्बेडेड आधार फ्ल्यान्ज / कंक्रीट पेडेस्टल + सजावटी शीर्ष टोपी + गार्डरेल जडान क्ल्याम्प / लग प्लेट + गैल्भेनाइज्ड एन्टी-कोरोसन कोटिंग।
3. उच्च वृद्धि स्टिल संरचना सेग्मेन्टेड गोलाकार पाइप स्तम्भ: सेग्मेन्टेड गोलाकार पाइपहरू + स्प्लिसिङ फ्ल्याङ्गहरू / वेल्डेड जोइन्टहरू + इन्टरनल स्टिफनिङ रिंगहरू + एम्बेडेड एन्कर बोल्ट एसेम्बली + एन्युलर बीम-स्तम्भ जडान प्लेट + व्यापक एन्टी-क्रोसन प्रणाली।
· परिभाषा: खाली गोलाकार स्टिल पाइपले बनेको ठाडो लोड-बेयरिङ सदस्य; उत्कृष्ट मेकानिकल गुणहरू र फराकिलो अनुप्रयोगहरू। · प्रणाली तर्क: स्तम्भ शरीर + आधार जडान विधानसभा + शीर्ष जडान विधानसभा + पार्श्व जडान सामान + विरोधी जंग / लिफ्टिंग सामान; पूरा कन्फिगरेसनहरू परियोजना लोड र अनुप्रयोग परिदृश्यहरूमा आधारित छनोट गरिन्छ।
1. गोलाकार क्रस-सेक्शनले समान तनाव वितरण, उच्च अक्षीय कम्प्रेसिभ बल, र उत्कृष्ट टर्सनल स्थिरता सुनिश्चित गर्दछ।
2. सुव्यवस्थित उपस्थिति न्यूनतम तर प्रभावशाली छ, संरचनाको समग्र सौन्दर्य अपील बढाउँदै।
3. कम हावा प्रतिरोधले बाहिरी अनुप्रयोगहरूको लागि उच्च हावा प्रदर्शन प्रदान गर्दछ।
4. हल्का प्रकृतिले लिफ्टिंग र स्थापनालाई सरल बनाउँछ, उच्च निर्माण दक्षताको परिणामस्वरूप।
5. दुबै आन्तरिक र बाह्य सतहहरू जंग प्रतिरोधको लागि उपचार गर्न सकिन्छ, नमी विरुद्ध स्थायित्व र लामो सेवा जीवन सुनिश्चित गर्न।
6. व्यापक विनिर्देश उपलब्ध; उचाइ, जडान प्लेटहरू, र इम्बेडेड भागहरू विभिन्न वास्तुकला परिदृश्यहरू अनुरूप अनुकूलित गर्न सकिन्छ।
1. सन्तुलित सर्वदिशात्मक लोड-बेयरिङ र उत्कृष्ट टर्सनल कार्यसम्पादन: जडताको क्षण सबै दिशाहरूमा एकरूप हुन्छ (बलियो र कमजोर अक्षहरू बीच कुनै भिन्नता छैन), हावाको भार, सिस्मिक टोर्सन, र एच-सेक्शन वा स्क्वायर ट्युबहरू भन्दा सनकी भारहरूमा धेरै राम्रो अनुकूलन क्षमता प्रदान गर्दछ। तिनीहरू ठूला-स्प्यान स्थलहरू, विशाल संरचनाहरू, र उच्च हावाको अधीनमा तटीय परियोजनाहरूका लागि मनपर्ने विकल्प हुन्। यसको विपरित, स्क्वायर ट्युबहरू र एच-सेक्शनहरूमा कमजोर अक्षहरू र पार्श्व टोर्शनको सन्दर्भमा महत्त्वपूर्ण कमजोरीहरू छन्।
2. उच्च कम्प्रेसिभ लोड क्षमता र स्टिलको समान मात्राको लागि स्थानीय बकलिंगको प्रतिरोध: अक्षीय कम्प्रेसन अन्तर्गत, तनाव गोलाकार पाइप भित्तामा समान रूपमा वितरित हुन्छ। दिइएको क्रस-सेक्शनल क्षेत्रको लागि, लोड क्षमताले क्रमलाई पछ्याउँछ: गोलाकार पाइप > वर्ग ट्यूब > एच-सेक्शन स्टील। भारी शुल्क स्तम्भहरू लागत घटाउन, इस्पात बचत गर्न र आत्म-तौल कम गर्न हल्का बनाउन सकिन्छ।
3. सबैभन्दा कम हावा प्रतिरोध गुणांक: सुव्यवस्थित गोलाकार आकारले लगभग 0.8 को हावा लोड आकार गुणांकमा परिणाम दिन्छ, स्क्वायर ट्यूबहरूको लागि 1.3 र H-सेक्शन स्टिलको लागि 1.5 भन्दा बढीको तुलनामा। यसले ठूला स्तम्भहरू, बाहिरी हिंड्ने बाटोहरू, हावा पावर समर्थनहरू, र क्यानोपी पिलरहरूमा हावाको भारलाई उल्लेखनीय रूपमा घटाउँछ, जसले गर्दा आधार लंगरको लागत कम हुन्छ।
1. सरलीकृत संयुक्त डिजाइन र लचिलो किरण-देखि-स्तम्भ जडानहरू: स्टिल बीमहरू पूर्ण 360° परिधिमा कुनै पनि कोणमा गोलाकार खोक्रो खण्डहरू (CHS) मा जडान गर्न सक्छन्, वर्ग ट्यूब दायाँ कोण वा H-बीम फ्ल्यान्ज पङ्क्तिबद्धताहरूको अवरोधहरूलाई बेवास्ता गर्दै; यसले झुकाव बीमहरू, रेडियल ट्रसहरू, र बहु-दिशात्मक बीम प्रतिच्छेदनहरू समावेश गर्ने परिदृश्यहरूको लागि स्पष्ट फाइदाहरू प्रदान गर्दछ। मानकीकृत कुण्डलीय कर्बेल र क्ल्याम्प कनेक्टरहरूले विधानसभालाई सुविधा दिन्छ।
2. सुविधाजनक सेगमेन्टल स्प्लिसिङ: दुबै पूर्ण-परिधि बट वेल्डिङ (आन्तरिक/बाह्य बेभल्सको साथ) र फ्ल्यान्ज जडानहरूलाई समर्थन गर्दछ। गोलाकार ट्युबहरूमा परिक्रमा वेल्डहरूले तनावलाई समान रूपमा वितरण गर्दछ - वर्ग ट्यूबहरू विपरीत, जुन कुनाहरूमा तनाव एकाग्रताको लागि प्रवण हुन्छ, वा H-बीमहरू, जसलाई फ्ल्याङ्गहरू र जालहरूको सटीक पङ्क्तिबद्धता चाहिन्छ - उच्च बनावट सहिष्णुताको परिणामस्वरूप।
3. सन्तुलित तौल लिफ्टिङ: एकसमान तौल वितरणले उठाउने क्रममा विलक्षण लोडिङ वा टिपिङको जोखिम हटाउँछ।
1. जंग संरक्षणको लागि अनुकूलित सतह क्षेत्र: दिइएको क्रस-सेक्शनल क्षेत्रको लागि, बाह्य सतह क्षेत्रले क्रमलाई पछ्याउँछ: सर्कुलर ट्यूब < वर्ग/आयताकार ट्यूब < एच-बीम। यसले पेन्ट वा हट-डिप ग्याल्भेनाइजिङ सामग्रीको मात्रा घटाउँछ, लागत घटाउँछ। तीव्र किनारा वा "मृत क्षेत्रहरू" को अनुपस्थितिले बाहिरी संक्षारक वातावरणमा उत्कृष्ट स्थायित्व सुनिश्चित गर्दै, पेन्ट पूलिङ वा छुटेका ठाउँहरूलाई रोक्छ।
2. पानी वा धुलो जम्मा गर्न कुनै "डेड जोन" छैन: स्क्वायर ट्युबको माथिल्लो खाँचो वा H-बिमहरूको फ्ल्यान्ज च्यानलहरू जस्तो नभई-जसले वर्षाको पानी र धूलोलाई क्षरणमा निम्त्याउँछ—गोलाकार ट्यूबहरूको घुमाउरो सतहले वर्षाको पानीलाई प्राकृतिक रूपमा बगाउन अनुमति दिन्छ, र बाहिरी क्षेत्रको भू-भाग सेवाहरू विस्तार गर्दछ।
IV। आर्किटेक्चरल एस्थेटिक्स र अनुप्रयोग परिदृश्यहरूमा विशिष्ट सुविधाहरू
1. एकीकृत सजावटी डिजाइन: घुमाउरो प्रोफाइल ल्यान्डस्केप आर्किटेक्चर, पर्दा भित्ता मुलियनहरू, र प्रदर्शनी हलको मुखौटाहरू सूट गर्दछ। यसले गोलाकार स्तम्भ क्यापहरू र घुमाउरो सजावटी तत्वहरू समायोजन गर्दछ, संरचनात्मक लोड-असरलाई वास्तुकलाको सौन्दर्यशास्त्रसँग संयोजन गर्दछ — जबकि वर्ग ट्यूबहरू र एच-बीमहरू प्रायः औद्योगिक रूपमा देखिन्छन्।
2. सीमित स्थानहरूको लागि उपयुक्तता: समान लोड-वाहक क्षमताको लागि सानो बाहिरी व्यास प्रदान गर्दछ, उपयोगिता मार्ग, भित्री सजावटी स्तम्भहरू, र कम्प्याक्ट उपकरण समर्थनहरूको लागि फरक फाइदाहरू प्रदान गर्दछ। V. लागत व्यापार-अफ (लिभरेजिंग भिन्नता: कमजोरी बनाम शक्ति)
कमजोरीहरू: अति-भारी भारहरू र घने दूरीको फ्रेम स्तम्भहरूको लागि, H-बीमहरूले राम्रो लागत-प्रदर्शन प्रस्ताव गर्दछ। मुख्य अनुप्रयोग परिदृश्यहरू: उच्च-वृद्धि संरचनाहरू, लामो स्प्यानहरू, बहु-दिशात्मक लोडिङ, खुला/हावा-प्रवण स्थानहरू, र एकीकृत संरचनात्मक-सजावट कार्यहरू; गोलाकार खोक्रो खण्डहरू (CHS) ले यी क्षेत्रहरूमा कम कुल जीवनचक्र लागत प्रस्ताव गर्दछ।
H-बीमहरू: बहु-कथा, घना दूरीमा फ्रेमहरूमा फोकस गर्नुहोस्। स्क्वायर ट्यूबहरू: नियमित, सानो-स्प्यान औद्योगिक प्लान्टहरूमा फोकस गर्नुहोस्। सर्कुलर होलो सेक्शन (CHS) स्तम्भहरू: लामो-स्प्यान, उच्च-वृद्धि, बहु-दिशात्मक लोडिङ, र एकीकृत परिदृश्य-संरचना परियोजनाहरूमा फोकस गर्नुहोस्; तिनीहरूले टोर्सनल प्रतिरोध, कम हावा प्रतिरोध, र जंग सुरक्षा को सहजता मार्फत एक अपरिवर्तनीय बजार लाभ स्थापित गर्दछ।
1. सिमलेस CHS स्तम्भहरू: समाप्त सिमलेस स्टील पाइप स्टकको गहिरो प्रशोधन मार्फत उत्पादन; सामान्यतया सानो-देखि-मध्यम व्यास र उच्च-परिशुद्धता लोड-असर गर्ने स्तम्भहरू (φ60–φ630) को लागि प्रयोग गरिन्छ।
2. रोल्ड र वेल्डेड CHS स्तम्भहरू: स्टिल प्लेटलाई सिलिन्डरमा रोलिङ गरेर अनुदैर्ध्य र/वा परिधिको वेल्डिङद्वारा उत्पादन गरिन्छ; ठूलो-व्यास, भारी-लोड स्तम्भहरूको लागि प्रयोग गरिन्छ (अतिरिक्त-ठूला स्तम्भहरूको लागि मानक विधि >φ630)।
प्रक्रिया १: कच्चा पदार्थ निरीक्षण र काट्ने लेआउट
1. सिमलेस पाइप: सामग्रीको आगमन निरीक्षण, बाहिरी व्यास, पर्खाल मोटाई, र त्रुटि पत्ता लगाउने रिपोर्टहरू; सीएनसी आरा वा प्लाज्मा कटर प्रयोग गरेर लम्बाइमा काट्नुहोस्।
2. रोल्ड/वेल्डेड पाइप: आगमन त्रुटि पत्ता लगाउने र स्टिल प्लेटहरूको स्तरीकरण; विकसित चौडाइ र बेभलिंगमा सीएनसी काटन।
वेल्डिङ संकुचन र मेसिनिङका लागि भत्ताहरू काट्ने समयमा समावेश छन्।
प्रक्रिया २: रोलिङ र गठन (रोल्ड/वेल्डेड सीएचएसका लागि मात्र)
1. तीन-रोल प्लेट झुकाउने मेसिन प्रयोग गरी स्टिल प्लेटलाई सिलिन्डरमा घुमाइएको; किनारहरू पङ्क्तिबद्ध र बन्द।
2. फिक्सेसनको लागि ट्याक वेल्डिङ; गोलाकार र किनारा मिसाइलाइनमेन्टको समायोजन (मिसललाइनमेन्ट ≤ भित्ता मोटाईको 10%)।
प्रक्रिया ३: मुख्य पाइप बडी सिमको वेल्डिङ
1. लङ्गिटुडिनल सीम वेल्डिङ: स्वचालित जलमग्न चाप वेल्डिंग (SAW) - भित्री र बाहिरी मोतीहरू बनाउँदै-रोल्ड पाइपको अनुदैर्ध्य सीमको लागि;
2. पोस्ट-वेल्डिंग: वेल्ड सिमहरूको दृश्य निरीक्षण → अल्ट्रासोनिक परीक्षण (UT) (ग्रेड I वेल्डहरूको लागि 100% निरीक्षण);
3. लामो स्तम्भहरूको बहु-खण्ड विभाजनको लागि परिक्रमा बट वेल्डिंग: डबल-साइडेड SAW र NDT (गैर-विनाशकारी परीक्षण) को पनि उपयोग गर्दछ।
प्रक्रिया 4: गोलाकार पाइपहरूको गोलाकार र सीधा
रोल्ड र वेल्डेड पाइपहरूले महत्त्वपूर्ण वेल्डिङ विरूपण अनुभव गर्छन्; गोलाकार र सीधापन सच्याउन, ≤D/1000 मा अंडाकार नियन्त्रण गर्न एक विशेष हाइड्रोलिक राउन्डिङ मेसिन प्रयोग गरिन्छ; सिमलेस पाइपहरूलाई मात्र सानो सीधा समायोजन चाहिन्छ।
प्रक्रिया ५: एन्ड बेभलिंग र एन्ड-फेस मेसिनिङ (क्रिटिकल प्रोसेस)
सीएनसी खराद / अन्त-फेस मिलिङ:
· पाइपको दुबै छेउ मिलाउनुहोस् र वेल्डिङ बेभलहरू काट्नुहोस्, अन्त-अनुहार लम्बाइ सुनिश्चित गर्दै;
फ्ल्यान्ज जडानहरू आवश्यक पर्ने स्तम्भहरूका लागि, फ्ल्यान्जसँग समतल, फ्लश फिट सुनिश्चित गर्न पाइपको छेउमा एक रजिस्टर (स्पिगट) सटीक-मेसिन लगाउनुहोस्।
प्रक्रिया 6: स्तम्भ-अन्त घटकहरूको संयोजन र वेल्डिङ
1. स्तम्भ आधार प्लेट असेंबली: वर्ग/वृत्ताकार आधार प्लेटहरू र स्टिफेनर रिबहरूको लेआउट र एसेम्बली, स्थिति निर्धारणको लागि ट्याक वेल्डिंग पछि;
2. स्तम्भको शीर्ष प्लेट र अन्तिम क्याप: पाइप खोल्न र पानी प्रवेश रोक्न अन्तिम क्यापको पूर्ण-सीम वेल्डिंग;
3. Corbels / Lug प्लेटहरू / Annular जडान प्लेटहरू: रेखाचित्र अनुसार लेआउट, पाइप परिधि वरिपरि संयोजन, र ट्याक वेल्डिंग मार्फत फिक्सेसन;
4. आन्तरिक स्टिफेनिङ रिङहरू (हेभी-लोड अग्लो-राइज स्तम्भहरूका लागि): आन्तरिक ट्याक वेल्डिङद्वारा निश्चित गरिएको आन्तरिक वलय स्टिफेनर प्लेटहरूको विभाजन र स्थापना।
प्रक्रिया 7: कम्पोनेन्टहरूको सबै-स्थिति वेल्डिङ
१. बेस प्लेट रिब्स र कर्बेल: ग्यास शील्डेड वेल्डिङ वा सबमर्ज्ड आर्क वेल्डिङ (SAW) को प्रयोग गरी वेल्डेड;
2. क्रिटिकल संयुक्त वेल्डहरू: डिजाइन आवश्यकताहरू अनुसार UT गैर-विनाशकारी परीक्षणको अधीनमा।
प्रक्रिया 8: समाप्त उत्पादन सुधार र प्वाल ड्रिलिंग
1. ज्वाला ताप र मेकानिकल विधिहरूको संयोजन प्रयोग गरेर वेल्डिङ विरूपण र स्तम्भको सीधापनको सुधार;
2. आवश्यक स्थानहरूमा बोल्ट र उपयोगिता लाइनहरूको लागि प्वालहरूको CNC ड्रिलिङ। प्रक्रिया 9: रस्ट हटाउने र एन्टी-कोरोसन उपचार
1. मिल स्केल र खिया हटाउन Sa2.5 ग्रेडमा शट ब्लास्टिङ;
२. कोटिंग: प्राइमर + मध्यवर्ती कोट + शीर्षकोट; आवश्यक भएमा हट-डिप ग्याल्भेनाइजिङ प्रक्रियामा जानुहोस्।
प्रक्रिया 10: समाप्त उत्पादन संख्या, निरीक्षण, प्याकेजिङ्ग, र ढुवानी
1. कम्पोनेन्ट ID, ग्रिड लाइनहरू, र उचाइ स्तरहरू चिन्ह लगाउनुहोस्;
2. गोदाम गर्नु अघि आयामहरू, वेल्डहरू, र एन्टी-कोरोसन कोटिंगको व्यापक निरीक्षण।
1. सिमलेस गोलाकार खोक्रो स्टील पाइप स्तम्भहरू: छोटो प्रशोधन समय, कुनै अनुदैर्ध्य वेल्डहरू, उत्कृष्ट संरचनात्मक अखण्डता; यद्यपि, पाइपको व्यास सीमित छ, र ठूला व्यासका लागि खरिद लागत उच्च छ।
2. घुमाइएको र वेल्डेड गोलाकार पाइप स्तम्भहरू: पूर्ण रूपमा अनुकूलन योग्य पर्खाल मोटाईको साथ अल्ट्रा-ठूलो व्यासको सक्षम; अतिरिक्त रोलिङ र अनुदैर्ध्य वेल्डिंग चरणहरू समावेश गर्दछ, तर ठूलो-स्तरीय घटकहरूको लागि कम लागत प्रदान गर्दछ।
IV। विशेष अनुकूलन (हाइ-राईज भवनहरूको लागि मेगा सर्कुलर पाइप स्तम्भहरू)
1. कंक्रीटले भरिएका स्तम्भहरूको लागि: पाइपको छेउमा ग्राउटिंग र एयर-भेन्टिङ प्वालहरू पूर्व-सुरक्षित छन्;
2. चर-व्यास गोलाकार पाइप स्तम्भहरू: विभिन्न व्यासहरू जडान गर्न एक कोनिकल ट्रान्जिसन खण्ड (रिड्युसर) रोलिङ र वेल्डिङद्वारा निर्मित।
1. पदनाम
ढाँचा: ϕD × t × L
·D: बाहिरी व्यास (मिमी); सामान्य आकारहरू समावेश छन् φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...
·t: पर्खाल मोटाई (मिमी); 4-50 मिमी
· एल: मानक कट लम्बाइ; सामान्यतया 6m/9m/12m; खण्डित स्प्लिसिङ मार्फत प्राप्त अतिरिक्त-लामो लम्बाइ
2. आयामी सहिष्णुता
1. अंडाकार: ≤ D/1000
2. स्तम्भको मुख्य भागको सीधापन: L/1000 भित्र
3. अन्त-अनुहार लम्बवत: ≤ t/10
|
सामग्री |
उपज शक्ति (ReL) |
तन्य शक्ति (आरएम) |
लम्बाइ |
आवेदन परिदृश्यहरू |
|
Q235B |
≥235MPa |
375～500MPa |
≥21% |
साधारण कार्यशालाहरू, रेलिंगहरू, परिदृश्य स्तम्भहरू |
|
Q355B |
≥355MPa |
470-630MPa |
≥21% |
अग्लो भवनहरू, ठूला-ठूला ठाउँहरू, भारी-भार स्तम्भहरू |
Q355NL कम-तापमान प्रभावहरूको प्रतिरोधको कारणले कम-तापमान अनुप्रयोगहरूको लागि चयन गरिएको छ।
1. क्रस-सेक्शनल विशेषताहरू (उही तौलको लागि वर्ग ट्यूबहरू/एच-बीमहरू भन्दा उच्च)
· gyration को त्रिज्या सबै दिशाहरूमा समान छ; बलियो र कमजोर अक्षहरू बीच कुनै भेद छैन;
· हावा प्रतिरोध गुणांक: μ ≈ ०.८ (वर्ग/आयताकार ट्युबका लागि १.३ र एच-बीमका लागि १.५); कम हावा लोड प्रभाव
1. कम्प्रेसन लाभ: उच्च अक्षीय कम्प्रेसन स्थिरता गुणांक; समान क्रस-सेक्शनल क्षेत्रको लागि आयताकार स्तम्भहरूको लोड-असर गर्ने क्षमता
2. टोर्सनल प्रतिरोध: गोलाकार खण्डहरूको लागि जडत्वको ध्रुवीय क्षण गैर-गोलाकार खण्डहरूको तुलनामा उल्लेखनीय रूपमा उच्च हुन्छ; उत्कृष्ट भूकम्प प्रदर्शन र विलक्षण भारहरूको प्रतिरोध
1. अनुदैर्ध्य / परिक्रमा वेल्ड्स (ग्रेड I): 100% अल्ट्रासोनिक परीक्षण (UT); ग्रेड II वेल्डहरू: 20% स्पट-चेक UT;
2. वेल्ड तन्य शक्ति आधार धातु को मानक मूल्य भन्दा कम छैन। V. विरोधी जंग निर्दिष्टीकरण
1. शट-ब्लास्टिङ रस्ट हटाउने ग्रेड: Sa2.5 (राष्ट्रिय मानक);
2. मानक कोटिंग प्रणाली: प्राइमर + मध्यवर्ती कोट + Topcoat; कुल सुक्खा फिल्म मोटाई: 80-160 μm;
3. हट-डिप ग्याल्वनाइजिंग: जस्ता कोटिंग मोटाई ≥85 μm; तटीय संक्षारक वातावरणको लागि डिजाइन गरिएको।
1. कंक्रीट ग्रेडहरू सामान्यतया इन्फिलको लागि प्रयोग गरिन्छ: C30, C40, वा C50;
2. स्टिल ट्यूब र कंक्रीट बीच समन्वयात्मक लोड-असर गर्ने कार्य; समग्र अक्षीय भार वहन क्षमता 2-3 गुणा बढ्यो; सामान्यतया सुपर-हाइ-राइज संरचनाहरूमा प्रयोग गरिन्छ।
1. Flange जडान: ग्रेड 8.8 वा 10.9 उच्च-शक्ति बोल्ट प्रयोग गर्दछ;
2. स्तम्भ आधार प्लेट: प्लेट मोटाई 16-60 मिमी; एम्बेडेड एङ्कर बोल्ट (M20-M64) संग सुसज्जित।
